Außergewöhnliche chemische Beständigkeit
Nützlich für viele aggressive Medien. Überprüfen Sie vor der Genehmigung die tatsächliche Chemikalie, Konzentration, Temperatur, Dauer und etwaige Füllstoffe.
CHEMISCHE BESTÄNDIGKEIT · GERINGE REIBUNG · KONTROLLIERTE ABMESSUNGEN

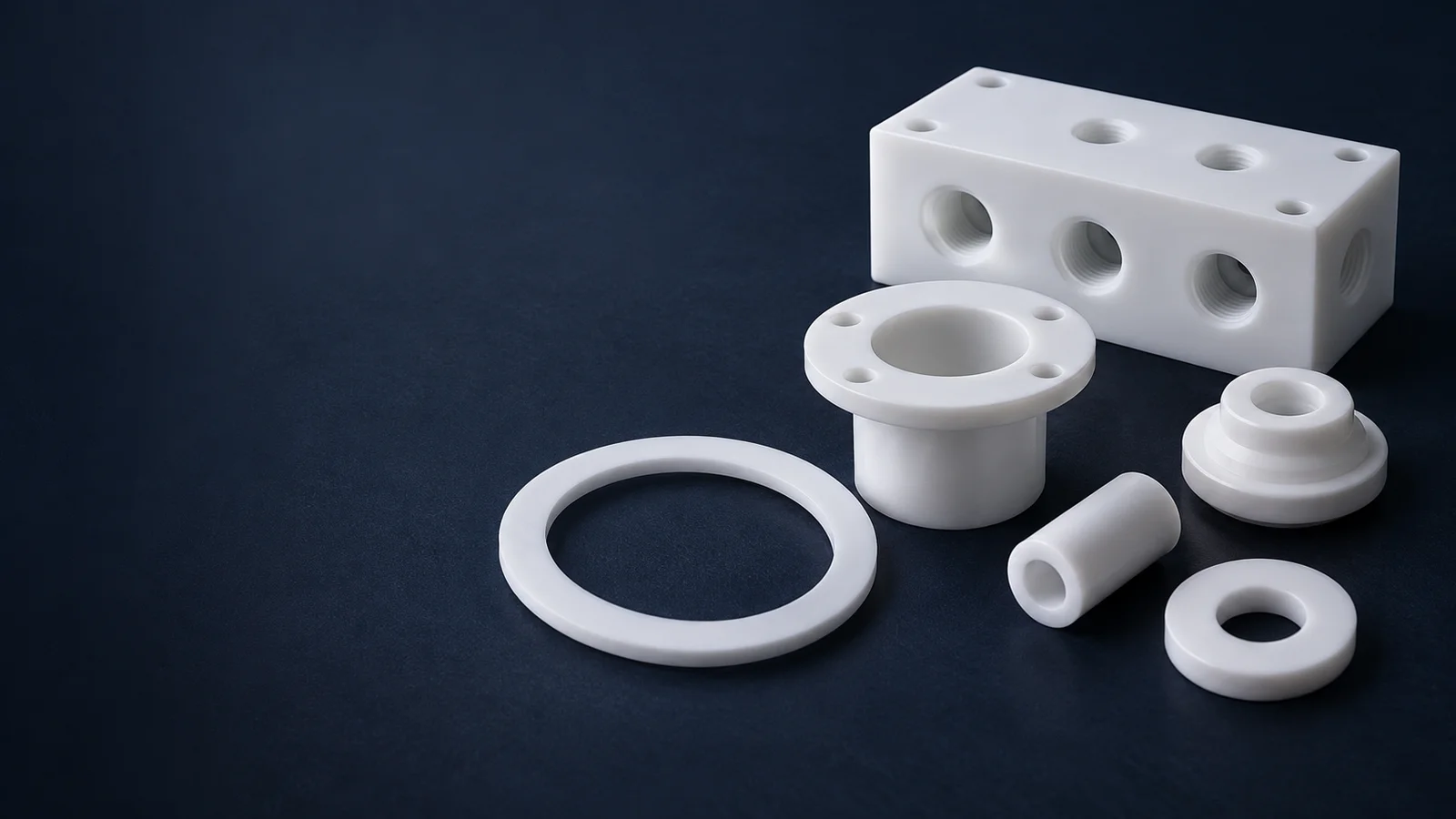

PTFE (Teflon) Zerspanung für kundenspezifische Bauteile
TOPS Plastics fertigt kundenspezifische Dichtungen, Buchsen, Lager, Isolier- und Ventilteile aus PTFE durch CNC-Zerspanung. Wir prüfen ungefüllte und spezifizierte gefüllte Sorten anhand Ihrer Zeichnung, Betriebsbedingungen und Abnahmekriterien.
Suchen Sie Teflon-Zerspanung? PTFE ist die allgemeine Materialbezeichnung; Teflon™ ist eine Fluorpolymermarke von Chemours. Ist Markenmaterial vorgeschrieben, geben Sie die genaue Harz- oder Halbzeugsorte an. Verfügbarkeit und Rückverfolgbarkeit des Markenmaterials müssen bestätigt werden.
- PTFE-CNC-Bearbeitung · Fräsen, Drehen und Präzisionsfunktionen
- Materialoptionen · Reine und gefüllte PTFE-Typen
- Kundenspezifische Komponenten · Dichtungen, Buchsen, Isolatoren und mehr
- Produktion · Prototyp zur Wiederholung der Produktion
Möglichkeiten zur CNC-Bearbeitung von PTFE
Bestätigen Sie die tatsächliche PTFE-Verbindung, den Lagerzustand und die Funktionsakzeptanz, bevor Sie den Bearbeitungsweg auswählen. Reine und gefüllte Sorten werden auf Verfügbarkeit und Anwendungseignung geprüft.
| Fähigkeit | TOPS Plastics-Projektumfang |
|---|---|
| Material | PTFE / Polytetrafluorethylen. |
| Gemeinsamer Suchbegriff | Teflon-Bearbeitung; Auf dieser Seite geht es um die Bearbeitung von PTFE-Material, nicht um einen Beschichtungsservice. |
| Prozesse | CNC-Fräsen, Drehen, Bohren, Gewindeschneiden und Bohren; ausgewählte mehrachsige Features nach Überprüfung. |
| Noten | Reine, glasgefüllte, kohlenstoffgefüllte, bronzegefüllte und spezifizierte kundenspezifische Verbindungen, vorbehaltlich der Bestätigung. |
| Typische Teile | Dichtungen, Buchsen, Lager, Isolatoren und Ventilkomponenten. |
| Produktion | Prototypen-, Kleinserien- und Wiederholungs-OEM-Produktion. |
| Eingabe | CAD-Dateien, Zeichnungen und Muster mit definierten Abnahmemaßen. |
| Dateien | STEP/STP, IGES/IGS, X_T, DWG, DXF, PDF oder ZIP. |
| Inspektion | Zeichnungsbasierte Maßprüfung mit vereinbarten Bedingungen und Berichtsumfang. |
Was ist PTFE und ist es dasselbe wie Teflon?
PTFE steht für Polytetrafluorethylen, ein reibungsarmes Fluorpolymer, das für chemisch exponierte und elektrisch isolierende Teile verwendet wird. Teflon™ ist eine eingetragene Marke von Chemours, die bestimmte Fluorpolymerprodukte abdeckt, darunter PTFE; Es ist nicht der generische Name jedes PTFE-Materials.
In Kaufgesprächen bedeutet „Teflon-Bearbeitung“ oft die CNC-Bearbeitung von PTFE-Material zu Dichtungen, Buchsen, Isolatoren oder Ventilteilen. Mit diesem Suchausdruck werden der Harzlieferant, die Marke, der Füllstoff oder die Lagerbestandsspezifikation nicht ermittelt.
Sofern eine Zeichnung kein bestimmtes Markenharz oder zugelassenes Material erfordert, ermitteln Sie die genaue PTFE-Sorte und den Füllstoffbedarf. Wenn echtes Teflon™-Harz vorgeschrieben ist, geben Sie vor dem Angebot die genehmigte Bezeichnung, die Lieferantendokumentation und die Rückverfolgbarkeitsanforderungen an. TOPS impliziert keine Chemours-Markenlizenz oder garantierte Markenware.
Bei der PTFE-Bearbeitung wird Material von einem massiven Rohling entfernt. Das Aufbringen einer Antihaftbeschichtung aus Fluorpolymer ist ein anderer Prozess. Anfragen für beschichtete Metallteile, FEP- oder PFA-Komponenten erfordern eine separate Material- und Prozessprüfung.
Technische Referenzen: Chemours Teflon™ Harzfamilien und Markeninformationen · Produktinformationen zum Chemours PTFE-Harz
Warum sollten Sie PTFE für CNC-bearbeitete Teile wählen?
Wählen Sie PTFE entsprechend den funktionellen Anforderungen und berücksichtigen Sie dabei die mechanischen Einschränkungen. Die folgenden Eigenschaften sind Ausgangspunkte für die Qualitätsprüfung und keine universellen Anwendungsgarantien.
Sehr geringe Reibung
Ein Kandidat für Gleitflächen, Dichtungen und Lager. Die Beschaffenheit der Gegenfläche, Druck, Geschwindigkeit und Schmierung wirken sich auf Verschleiß und Reibung aus.
Breiter Temperaturbereich
Nützlich bei breiten Temperaturbedingungen. Bewerten Sie die Leistung unter Belastung, die thermischen Zyklen und die unterschiedliche Ausdehnung und nicht nur die Bewertung der Harztemperatur.
Elektrische Isolierung
Reines PTFE eignet sich für elektrische Komponenten. Gefüllte Verbindungen können das Isolations-, Dielektrizitäts- oder Leitfähigkeitsverhalten verändern.
Antihaft-Oberflächeneigenschaften
Kann Adhäsion oder Produktablagerungen reduzieren. Reinigungschemie, Oberflächengeometrie und Betriebsbedingungen bestimmen immer noch die Eignung.
Feuchtigkeitsbeständigkeit
In feuchten Umgebungen kann eine sehr geringe Feuchtigkeitsaufnahme hilfreich sein. Thermische Bewegung und Kriechen können das Dimensionsverhalten dominieren, selbst wenn die Feuchtigkeitseinflüsse gering sind.
Virgin PTFE vs. Filled PTFE
Reines PTFE enthält keinen absichtlich verstärkenden Füllstoff. Gefülltes PTFE verwendet bestimmte Additive, um Verschleiß, Kriechen, Kompression oder anderes Verhalten zu ändern. Die Verbindungsspezifikation ist wichtiger als ein generischer Füllstoffname.
| Note | Hauptmerkmale | Anwendungsüberlegungen |
|---|---|---|
| Ungefülltes PTFE aus Primärmaterial | Chemische Beständigkeit, elektrische Isolierung und geringe Reibung. | Dichtungen, Isolatoren und chemische Komponenten; Beurteilung des Kriechens unter Last. |
| Glasgefülltes PTFE | Kann das Verschleiß- und Kriechverhalten verbessern. | Buchsen und Lagerteile; Überprüfen Sie die Medienkompatibilität, den Abrieb und den Verschleiß des Gegenstücks. |
| Kohlenstoffgefülltes PTFE | Kann den Verschleiß und das Dimensionsverhalten unter Belastung verbessern. | Gleitteile; Überprüfen Sie die elektrischen Eigenschaften und die tatsächliche Kohlenstoffverbindung. |
| Mit Bronze gefülltes PTFE | Kann die Druck- und Verschleißleistung verbessern. | Lager- und Verschleißanwendungen; Bronze verändert die chemische und elektrische Eignung. |
| Mit Graphit gefülltes PTFE | Eine spezielle Graphitmischung kann das Gleit- und Verschleißverhalten verbessern. | Überprüfen Sie die Anforderungen an Reibung, Gegenfläche, Last und Elektrik. Graphitsorten sind nicht austauschbar. |
| Maßgeschneidertes PTFE | Anwendungsspezifische Formulierung. | Überprüfen Sie Füllstofftyp, Anteil, Lieferantendaten und erforderliche Qualifikation. |
Gefülltes PTFE ist nicht automatisch chemisch gleichwertig mit reinem PTFE. Ein Füllstoff kann die Reinheit, die elektrische Isolierung, die Korrosionsbeständigkeit, den Verschleiß des Gegenstücks und die zulässige Verwendung beeinträchtigen. Erhalten Sie sortenspezifische Kompatibilitätsdaten für die tatsächlichen Betriebsbedingungen.
Bei Bedarf sollte in der Materialspezifikation ein Füllstoffanteil oder ein Handelsname angegeben werden. Ersetzungen explizit genehmigen. Bestätigen Sie bei Halbleiter-, Lebensmittel- oder Pharmageräten separat extrahierbare Stoffe, Reinheit oder entsprechende Compliance-Aufzeichnungen. Die Bearbeitung einer Verbindung qualifiziert sie nicht für diese Anwendungen.
Technische Referenzen: Auswahl und Einschränkungen der Daikin PTFE-Verbindung · AGC-gefüllte PTFE-Materialübersicht
Unsere PTFE / Teflon-Bearbeitungsdienste
Die Route sollte kritische Dichtungs- und Passgeometrien bewahren und gleichzeitig Druck, Hitze und nicht unterstütztes Schneiden begrenzen.
PTFE-CNC-Fräsen
Für Platten, Verteiler, Gehäuse, Isolatoren, Ventilblöcke und Vorrichtungen. Überprüfen Sie die Taschentiefe, die Unterstützung und den Materialabtrag.
Erfahren Sie mehr →

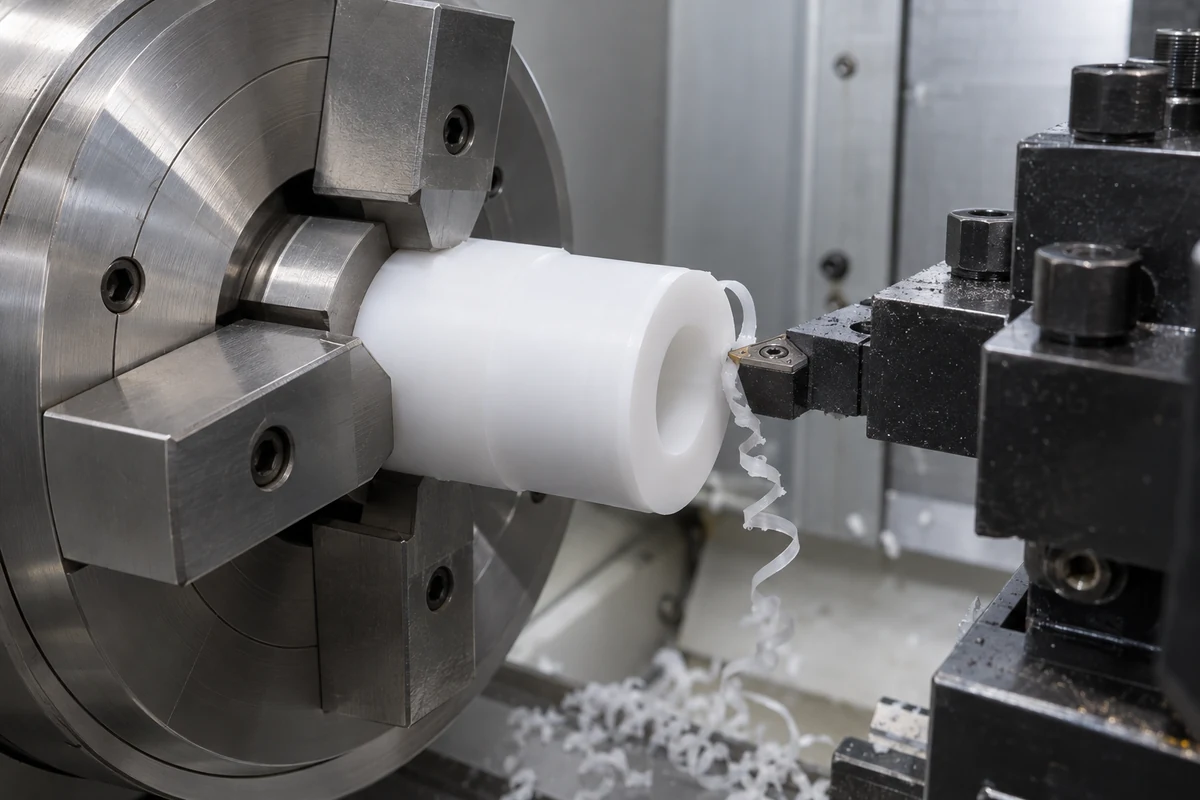

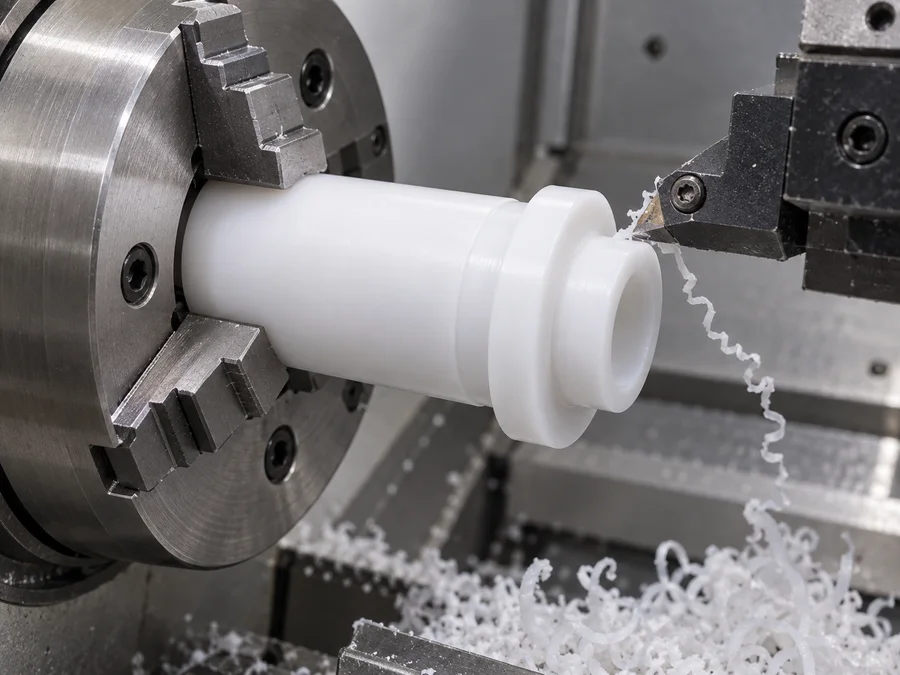

PTFE-CNC-Drehen
Für Dichtungen, Buchsen, Hülsen, Ringe, Lager, Distanzstücke und Ventilkomponenten. Überprüfen Sie den Futterkontakt, die dünnen Wände und das Verhältnis zwischen freigegebener Bohrung und Außendurchmesser.
Erfahren Sie mehr →5-Achsen-PTFE-Bearbeitung
Für komplexe mehrflächige Komponenten, bei denen die Geometrie den Prozess rechtfertigt. Werkzeugzugriff, lokale Unterstützung und Bezugspunktbeziehungen bleiben weiterhin unerlässlich.
Erfahren Sie mehr →Bohren, Bohren und Gewindeschneiden
Für Löcher, Bohrungen, Gewinde und Senkungen. Geben Sie den Gewindeeingriff, die Druckschnittstellen und die Inspektion weicher interner Merkmale an.
Erfahren Sie mehr →Besonderes Augenmerk wird auf das Drehen von rotierenden PTFE-Teilen gelegt: Dichtungsdurchmesser, Hülsenbohrungen und Ventilsitze haben eine gemeinsame Bezugsachse, dünne Abschnitte können sich jedoch unter dem Druck des Spannfutters verziehen. Überprüfen Sie die freigegebenen Abmessungen, die Unterstützung und die Bearbeitungsreihenfolge, bevor Sie eine feste Passung auswählen.
Die Fünf-Achsen-Bearbeitung wird in Betracht gezogen, wenn Geometrie und Zugang dies rechtfertigen. Dadurch entfällt nicht die Notwendigkeit, den Klemmdruck, die Durchbiegung oder die Temperatur zu kontrollieren. Einfache Rotationsteile können oft einem direkteren Drehweg folgen.
Warum lässt sich PTFE nur schwer präzise bearbeiten?
PTFE lässt sich leicht schneiden, aber die Präzision ist eine Herausforderung, da Weichheit, Kriechen, Wärmeausdehnung und Spanndruck die fertigen Abmessungen verändern können.
Weichheit
Schnitt- und Spannkräfte können das Werkstück verformen. Ein unter Spannung gemessenes Maß stellt möglicherweise nicht den freien Teil dar.
Kaltes Fließen/Kriechen
Bei anhaltender Belastung kann es zu zeitabhängigen Verformungen kommen. Sowohl die Verweildauer der Vorrichtung als auch die spätere Betriebsbelastung sollten überprüft werden.
Wärmeausdehnung
Die Temperatur beeinflusst die Größe stärker als bei unedlen Metallen. Warmbearbeitung und gekühlte Endkontrolle können zu unterschiedlichen Messwerten führen.
Gratbildung
Dünne, flexible Kanten können reißen oder weiche Grate festhalten. Werkzeugschärfe, Austrittsgeometrie und eine kontrollierte Entgratungsmethode sind wichtig.
Oberflächenbewegung
Ein Teil kann sich erholen oder bewegen, nachdem der Vorrichtungsdruck nachgelassen wurde. Planen Sie die Fertigstellung und Überprüfung des akzeptierten Zustands.
Die elastische Erholung nach dem Lösen und das langfristige Kriechen sind verwandte Dimensionsrisiken, es handelt sich jedoch nicht um identische Mechanismen. Korrigieren Sie nicht jede Änderung nach der Bearbeitung durch Anpassen des Werkzeugversatzes. Stellen Sie zunächst fest, ob Druck, Temperatur, Materialspannung oder Messkraft das Ergebnis bestimmen.
Ein Erstartikel sollte nach der Freigabe mit der vorgesehenen Messmethode überprüft werden. Wenn ein dünner Ring seine Form zwischen den Setups ändert, überprüfen Sie den Kontakt mit der Vorrichtung und den Inspektionsstatus, bevor Sie den gleichen Weg für die gesamte Charge wiederholen. Dies ist ein praktisches Beispiel für eine Prozessüberprüfung, keine beanspruchte Kundenfallstudie.
PTFE / Teflon Bearbeitungstoleranzen
Geben Sie PTFE-Toleranzen je nach Sorte, Geometrie, Wandstärke, Größe, Vorrichtungsstrategie und Serviceumgebung an. Eine pauschale enge Toleranz für jedes Merkmal kann zu höheren Kosten führen, ohne die Funktion zu verbessern.
| Funktion | Hauptüberlegung |
|---|---|
| Dünnwandige Buchse | Der Futterdruck kann die Bohrungs- und Wandgeometrie verändern. |
| Dichtungsdurchmesser | Die Erholung nach dem Lösen wirkt sich auf die akzeptierte Größe aus. |
| Großer Ring | Die thermische Bewegung nimmt mit dem Durchmesser zu. |
| Bohrung | Materialflexibilität und Messkraft können den Messwert verändern. |
| Flache Platte | Kriechen, Materialspannung und Stützung wirken sich auf die Ebenheit aus. |
| Gewinde | Weiches Material, Eingriff und Montagedrehmoment müssen überprüft werden. |
| Ventilsitz | Dichtflächen, Kantenqualität und Formstabilität zählen zusammen. |
| Enge Passform | Überprüfen Sie die Passtoleranzen und die Betriebstemperatur, nicht nur die Größe bei Raumtemperatur. |
Identifizieren Sie die qualitätskritischen Abmessungen, Bezüge und Einheiten. Eine kleine unterstützte Dichtungsnut, eine große Flachdichtung und eine lange, dünne Hülse stellen unterschiedliche Steuerungsprobleme dar. TOPS überprüft die numerischen Toleranzen für die tatsächliche Zeichnung; Es wird keine universelle Toleranz oder Wettbewerbsfähigkeit angenommen.
Vereinbaren Sie Temperatur, Zeit nach dem Lösen, Auflage und Anpresskraft für die Endabnahme. Geben Sie gegebenenfalls an, ob ein Merkmal frei, leicht unterstützt oder in einer definierten funktionalen Einrichtung bewertet wird. Eine eingebaute Passungsprüfung kann die Maßprüfung ergänzen, erfordert jedoch eine schriftliche Methode und ersetzt nicht alle Zeichnungsanforderungen.
Senden Sie Ihre Zeichnung für eine Überprüfung der PTFE-Toleranz →Wie wirken sich Kriechen und Kaltfluss auf bearbeitete PTFE-Teile aus?
PTFE kann sich unter anhaltender Belastung nach der Bearbeitung allmählich verformen. Kriechen, oft Kaltfluss genannt, wirkt sich auf belastete Dichtungen, Ventilsitze, Lagerflächen, verschraubte Flansche und Presspassungen aus. Eine korrekte Anfangsabmessung stellt keine langfristige Passform oder Vorspannung dar.
Belastete Dichtungen und Ventilsitze
Überprüfen Sie den Druck, die unterstützte Kontaktfläche, die Stopfbuchsengeometrie und die Extrusionsspalte. Kriechen kann den Anpressdruck oder das Leckageverhalten verändern.
Buchsen und Lagerflächen
Geben Sie Last, Geschwindigkeit, Arbeitszyklus und Gegenfläche an. Gefüllte Sorten können das Verschleiß- und Kriechverhalten verändern, erfordern jedoch eine mischungsspezifische Validierung.
Flansche und Pressverbindungen
Überprüfen Sie die Kompressionsgrenzen, die Beibehaltung der Vorspannung und die mechanische Unterstützung. Verwenden Sie zusätzliche Interferenzen nicht als allgemeine Lösung für das Kriechen.
Bei einer PTFE-Unterlegscheibe unter einer Schraube gewährleistet die anfänglich richtige Dicke keine langfristige Aufrechterhaltung der Vorspannung. Überprüfen Sie das Verbindungsdesign, die Druckspannung und alle erforderlichen mechanischen Druckgrenzen. Definieren Sie für eine Dichtung den Druck, die Stopfbuchsenunterstützung, die Extrusionsspalte und ob Kriechen den beabsichtigten Kontakt verringern kann.
Stabilisierung bedeutet, das Teil bei Bedarf in einen vereinbarten Prüfzustand zu bringen. Es handelt sich dabei weder um ein Versprechen, dass sich die Abmessungen während des Betriebs niemals ändern, noch um ein universelles Glühverfahren. Jede Wärmebehandlung erfordert eine sortenspezifische Prozessprüfung.
Bei der Installationsvorbereitung sollten das Montagedrehmoment, die Passoberfläche und die unterstützte Kontaktfläche festgelegt werden. Ein projektspezifischer Belastungs- oder Dichtheitstest kann nützlich sein, seine Methode, Dauer und Akzeptanz müssen jedoch vereinbart und nicht aus der Maßprüfung abgeleitet werden.
Wie wirkt sich die Temperatur auf die PTFE-Abmessungen aus?
Die Abmessungen von PTFE ändern sich mit der Temperatur. Überprüfen Sie die genauen Ausdehnungsdaten, die Merkmalslänge, den Betriebsbereich und das Gegenmaterial der Sorte; Ein Prüfergebnis bei Raumtemperatur allein kann keine Warm- oder Kaltpassung feststellen.
Inspektionsreferenzbedingung
Notieren Sie die vereinbarte Temperatur, den Halt und die Einschwingzeit nach dem Lösen aus der Vorrichtung.
Differenzielle Expansion
PTFE, das Metallgehäuse und die Gegenwelle können sich unterschiedlich ausdehnen. Überprüfen Sie den Abstand über den gesamten Betriebsbereich.
Erholung ist ein separater Effekt
Die elastische oder zeitabhängige Erholung nach dem Lösen unterscheidet sich von der thermischen Ausdehnung. Definieren Sie den akzeptierten kostenlosen oder unterstützten Status.
Bei einer Buchse in einem Metallgehäuse kann die unterschiedliche Ausdehnung den Sitz bei Temperaturänderungen verändern. Abmessungen der Versorgungswelle und des Gehäuses, deren Materialien und der Betriebsbereich. Wählen Sie Störungen nicht allein durch Raumtemperaturmessungen aus.
Für die vorläufige Auslegung kann die lineare Ausdehnung mit einem sortenspezifischen Koeffizienten über einen geeigneten Temperaturbereich als ΔL ≈ α × L × ΔT geschätzt werden. Hierbei handelt es sich um eine Entwurfsschätzung, nicht um eine zugesagte Toleranz oder um einen Ersatz für die Prüfung von nichtlinearem Verhalten, Belastung und Passungsbeschränkungen.
Technische Referenzen: Curbell PTFE-Eigenschaften und Sortenbeschränkungen
Designrichtlinien für CNC-bearbeitete PTFE-Teile
Definieren Sie zunächst die funktionalen Schnittstellen. Das Design sollte realistische Polymerbewegungen tolerieren und gleichzeitig eine unterstützte Bearbeitung und aussagekräftige Inspektion ermöglichen.
Vermeiden Sie zu dünne Wände
Dünne Wände können sich unter Schnitt- und Vorrichtungsdruck verbiegen. Überprüfen Sie die Unterstützung und einen ausreichenden Abschnitt um kritische Bohrungen.
Verwenden Sie realistische Toleranzen
Setzen Sie den Funktionsmaßen engste Grenzen. Erzwingen Sie keine metallähnlichen Erwartungen auf allen unkritischen Oberflächen.
Unterstützen Sie kritische Bohrungen
Dünnwandige Buchsen und Hülsen können vorübergehend oval werden. Definieren Sie die Prüfung im freigegebenen Zustand und die Einbaupassung.
Berücksichtigen Sie die Betriebstemperatur
Bewerten Sie die Wärmeausdehnung gegenüber der Gegenkomponente über den tatsächlichen Betriebsbereich.
Vermeiden Sie übermäßige Druckbelastung
Überprüfen Sie das Kriechen in den Befestigungs- oder Lagerschnittstellen. Belastungsfläche, Verweilzeit und Temperatur beeinflussen die Verformung.
Definieren Sie Dichtungsschnittstellen klar
Geben Sie gegebenenfalls Durchmesser, Nuten, Stegbeschaffenheit, Passfläche, Druck und zulässige Leckage an.
Wählen Sie bei Bedarf die Option „Ausgefüllte Noten“ aus
Überprüfen Sie eine geeignete gefüllte Mischung auf Verschleiß- oder Kriechverhalten. Bestätigen Sie chemische, Reinheits- und elektrische Kompromisse.
Planen Sie das Entgraten frühzeitig
Definieren Sie Kantenbrüche und Passagen, die eine Gratkontrolle erfordern. Schützen Sie Dichtlippen und gezielt scharfe Funktionsgeometrie.
Senden Sie die kommentierte Zeichnung zusammen mit dem CAD-Modell. Das Modell kommuniziert Form; Die Zeichnung kontrolliert Bezüge, Toleranzen, Ausführung und Revision. Bestätigen Sie, welche Funktionen beibehalten werden müssen, wenn DFM-Änderungen vorgeschlagen werden.
PTFE-Merkmale mit Gewinde erfordern den Eingriff, das Montagedrehmoment und eine Überprüfung bei wiederholter Verwendung. Einfügungen oder alternative Verbindungen können angebracht sein, sie werfen jedoch Fragen zu Belastung und Kompatibilität auf. Auch die Oberflächenhaftung von PTFE kann eine besondere Behandlung erfordern; Gehen Sie nicht davon aus, dass eine herkömmliche Klebeverbindung zuverlässig ist.
Kundenspezifische PTFE-Teile, die wir herstellen
Bei diesen zeichnungsbasierten Komponentenfamilien handelt es sich um illustrierte Konzepte, nicht um festgelegte Katalogabmessungen oder verifizierte Kundenprojekte. Für jede Bestellung wird Neuware oder gefülltes Material bestätigt.

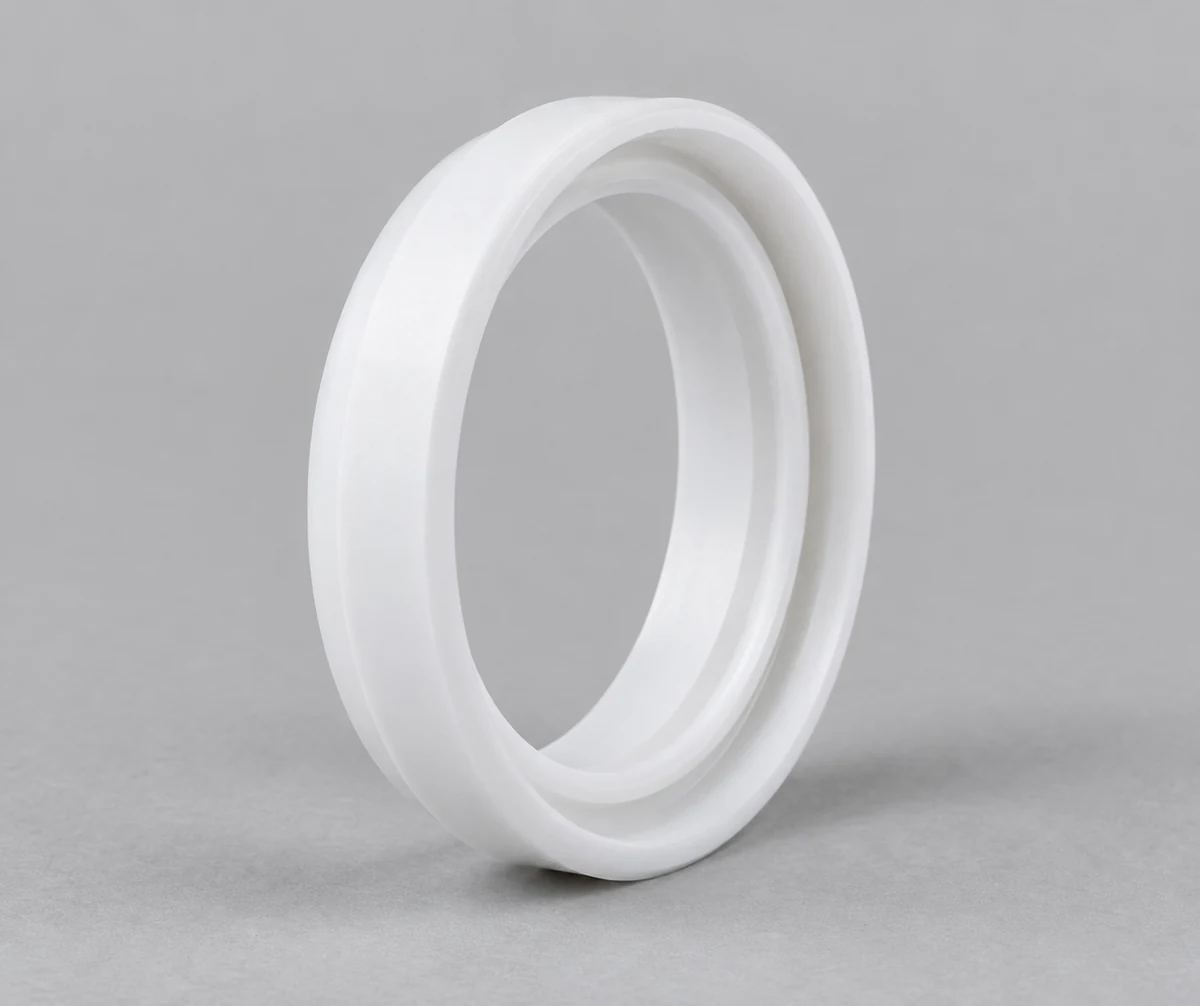

PTFE-Dichtungen
Definieren Sie Lippenprofil, Stopfbuchsenunterstützung, Druck und Dichtungsaufnahme.
Erfahren Sie mehr →

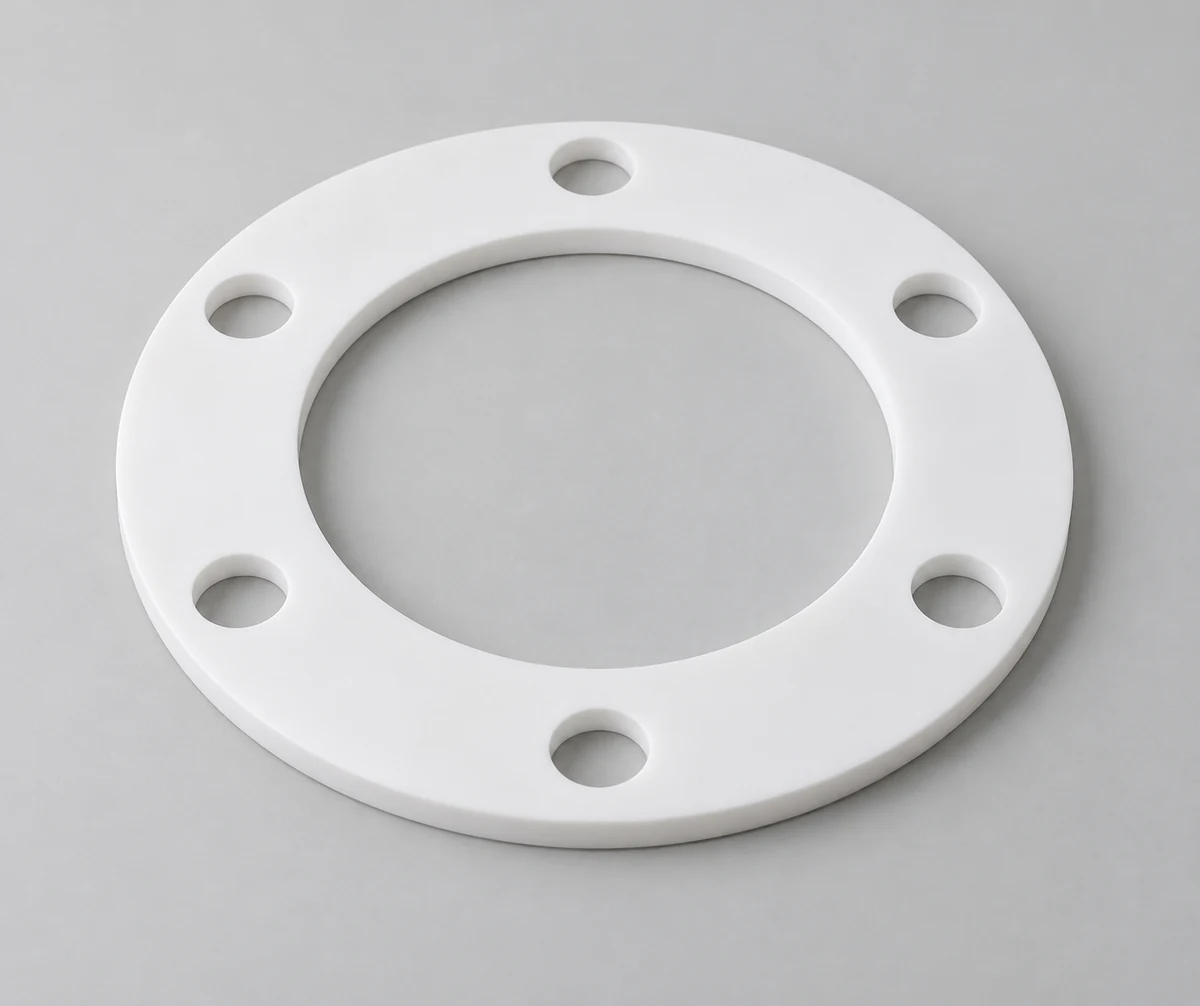

PTFE-Dichtungen
Geben Sie Schraubenmuster, Dicke, Flanschzustand und Kompressionskontrolle an.
Erfahren Sie mehr →

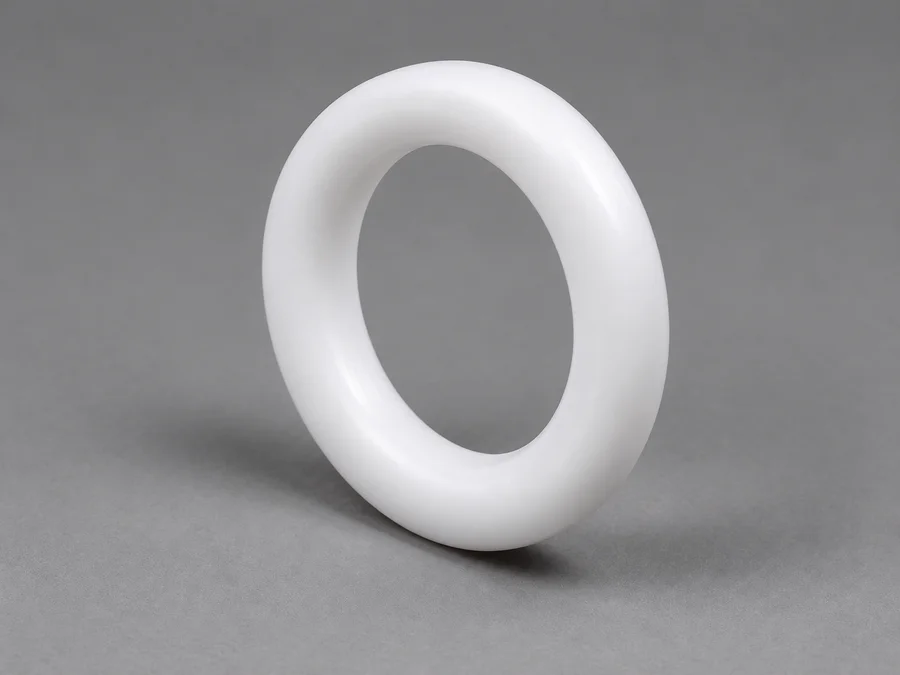

PTFE O-Ring-Komponenten
Geben Sie Abschnitt, Verschraubung, Druck und Montagemethode an. Der solide bearbeitete PTFE ist kein direkter elastischer Ersatz für einen Gummi-O-Ring.
Erfahren Sie mehr →

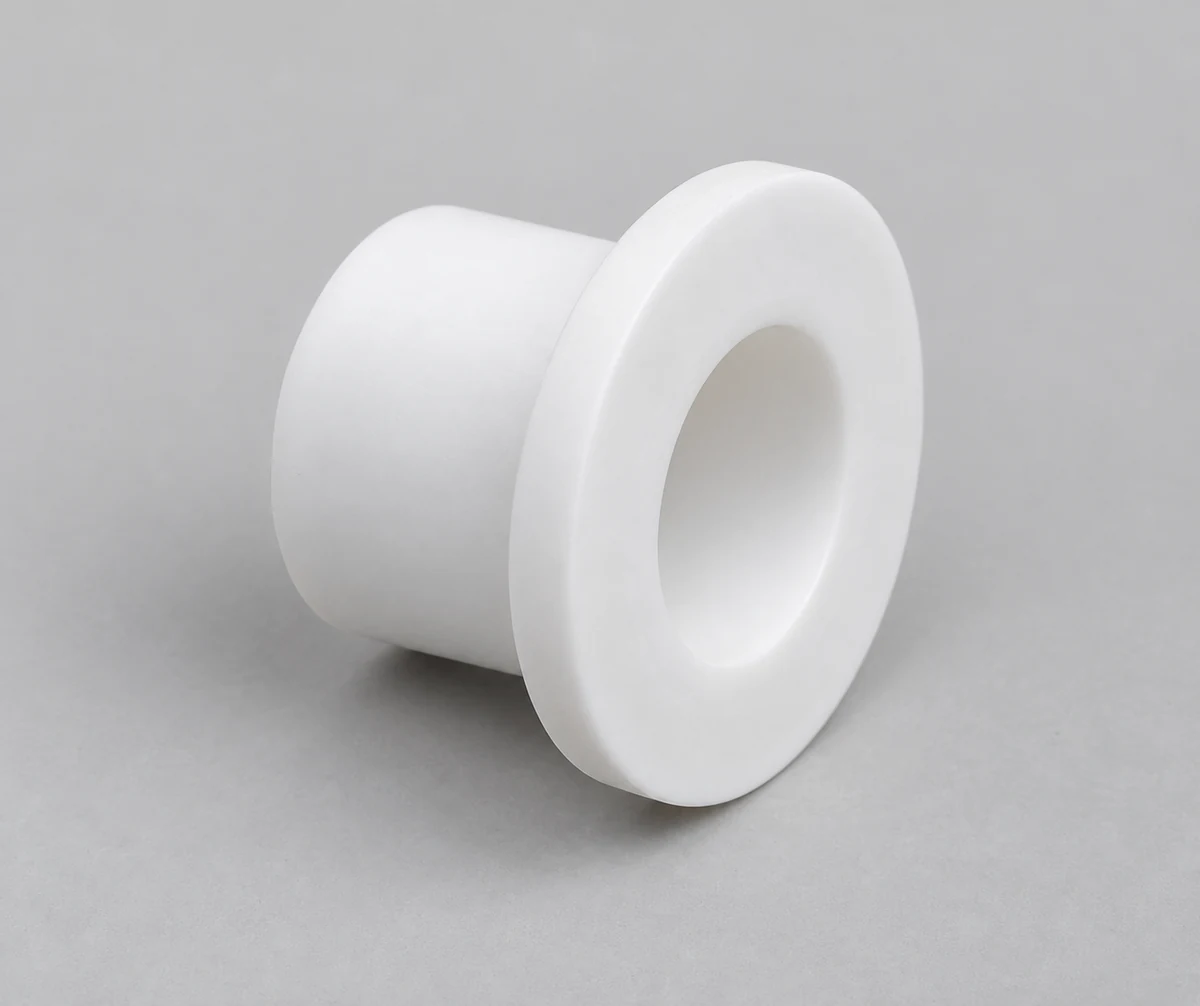

PTFE-Buchsen
Überprüfen Sie Wellenspiel, Gehäusesitz, Belastung und Betriebstemperatur.
Erfahren Sie mehr →

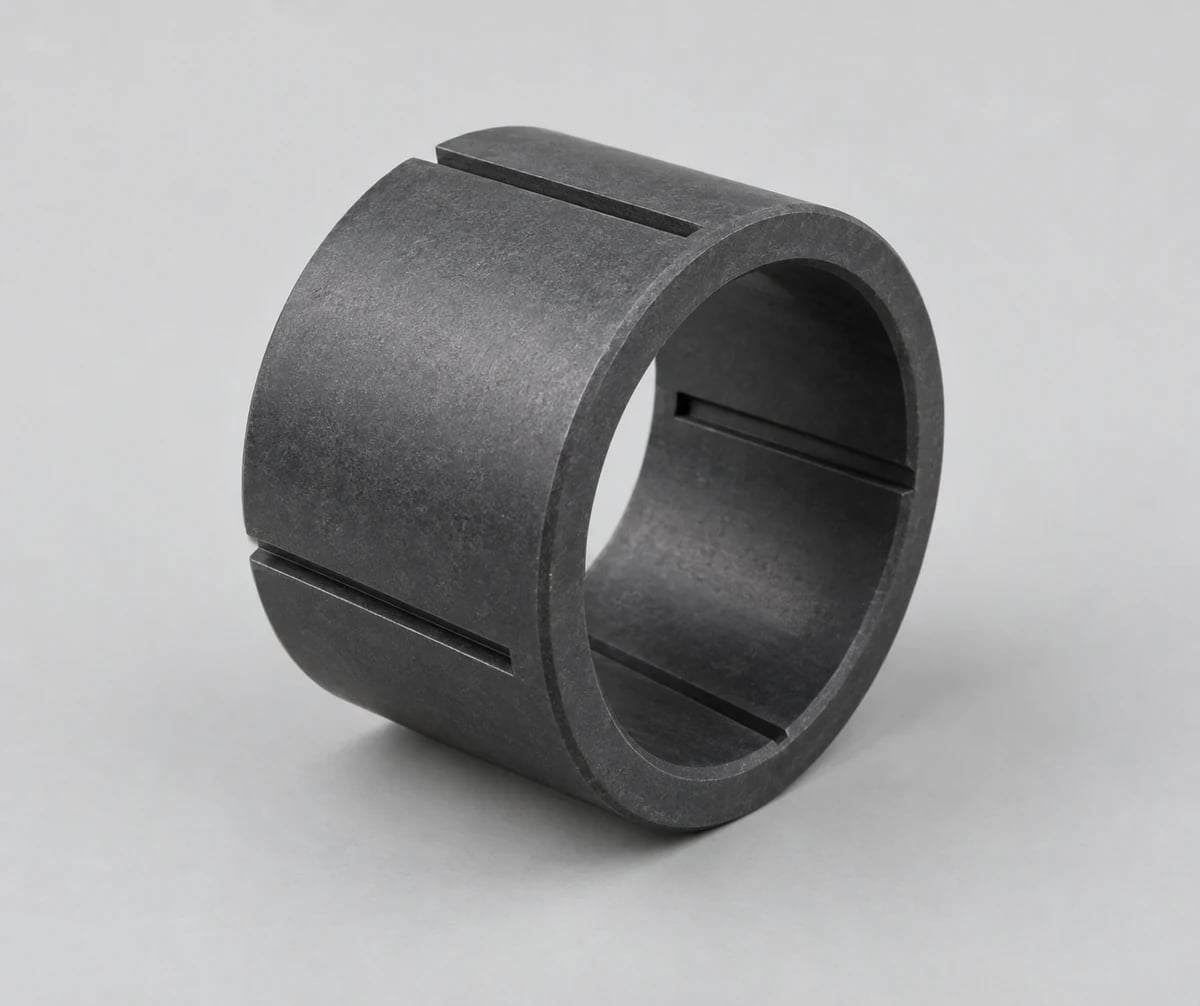

PTFE-Lager
Bewerten Sie Gleitlagerdruck, Geschwindigkeit, Gegenlauffläche und Mischung.
Erfahren Sie mehr →

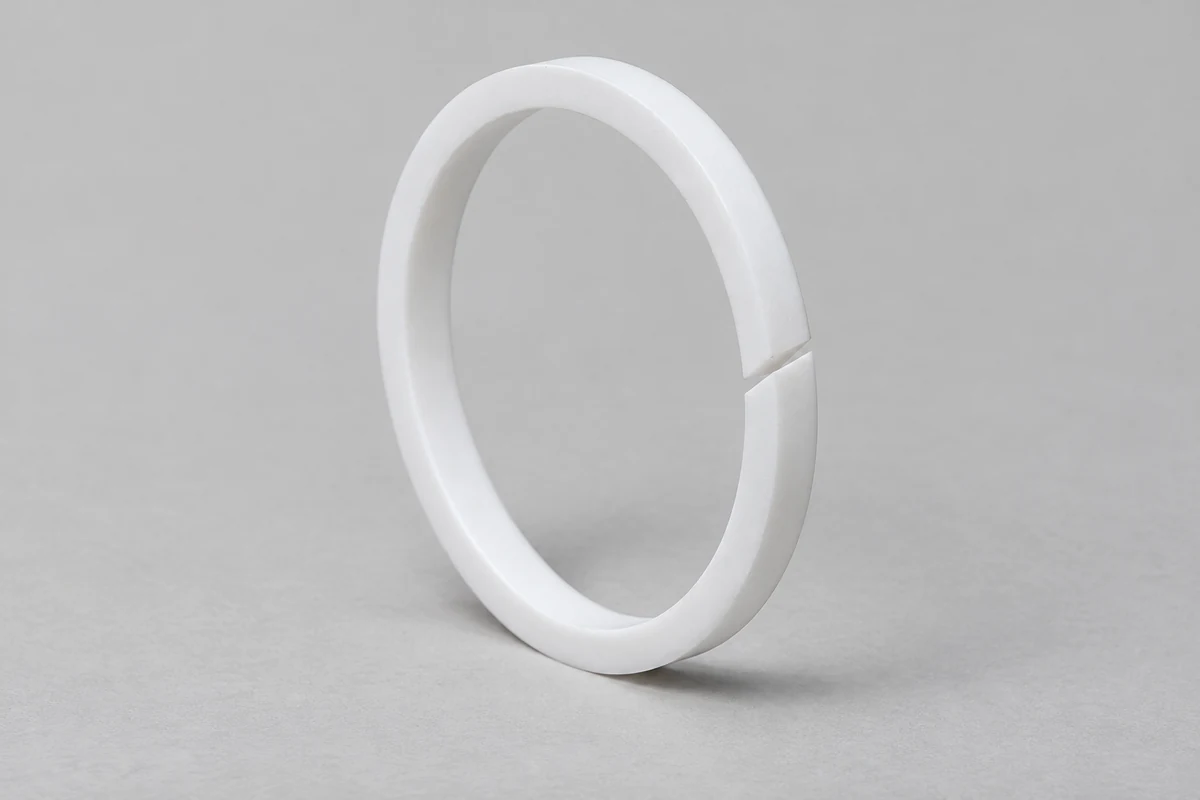

PTFE-Ringe
Definieren Sie den Ringabschnitt, teilen Sie die Geometrie bei Bedarf und unterstützen Sie die Prüfung.
Erfahren Sie mehr →

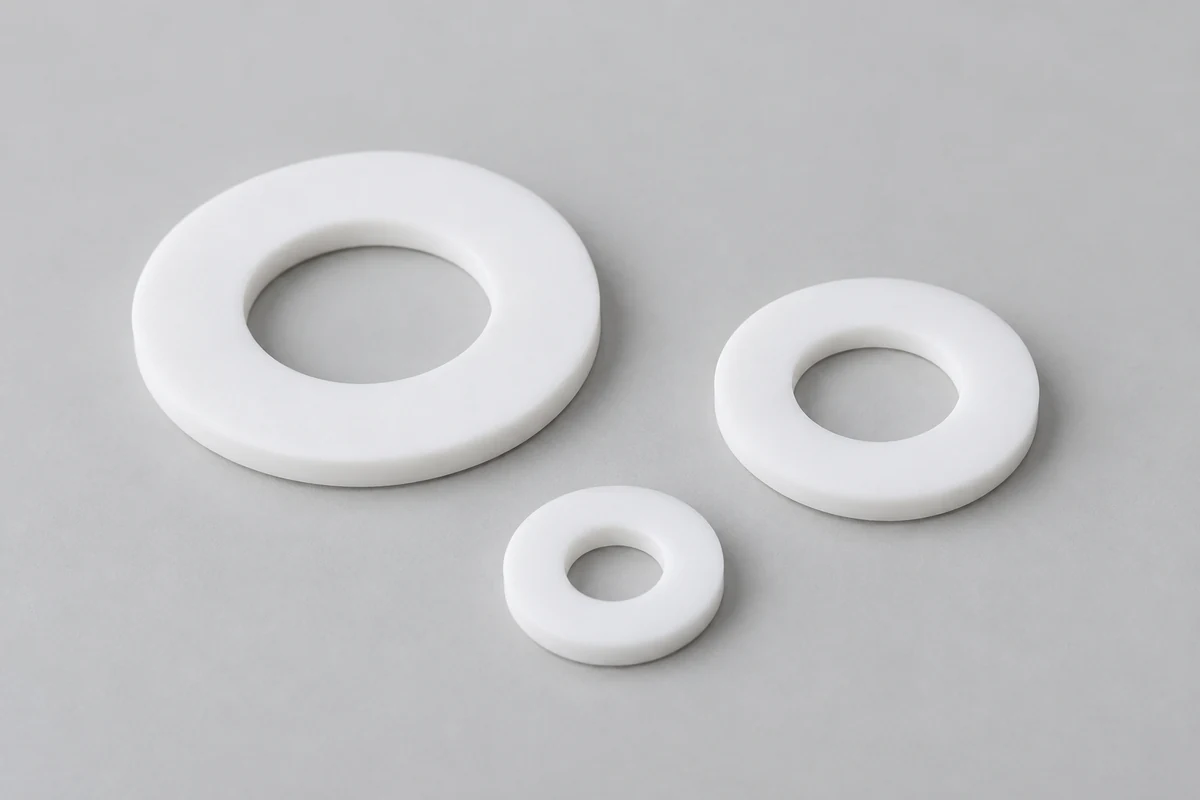

PTFE-Unterlegscheiben
Überprüfen Sie Dicke, Kontaktfläche und langfristige Druckbelastung.
Erfahren Sie mehr →

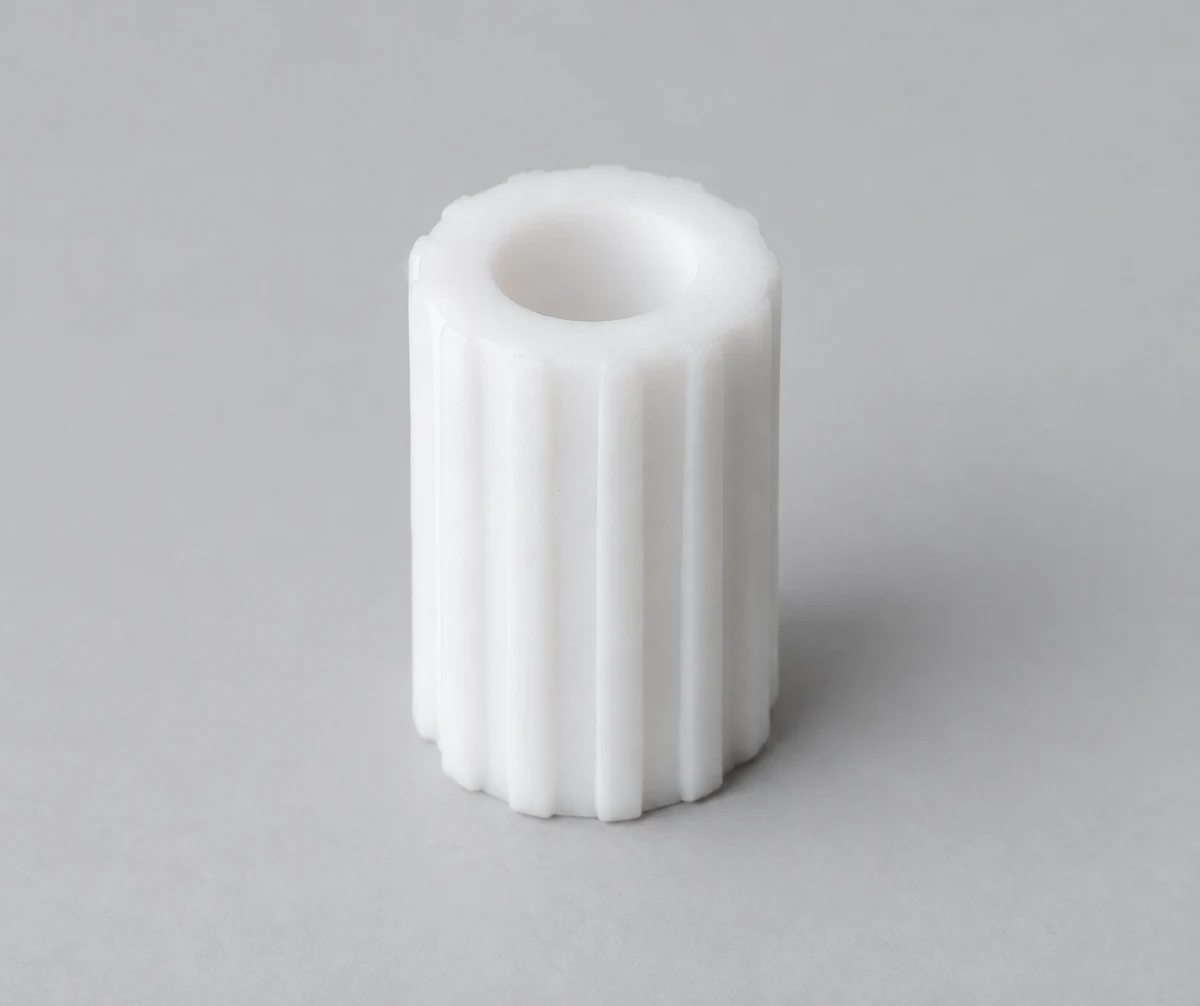

PTFE-Isolatoren
Bestätigen Sie die dielektrischen, temperatur- und sortenspezifischen elektrischen Anforderungen.
Erfahren Sie mehr →

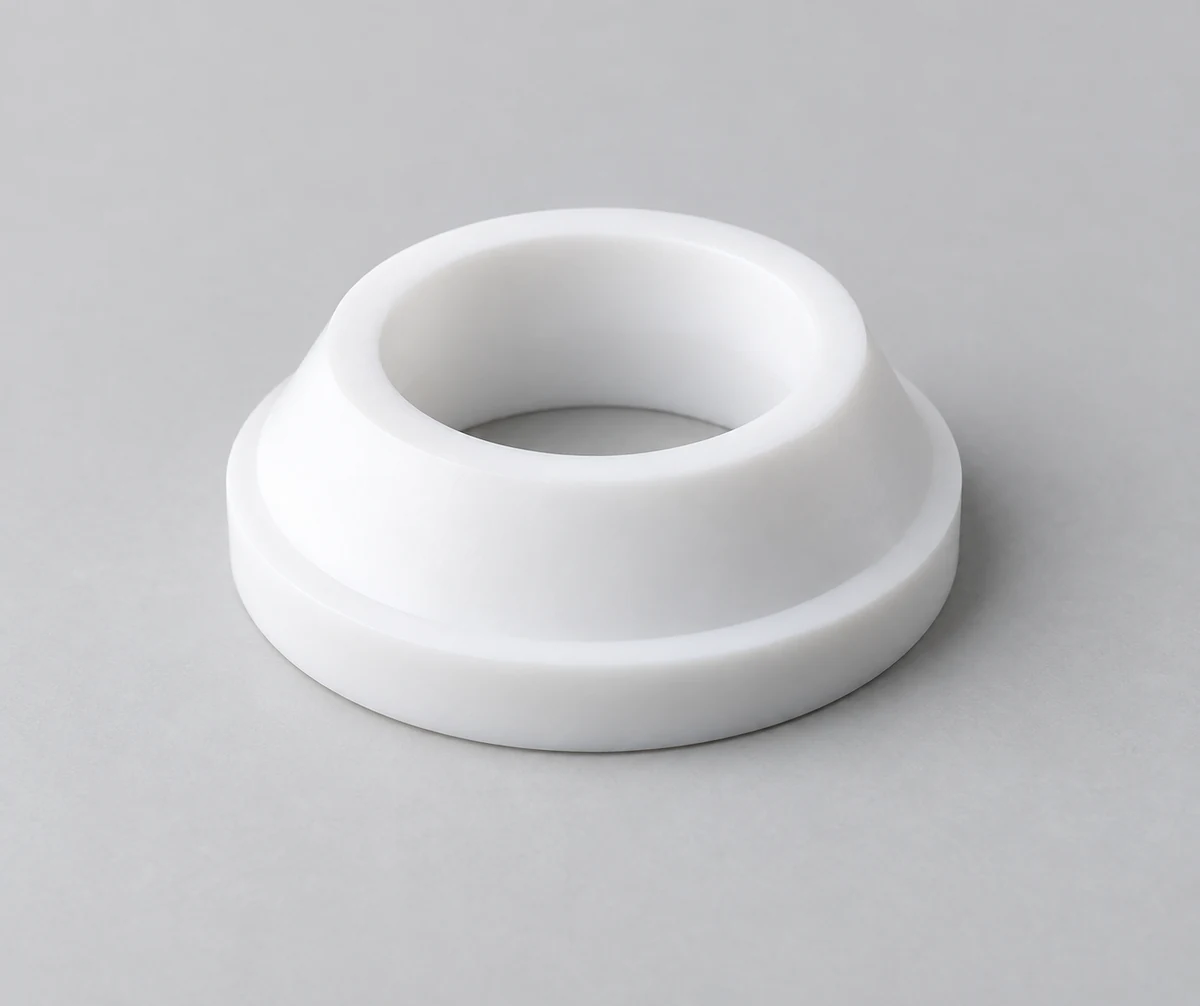

PTFE-Ventilsitze
Geben Sie Dichtwinkel, Steg, Gegenventil und Umfang der Dichtheitsprüfung an.
Erfahren Sie mehr →

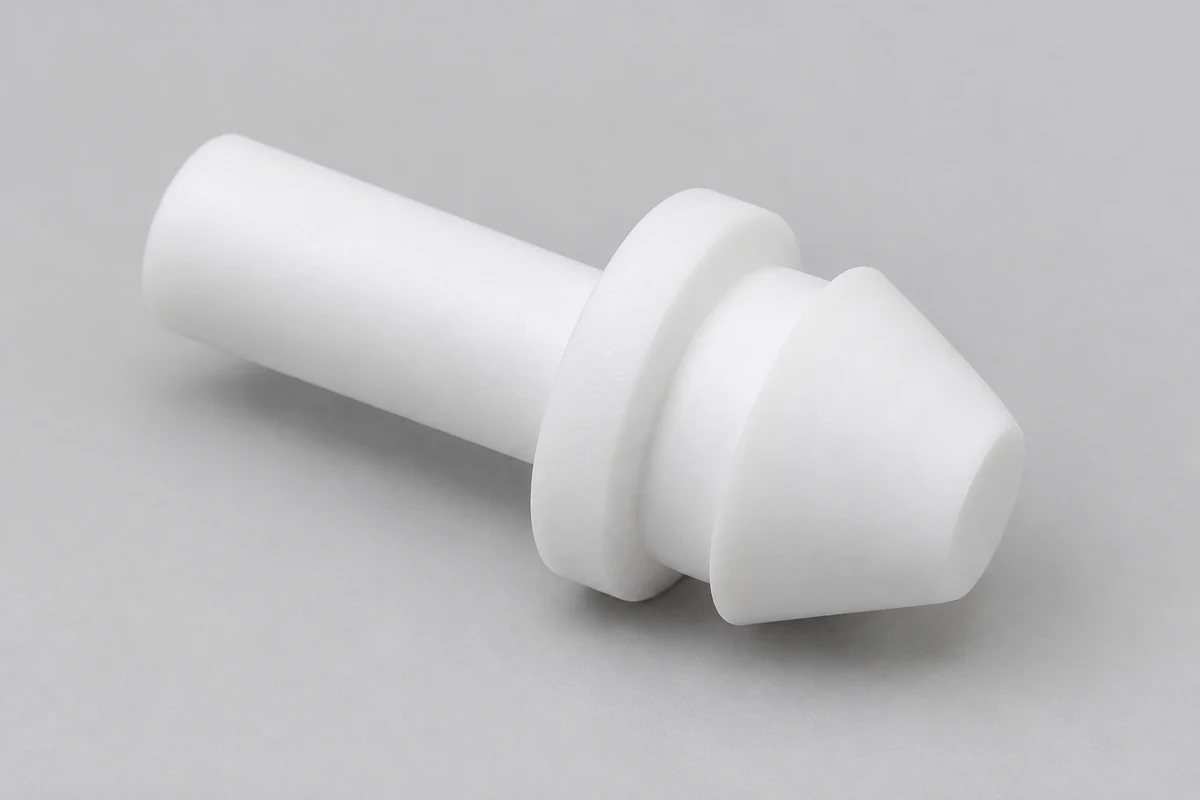

PTFE-Ventilkomponenten
Überprüfen Sie Flüssigkeitskompatibilität, Druck, Durchgänge und Passflächen.
Erfahren Sie mehr →

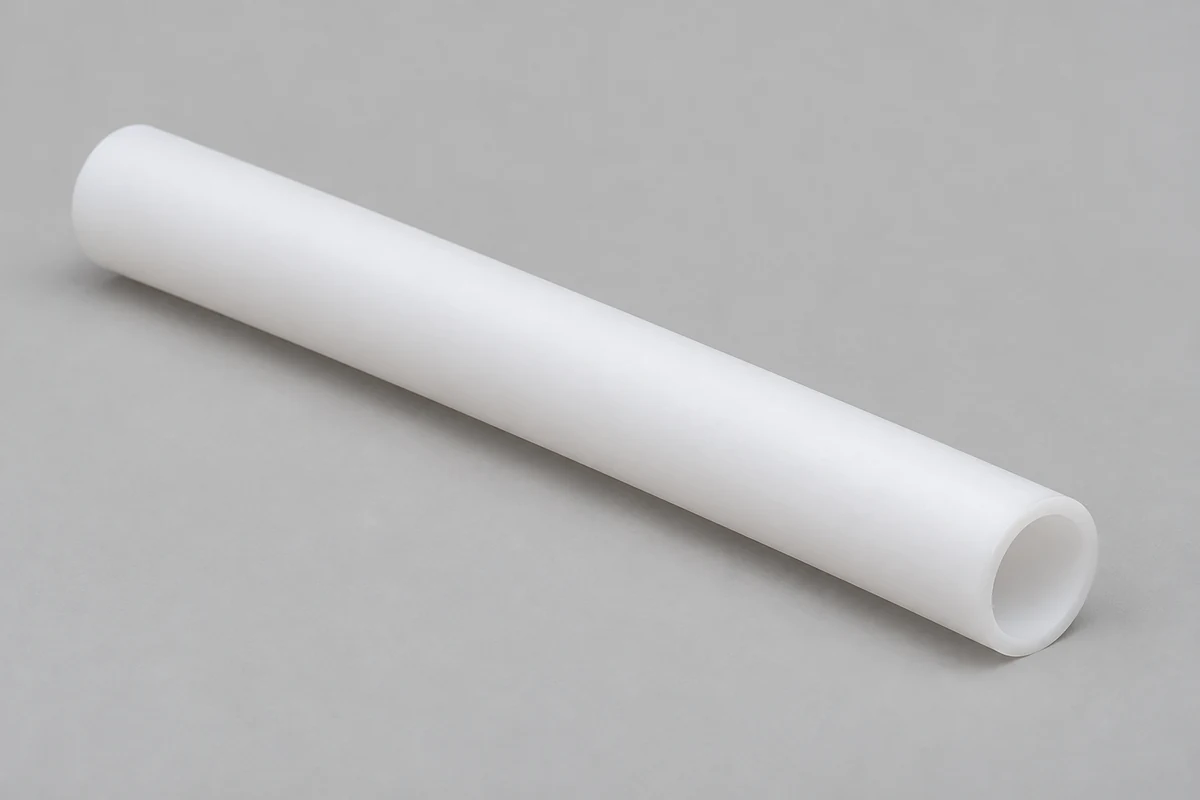

PTFE-Hülsen
Kontrollieren Sie Bohrung, Wandstärke und Unterstützung der langen, schlanken Geometrie.
Erfahren Sie mehr →

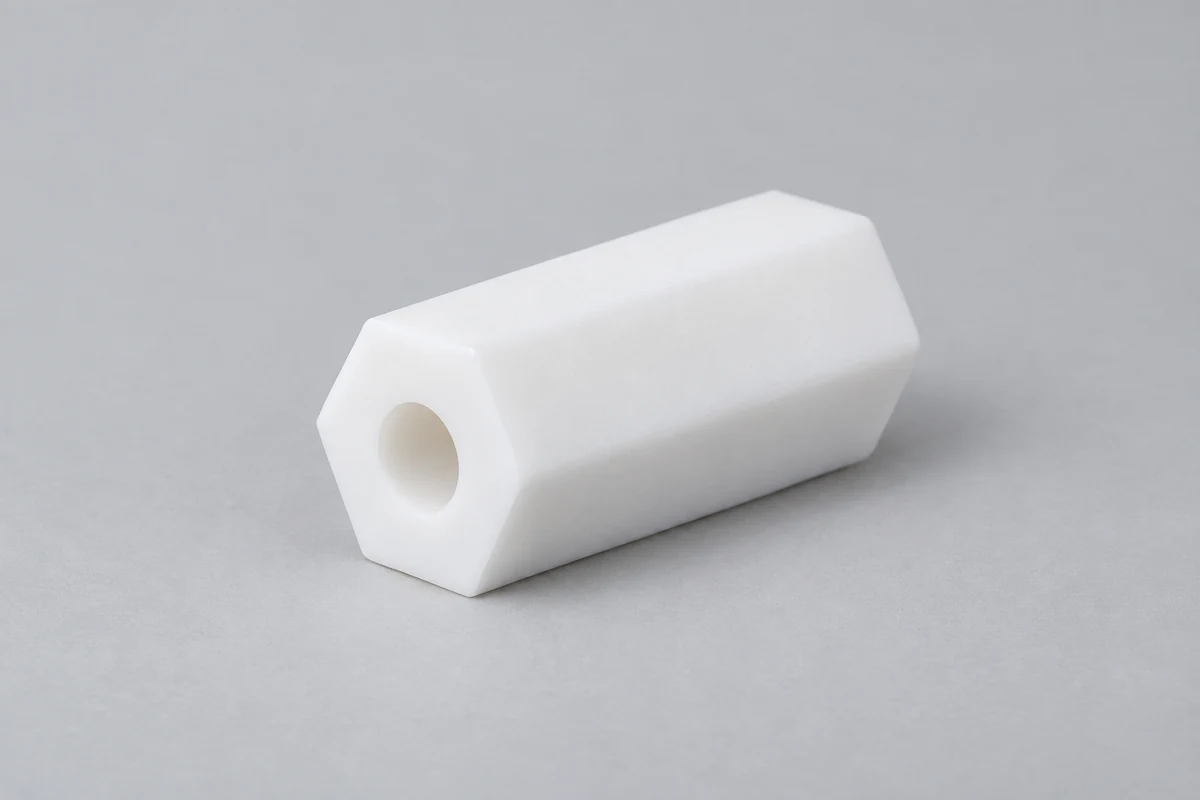

PTFE-Abstandshalter
Definieren Sie den Abstand und die Belastung der Baugruppe, ohne eine dauerhafte Dicke unter Druck anzunehmen.
Erfahren Sie mehr →

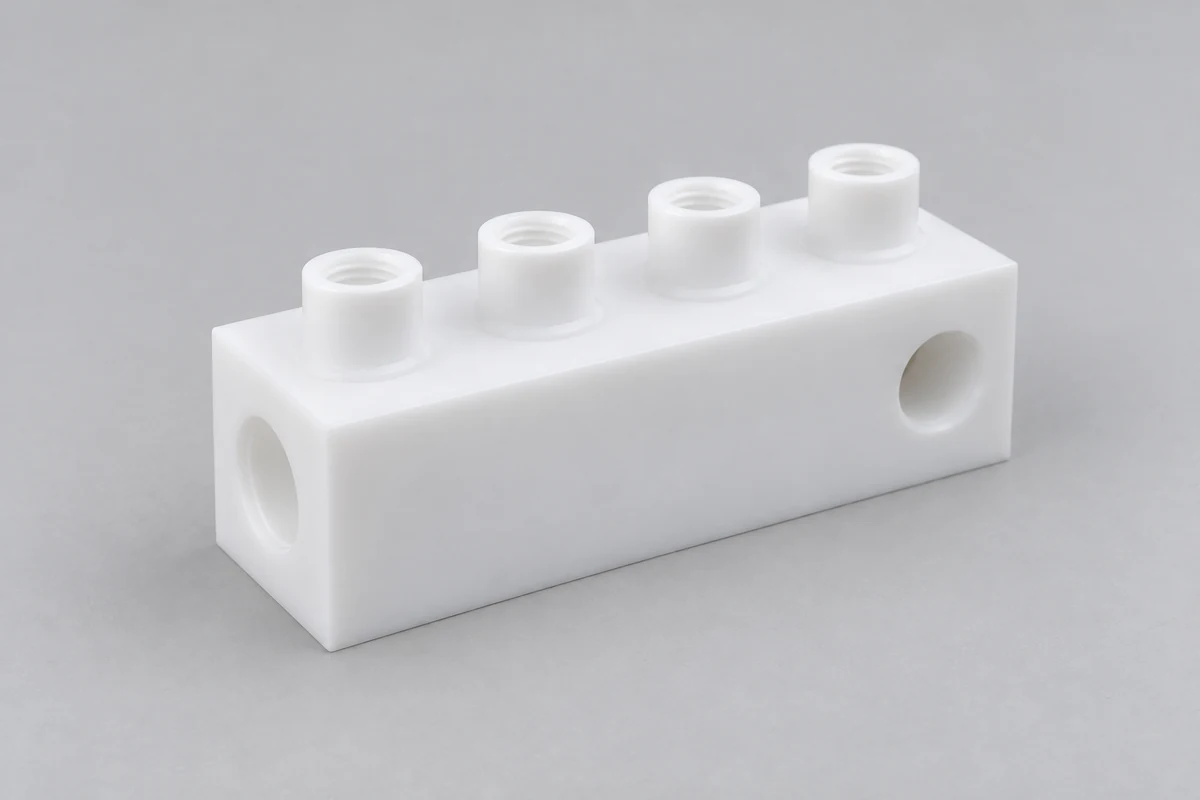

PTFE-Verteiler
Geben Sie Flüssigkeitswege, Anschlussschnittstellen, Druck- und Sauberkeitsanforderungen an.
Erfahren Sie mehr →
PTFE-Halbleiterkomponenten
Bestätigen Sie die Anforderungen an Reinheit, chemische Belastung, Partikel und Dokumentation.
Erfahren Sie mehr →

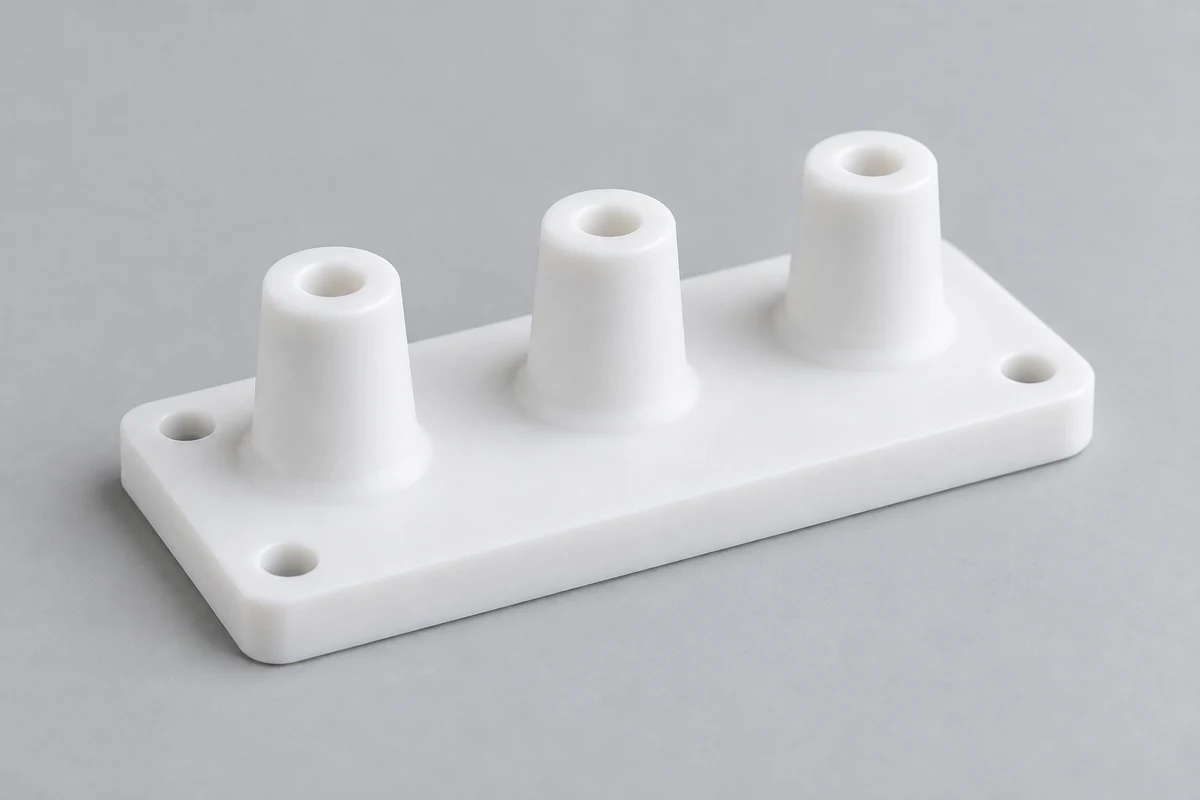

Elektrische PTFE-Komponenten
Wählen Sie den tatsächlichen Isoliergrad aus und definieren Sie die Montage- und thermischen Bedingungen.
Erfahren Sie mehr →

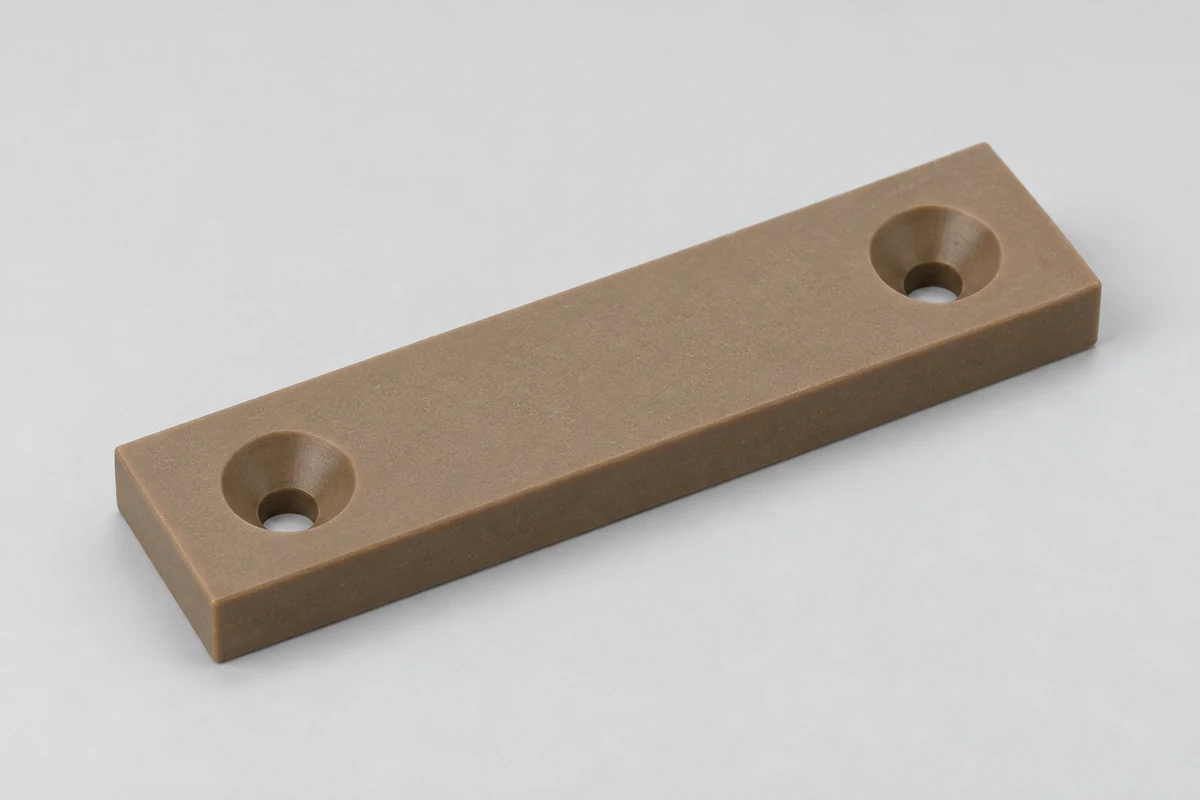

PTFE-Verschleißkomponenten
Überprüfen Sie die Verbindung, die Gleitlast, die Geschwindigkeit, die Verschleißzugabe und das Gegenstück.
Erfahren Sie mehr →

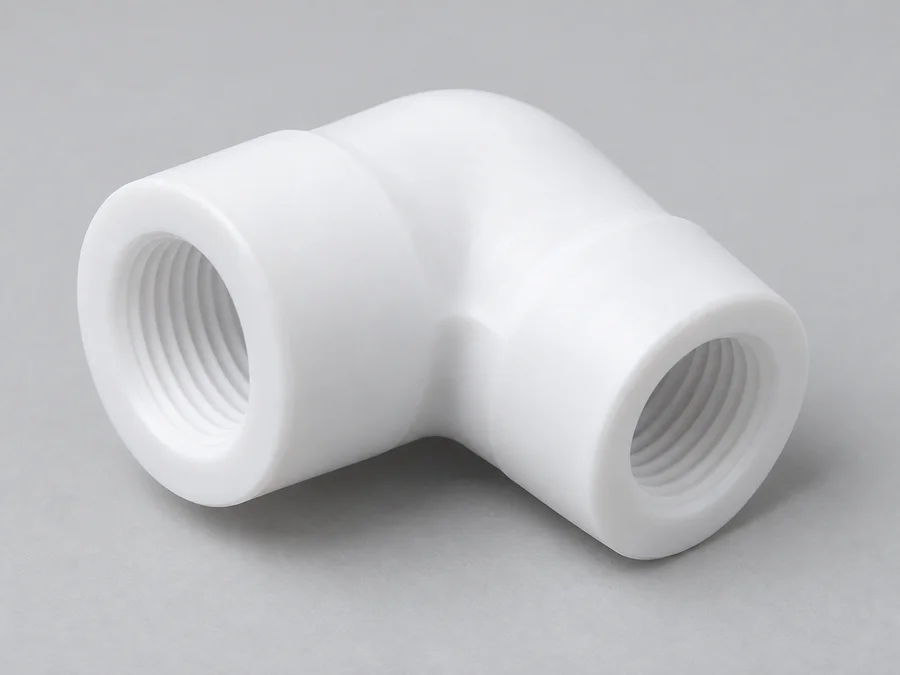

PTFE Komponenten für die Flüssigkeitshandhabung
Definieren Sie Anschlüsse, Durchgänge, chemische Belastung und Druckakzeptanz für Fittings und Adapter.
Erfahren Sie mehr →Oberflächenbeschaffenheit und Gratkontrolle
PTFE kann glatt bearbeitete Oberflächen erzeugen, die Kantenqualität hängt jedoch stark von scharfen Werkzeugen, unterstütztem Schneiden und sorgfältiger Entfernung weicher Grate ab.
Scharfe Werkzeuge
Reduzieren Sie Reibung, Risse und unscharfe Kanten. Der Zustand des Werkzeugs sollte überprüft werden, bevor schwere Endbearbeitungsarbeiten durchgeführt werden.
Kontrolliertes Schneiden
Begrenzen Sie lokale Hitze und Verformung durch geeigneten Eingriff, Unterstützung und Spanabfuhr.
Manuelles Entgraten
Entfernen Sie weiche Grate an Kanten und Kreuzungskanälen und bewahren Sie dabei die Dichtlippen und kritischen Abmessungen.
Saubere Handhabung
Definieren Sie Handhabung, Reinigung und Schutz für sensible Anwendungen. Besondere Sauberkeit bzw. Verpackung wird gesondert vereinbart.
PTFE-Kanten können dünne, flexible Grate bilden, die nicht sauber brechen wie Metallspäne. Werkzeugschärfe, Schnittrichtung, Kantenzugang und unterstützte Geometrie sind von Bedeutung. Wählen Sie manuelles Entgraten, Präzisionsbeschneiden oder Kantenschaben nur dann aus, wenn dies geeignet und vereinbart ist. Es wird keine Fähigkeit zur kryogenen Entgratung beansprucht.
Geben Sie die funktionale Rauheit getrennt vom kosmetischen Erscheinungsbild an. Eine poliert aussehende Oberfläche stellt keine akzeptable Abdichtung dar. Definieren Sie den tatsächlichen Steg, die Nut, den Kantenbruch und alle Inspektions- oder Leckagekriterien.
Die Reinigung muss mit der gewählten Verbindung und Anwendung kompatibel sein. Vereinbaren Sie vor der Herstellung Rückstände, Handhabungs- und Verpackungsanforderungen. Ein Etikett für chemische, medizinische oder Halbleiteranwendungen impliziert keine Reinraumverarbeitung, Sterilversorgung oder Reinraumverpackung.

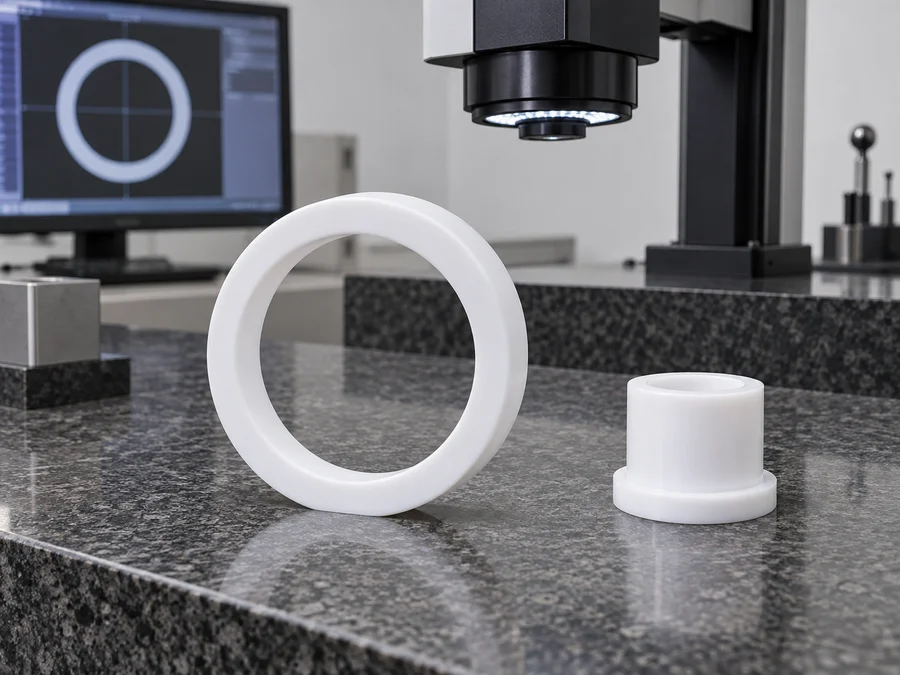

Inspektion für Präzisions-PTFE-Teile
Die Messmethode sollte den akzeptierten Bauteilzustand widerspiegeln. Zeitpunkt, Temperatur, Unterstützung und Kontaktkraft können die Anzeige eines weichen PTFE-Merkmals beeinflussen.
- Überprüfung der Materialqualität
- Zeichnungs-/CTQ-Überprüfung
- Erstmusterprüfung
- In-Prozess-Messung
- Freigabe vom Gerät
- Dimensionsstabilisierung bei Bedarf
- Endgültige Messung
- Grat-/Oberflächeninspektion
- Verpackung
Außendurchmesser, Innendurchmesser und Dicke
Verwenden Sie geeignete Methoden mit geringem Kraftaufwand und legen Sie fest, wo Abmessungen gemessen werden. Vermeiden Sie es, ein Soft-Feature zu komprimieren, um ein irreführendes Ergebnis zu erhalten.
Nuten und Dichtflächen
Überprüfen Sie Breiten, Tiefen, Stege und Kantenzustand. Maßkontrollen und funktionale Dichtheitsprüfungen sind separate Bereiche.
Ebenheit
Staatliche Unterstützung, Zurückhaltung und Bezugspunkte. Eine freiliegende flexible Dichtung definiert nicht jeden Einbauzustand.
Konzentrizität und Rundlauf
Verwenden Sie eine definierte Bezugsachse und Prüfeinrichtung. Klären Sie unklare Rundlaufanforderungen vor der Angebotserstellung.
Gewinde
Überprüfen Sie die Bezeichnung, den Einsatz und eine geeignete Überprüfungsmethode für weiches Material.
Grate und Sauberkeit
Überprüfen Sie dünne Kanten und Durchgänge auf Grate. Bestätigen Sie vor dem Versand die Reinigungs- und Schutzanforderungen.
Lösen Sie das Teil von der Vorrichtung, bringen Sie es in den vereinbarten Messzustand und führen Sie dann eine Endkontrolle durch. Eine unter Bearbeitungsspanndruck durchgeführte Messung entspricht möglicherweise nicht dem gelieferten Teil. Für das eigentliche Merkmal sollten kraftarme oder geeignete berührungslose Verfahren gewählt werden; Methoden- und Geräteverfügbarkeit werden mit dem Inspektionsumfang bestätigt.
Die Berichterstattung über ausgewählte Funktionen, die Erstartikeldokumentation und die volldimensionale Berichterstattung haben unterschiedliche Geltungsbereiche. Vereinbaren Sie vor der Bestellung die erforderlichen Maße und Rückverfolgbarkeit. Bei der Werksprüfung einer Dichtung oder eines Lagers müssen auf Wunsch definierte Bedingungen angewendet werden. Eine normale Maßprüfung ist kein Beweis für die Lebensdauer.
Bei der Versandinspektion sollten Revision, Materialidentifizierung, vereinbarte Maße, Gratkontrolle und Schutzverpackung bestätigt werden. Schützen Sie Dichtungsflächen und dünne Abschnitte während des Transports vor konzentriertem Druck. Trennen Sie spezielle Kontaminations-, Druck- oder Compliance-Akzeptanz von der allgemeinen Verpackungsinspektion.
PTFE vs. PEEK, POM und andere technische Kunststoffe
PTFE ist wegen seiner chemischen Beständigkeit und geringen Reibung attraktiv, aber ein steiferes Polymer kann dort vorzuziehen sein, wo strukturelle Unterstützung und enge Dimensionsgrenzen dominieren.
| Material | Hauptstärke | Im Vergleich zu PTFE |
|---|---|---|
| PTFE | Chemische Beständigkeit und geringe Reibung. | Grundlinie; Weichheit, Kriechen und thermische Bewegung erfordern Aufmerksamkeit. |
| PEEK | Mechanische Leistung unter anspruchsvollen thermischen Bedingungen. | Im Allgemeinen steifer; Überprüfen Sie die genaue Qualität und chemische Umgebung. |
| POM / Delrin | Bearbeitbarkeit und mechanische Maßkontrolle. | Im Allgemeinen einfacher für eingebaute mechanische Funktionen; Chemie und Temperaturgrenzen sind unterschiedlich. |
| Nylon | Zähigkeit und Verschleißleistung. | Feuchtigkeitsempfindlicher; Konditionierung kann die Passform beeinträchtigen. |
| UHMW | Abrieb- und Schlagverhalten. | Eine weitere Option mit geringer Reibung; Die chemische und thermische Eignung muss anwendungstechnisch überprüft werden. |
| PVDF | Chemische Beständigkeit mit nützlicher Steifigkeit. | Im Allgemeinen steifer; Überprüfen Sie die Kompatibilität mit dem tatsächlichen Medium. |
Wählen Sie PTFE, wenn chemische Kompatibilität und sehr geringe Reibung die Steifigkeit und geringe Dimensionsstabilität überwiegen. Ziehen Sie POM für mechanisch montierte Teile in Betracht, bei denen die chemischen und Temperaturgrenzen akzeptabel sind, und PEEK für höhere mechanische und thermische Anforderungen. Überprüfen Sie die genauen Noten, anstatt diese Auswahl als universellen Ersatz zu betrachten.
Ein direkter Ersatz muss mehr als die Nennmaße beibehalten. Vergleichen Sie Belastung, Kriechen, Temperatur, chemische Belastung, Verschleiß, elektrische Leistung und erforderliche Dokumente. Gefülltes PTFE kann einige mechanische Unterschiede verringern und gleichzeitig andere Eigenschaften verändern.
Bei einem Chemieventil können die chemische Kompatibilität und das Dichtungsverhalten ausschlaggebend sein. Bei einer präzisen Fixiervorrichtung können Steifigkeit und Dimensionskontrolle den Reibungsvorteil von PTFE überwiegen. Fordern Sie eine Bewertung nach Noten an, anstatt nur eine einzelne Immobilie auszuwählen.
Lesen Sie den Leitfaden zur Auswahl technischer Kunststoffe →Bearbeitete PTFE-Teile für industrielle Anwendungen
Überprüfen Sie die tatsächliche Produktanwendung und die Kundenanforderungen. Ein Branchenname stellt keine Materialzertifizierung oder validierte Leistung dar.
Halbleiter
Nassprozess- und chemisch ausgesetzte Teile erfordern tatsächliche Anforderungen an Medien, Reinheit, Sauberkeit und Abmessungen.
Chemische Verarbeitung
Dichtungen, Ventilteile, Auskleidungen und Komponenten zur Flüssigkeitshandhabung erfordern eine Überprüfung der chemischen Konzentration, Temperatur und des Drucks.
Flüssigkeitshandhabung
Verteiler, Dichtungen, Ringe und Ventilkomponenten erfordern definierte Anschlüsse, Druck, Chemie und Leckageakzeptanz.
Elektrik und Elektronik
Isolatoren und elektrische Komponenten erfordern exakte dielektrische, thermische und Montagespezifikationen.
Medizinische Ausrüstung
Verwenden Sie nur die angegebene PTFE-Qualität mit entsprechender Geräte- und Materialdokumentation. Es wird keine Implantat-, Steril- oder medizinische Zulassung vorausgesetzt.
Laborausrüstung
Chemikalienbeständige Armaturen und Probenhandhabungskomponenten erfordern Kompatibilität, Reinigung und Kontaminationsprüfung.
Lebensmittel- und pharmazeutische Ausrüstung
Verwenden Sie nur eine ausgewählte Sorte mit entsprechender Dokumentation für die vorgesehenen Kontakt- und Reinigungsbedingungen.
Industriemaschinen
Für Buchsen und Verschleißteile sind Informationen zu Belastung, Gleitgeschwindigkeit, Gegenlauffläche und Austauschzugriff erforderlich.
PTFE-Bearbeitung vom Prototyp bis zur Produktion
Nutzen Sie Entwicklungsnachweise, um Geometrie, Qualität und Inspektion zu bestätigen, bevor Sie die Menge erhöhen. Eine Prototypenanpassung ist keine vollständige Servicequalifikation.
Prototyp
Validieren Sie Passform, Dichtungsgeometrie und repräsentative chemische oder Belastungsbedingungen anhand eines vereinbarten Testplans. Erfassen Sie Abweichungen vom Produktionsziel.
Kleinserienproduktion
Unterstützen Sie Spezialgeräte mit zeichnungsbasierter Bearbeitung. Programmierung, Lagerbestand und Vorrichtungen verursachen weiterhin Einrichtungskosten.
Wiederholen Sie die Produktion
Kontrollmasse, Rohlingsform, Zeichnungsüberarbeitung, Werkstückspannung und Inspektion für wiederkehrende OEM-Aufträge.
Teilen Sie den erwarteten Wiederholungsbedarf und die Anforderungen an die Installationsvorbereitung mit. Schutzkappen, Orientierungsmarkierungen oder getrennte Verpackungen können zum Verschließen von Teilen sinnvoll sein, müssen aber spezifiziert werden. Bestätigen Sie alle genehmigten Muster und welche Abmessungen oder Testergebnisse die Akzeptanz definieren.
Eine Änderung des Füllstoffs, des Lieferantenbestands oder des Prozesses kann sich auf das fertige Teil auswirken. Überprüfen Sie Ersetzungen und Revisionsänderungen, bevor Sie frühere Akzeptanznachweise wiederverwenden. Lieferung und Lagerverfügbarkeit werden im Angebot bestätigt.
Warum sollten Sie TOPS Plastics für die PTFE-Bearbeitung wählen?
Unsere Zeichnungsprüfung verbindet die Verbindung, die Betriebsumgebung und die Maßabnahme vor der Produktion.
Technische Kunststoffkompetenz
Überprüfen Sie die Bewegung, Unterstützung und Messung des Polymers, anstatt PTFE wie ein Metall zu behandeln.
Unterstützung bei der Auswahl der PTFE-Sorte
Identifizieren Sie neue oder gefüllte Mischungen und die Kompromisse, die für die Anwendung wichtig sind.
CNC-Fräsen und Drehen
Passen Sie den Prozess an prismatische oder rotatorische Geometrie und verwandte Merkmale an.
Realistische Toleranzüberprüfung
Besprechen Sie kritische Abmessungen und vereinbarte Bedingungen, bevor Sie numerische Grenzwerte festlegen.
DFM-Unterstützung
Überprüfen Sie Wände, Bohrungen, Gewinde, Dichtungen und gratanfällige Kanten.
Vom Prototyp zur Produktion
Nutzen Sie genehmigte Entwicklungsnachweise, um Pilot- und Wiederholungsläufe zu planen.
Prüfung kritischer Abmessungen
Vereinbaren Sie CTQ-Prüfungen, Zeitpunkt, Temperatur und Berichtsumfang.
Kundenspezifische OEM-Fertigung
Fertigung nach kontrollierten Kundenzeichnungen und genehmigten Materialanforderungen.
Wie wir kundenspezifische PTFE-Teile bearbeiten
Passen Sie den Herstellungsweg an die ausgewählte Mischung, Geometrie und Akzeptanzanforderungen an. Stabilisierung, Prüfung und Sonderreinigung werden bei Bedarf überprüft.
01 – CAD und Zeichnung hochladen
Stellen Sie kontrollierte Revisionen, Einheiten, Bezüge und CTQ-Funktionen bereit.
02 – Bestätigen Sie die PTFE-Qualität
Geben Sie Neuware oder gefüllt an, die Lieferantenbezeichnung, den Füllstofftyp und alle obligatorischen Materialaufzeichnungen.
03 – Überprüfen Sie die Servicebedingungen
Stellen Sie Temperatur, chemische Belastung, Druck, Belastung und Gleitbedingungen bereit.
04 – Überprüfen Sie kritische Dimensionen
Identifizieren Sie Dichtungsschnittstellen, Bohrungen, Passungen und Prüfbedingungen.
05 – Werkstückhalterung planen
Unterstützen Sie die Geometrie und minimieren Sie gleichzeitig Druck und Verformung.
06 — CNC-Fräsen / Drehen
Verwenden Sie für die Verbindung geeignete Werkzeuge, Eingriffsmöglichkeiten und Spanabfuhr.
07 — Entgraten
Schützen Sie Funktionskanten und entfernen Sie gleichzeitig weiche Grate von zugänglichen und sich überschneidenden Teilen.
08 – Stabilisierung, falls erforderlich
Bringen Sie das freigegebene Teil in den vereinbarten Messzustand. Überprüfen Sie jede Behandlung separat.
09 – Endkontrolle
Überprüfen Sie akzeptierte Maße, Oberflächen und ggf. gesondert vereinbarte Prüfungen.
10 – Reinigung und Verpackung
Verwenden Sie spezifizierte kompatible Reinigungsmittel und schützen Sie Dichtungen, Bohrungen und dünne Abschnitte für den Versand.
FAQs zur Bearbeitung von PTFE / Teflon
Direkte Antworten auf gefüllte Sorten, Kriechen, thermische Bewegung, Dichtungsanwendungen und Präzisionsbearbeitung.
Ist Teflon dasselbe wie PTFE?
PTFE ist ein allgemeiner Polymername. Teflon™ ist eine Marke von Chemours, die für bestimmte Fluorpolymerprodukte, einschließlich PTFE, verwendet wird. Käufer verwenden die Worte oft informell, aber eine PTFE-Spezifikation beweist nicht, dass es sich um Markenharz handelt.
Was ist Teflon-Bearbeitung?
Unter Teflon-Bearbeitung versteht man im Allgemeinen die CNC-Bearbeitung von PTFE-Material zu zeichnungsbasierten Dichtungen, Buchsen, Isolatoren und Ventilkomponenten. Bestätigen Sie die genaue Materialbezeichnung; Die Bearbeitung von Rohteilen und das Aufbringen einer Fluorpolymerbeschichtung sind unterschiedliche Dienstleistungen.
Kann Teflon / PTFE CNC-bearbeitet werden?
Ja, das PTFE-Material kann für kundenspezifische Teile CNC-gefräst, gedreht, gebohrt und gebohrt werden. Weichheit, Vorrichtungsdruck und Temperatur erfordern Aufmerksamkeit. Wenn ein bestimmtes Markenharz erforderlich ist, bestätigen Sie die Lagerverfügbarkeit und Dokumentation.
Ist PTFE leicht zu bearbeiten?
PTFE lässt sich leicht schneiden, aber die Präzisionsbearbeitung erfordert sorgfältige Unterstützung, scharfe Werkzeuge und Maßkontrolle. Weichheit, Grate und Bewegungen nach dem Lösen können einen sauberen Schnitt einfacher machen als das Erreichen eines stabilen, festen Sitzes.
Warum ist es schwierig, bei PTFE enge Toleranzen einzuhalten?
Weichheit, Wärmeausdehnung, Kriechen und Verformung der Vorrichtung können sich alle auf die PTFE-Abmessungen auswirken. Definieren Sie Sorte, Geometrie, Temperatur, Unterstützung und Messzeitpunkt, bevor Sie eine Toleranz vereinbaren.
Was ist der Unterschied zwischen reinem und gefülltem PTFE?
Reines PTFE enthält keinen absichtlich verstärkenden Füllstoff; gefülltes PTFE enthält einen speziellen Zusatzstoff, der die Leistung verändert. Füllstoffe können das Verschleiß- oder Kriechverhalten verbessern, können jedoch die chemische Verträglichkeit, Reinheit und elektrischen Eigenschaften verändern.
Kann PTFE CNC-gefräst und gedreht werden?
Ja, PTFE kann für zeichnungsbasierte Teile CNC-gefräst und gedreht werden. Fräsen von Anzugsplatten, Blöcken und Verteilern sowie Drehen von Anzugsdichtungen, Buchsen und Hülsen; Unterstützung und akzeptierte Abmessungen bestimmen die Route.
Welche Toleranzen können bei bearbeiteten PTFE-Teilen erreicht werden?
Die erreichbaren Toleranzen hängen von der tatsächlichen Verbindung, der Strukturgröße, der Geometrie und den Prüfbedingungen ab. Senden Sie die Zeichnung zur Überprüfung, anstatt auf jede PTFE-Komponente einen universellen Wert anzuwenden.
Kriecht PTFE unter Last?
Ja, PTFE kann sich unter anhaltender Belastung mit der Zeit verformen. Bewerten Sie Druck, Dauer, Temperatur und Verbindung, wenn Sie Befestigungs-, Lager- oder Dichtungsschnittstellen entwerfen.
Wie wirkt sich die Temperatur auf die PTFE-Abmessungen aus?
Temperaturänderungen können die PTFE-Abmessungen erheblich verändern. Überprüfen Sie die sortenspezifische Ausdehnung, die Teilelänge und die passenden Materialien und definieren Sie eine konsistente Referenzbedingung für die Abnahme.
Welche Teile werden üblicherweise aus PTFE gefertigt?
Zu den üblicherweise bearbeiteten Teilen gehören Dichtungen, Dichtungen, Buchsen, Gleitlager, Ringe, Hülsen, Isolatoren und Ventilkomponenten. Jedes Teil benötigt eine bestimmte Zusammensetzung und funktionale Akzeptanzkriterien.
Ist PTFE für Chemie- und Halbleiteranwendungen geeignet?
PTFE kann für viele chemische und Halbleiteranwendungen geeignet sein, wenn die tatsächliche Qualität den Serviceanforderungen entspricht. Überprüfen Sie Medien, Reinheit, Sauberkeit und Dokumentation. Ein generisches PTFE-Etikett reicht nicht aus.
Wie schneidet PTFE im Vergleich zu PEEK oder Delrin ab?
PTFE legt Wert auf chemische Beständigkeit und geringe Reibung, während PEEK und Delrin im Allgemeinen eine höhere Steifigkeit und eine einfachere mechanische Dimensionskontrolle bieten. Wählen Sie die tatsächliche Belastung, Temperatur, chemische Umgebung und die erforderliche Passform aus.
Ist PTFE für chemische Anwendungen besser als PEEK?
Es gibt keinen universellen Gewinner. PTFE wird oft aufgrund seiner chemischen Beständigkeit und geringen Reibung ausgewählt, während PEEK im Allgemeinen mehr Steifigkeit und mechanische Leistung bietet. Vergleichen Sie die genauen Qualitäten mit Medium, Konzentration, Temperatur, Druck und den erforderlichen Dokumenten.
IHRE PTFE-Sorte. IHRE SERVICEBEDINGUNGEN.
Holen Sie sich ein Angebot für kundenspezifische PTFE-Teile
Laden Sie Ihre CAD-Datei oder Konstruktionszeichnung hoch und geben Sie die PTFE-Qualität, den Füllstofftyp, die Menge, die kritischen Abmessungen, die Betriebstemperatur, die chemische Umgebung und die Belastungsbedingungen an. Unser Team kann das Material, die Toleranzstrategie und den Bearbeitungsansatz vor der Angebotserstellung prüfen.
Firma, Name, E-Mail und Telefon sind erforderlich. Menge, Teilenummer und Land sind optional. Senden Sie Zeichnungen und technische Anforderungen per E-Mail.
info@tops-precision.comSTEP / STP / IGES / X_T / DWG / DXF / PDF oder ZIP, maximal 10 MB. Größere Dateien können per E-Mail geteilt werden. Bitte stimmen Sie der vertraulichen Behandlung der Dateien zu, bevor Sie sensible Zeichnungen senden.
