مقاومة كيميائية استثنائية
مفيد للعديد من الوسائط العدوانية. تحقق من المادة الكيميائية الفعلية والتركيز ودرجة الحرارة والمدة وأي حشو قبل الموافقة.
المقاومة الكيميائية · احتكاك منخفض · أبعاد يمكن التحكم فيها
خدمات تشغيل PTFE (Teflon) لإنتاج أجزاء حسب الطلب
تقدم TOPS Plastics تشغيل PTFE باستخدام CNC لإنتاج أختام وجلب ومحامل وعوازل وأجزاء صمامات حسب الطلب. نراجع الخامات البكر والدرجات المحشوة المحددة وفق الرسم الهندسي وظروف التشغيل ومعايير القبول.
هل تبحث عن تشغيل Teflon؟ PTFE هو الاسم العام للمادة، أما Teflon™ فهي علامة Chemours التجارية للبوليمرات الفلورية. عند اشتراط مادة بعلامة تجارية، يرجى تحديد الراتنج أو درجة الخام نصف المصنع بدقة. يجب تأكيد توفر المادة وإمكانية تتبعها.
- التصنيع باستخدام الحاسب الآلي PTFE · ميزات الطحن والخراطة والدقة
- خيارات المواد · درجات PTFE البكر والمملوءة
- المكونات المخصصة · الأختام والبطانات والعوازل والمزيد
- الإنتاج · النموذج الأولي لتكرار الإنتاج
قدرات التصنيع باستخدام الحاسب الآلي PTFE
تأكد من مركب PTFE الفعلي وحالة المخزون والقبول الوظيفي قبل تحديد مسار المعالجة. تتم مراجعة الدرجات العذراء والمملوءة للتأكد من مدى توفرها وملاءمتها للتطبيق.
| القدرة | نطاق مشروع TOPS Plastics |
|---|---|
| مادة | PTFE / بولي تترافلوروإيثيلين. |
| مصطلح البحث المشترك | Teflon بالقطع؛ تغطي هذه الصفحة تصنيع مخزون PTFE، وليس خدمة طلاء. |
| العمليات | الطحن باستخدام الحاسب الآلي، والخراطة، والحفر، والتنصت والمملة؛ ميزات متعددة المحاور مختارة بعد المراجعة. |
| الدرجات | مركبات عذراء، مملوءة بالزجاج، مملوءة بالكربون، مملوءة بالبرونز، ومركبات مخصصة محددة، تخضع للتأكيد. |
| الأجزاء النموذجية | الأختام والبطانات والمحامل والعوازل ومكونات الصمامات. |
| الإنتاج | نموذج أولي، إنتاج منخفض الحجم وتكرار تصنيع المعدات الأصلية. |
| الإدخال | ملفات CAD والرسومات والعينات ذات أبعاد القبول المحددة. |
| ملفات | STEP / STP، IGES / IGS، X_T، DWG، DXF، PDF أو ZIP. |
| التفتيش | فحص الأبعاد القائم على الرسم مع الشروط المتفق عليها ونطاق التقرير. |
ما هو PTFE وهل هو نفس Teflon؟
يرمز PTFE إلى بولي تترافلوروإيثيلين، وهو بوليمر فلوري منخفض الاحتكاك يستخدم في الأجزاء المكشوفة كيميائيًا والعازلة كهربائيًا. Teflon™ هي علامة تجارية مسجلة لشركة Chemours تغطي منتجات معينة من البوليمرات الفلورية، بما في ذلك PTFE؛ إنه ليس الاسم العام لكل مادة PTFE.
في محادثات الشراء، غالبًا ما تعني "التصنيع Teflon" تصنيع مخزون PTFE باستخدام الحاسب الآلي في الأختام أو البطانات أو العوازل أو أجزاء الصمامات. لا يحدد تعبير البحث هذا مورد الراتينج أو العلامة التجارية أو الحشو أو مواصفات المخزون.
ما لم يكن الرسم يتطلب راتنجًا ذا علامة تجارية محددة أو مخزونًا معتمدًا، حدد درجة PTFE الدقيقة ومتطلبات الحشو. إذا كان راتينج Teflon™ الأصلي أمرًا إلزاميًا، فقم بتضمين التعيين المعتمد ووثائق المورد ومتطلبات التتبع قبل عرض الأسعار. TOPS لا يعني وجود ترخيص للعلامة التجارية Chemours أو مخزون ذو علامة تجارية مضمونة.
تقوم عملية PTFE بإزالة المواد من الفراغات الصلبة. يعد تطبيق طلاء الفلوروبوليمر غير اللاصق عملية مختلفة. تحتاج طلبات الأجزاء المعدنية المطلية أو مكونات FEP أو PFA إلى مراجعة منفصلة للمواد والعمليات.
المراجع الفنية: عائلات راتينج Chemours Teflon™ ومعلومات العلامة التجارية · معلومات عن منتج الراتنج Chemours PTFE
لماذا تختار PTFE لأجزاء الآلات CNC؟
حدد PTFE للمتطلبات الوظيفية مع مراعاة القيود الميكانيكية. الخصائص التالية هي نقاط بداية لمراجعة الدرجات، وليست ضمانات للتطبيق الشامل.
احتكاك منخفض جدًا
مرشح للأسطح المنزلقة والأختام والمحامل. يؤثر تشطيب الواجهة المضادة والضغط والسرعة والتشحيم على التآكل والاحتكاك.
قدرة درجة حرارة واسعة
مفيد في ظروف درجات الحرارة الواسعة. قم بتقييم الأداء المحمل والتدوير الحراري والتوسع التفاضلي بدلاً من تقييم درجة حرارة الراتنج وحده.
العزل الكهربائي
يمكن لـ Virgin PTFE أن يناسب المكونات الكهربائية. قد تغير المركبات المملوءة سلوك العزل أو العزل الكهربائي أو التوصيل.
خصائص السطح غير اللاصق
يمكن أن يقلل من الالتصاق أو تراكم المنتج. لا تزال كيمياء التنظيف وهندسة السطح وظروف التشغيل تحدد مدى ملاءمتها.
مقاومة الرطوبة
يمكن أن يساعد امتصاص الرطوبة المنخفض جدًا في البيئات الرطبة. قد تهيمن الحركة الحرارية والزحف على سلوك الأبعاد حتى عندما تكون تأثيرات الرطوبة صغيرة.
العذراء PTFE مقابل PTFE المملوءة
لا يحتوي Virgin PTFE على حشو معزز مقصود. يستخدم PTFE المملوء إضافات محددة لتغيير التآكل أو الزحف أو الضغط أو أي سلوك آخر. مواصفات المركب مهمة أكثر من مجرد اسم حشو عام.
| الصف | الخصائص الرئيسية | اعتبارات التطبيق |
|---|---|---|
| PTFE البكر | المقاومة الكيميائية والعزل الكهربائي وانخفاض الاحتكاك. | الأختام والعوازل والمكونات الكيميائية؛ تقييم الزحف تحت الحمل. |
| مملوء بالزجاج PTFE | يمكن أن يحسن سلوك التآكل والزحف. | البطانات وأجزاء تحمل. التحقق من توافق الوسائط والتآكل والتآكل النظير. |
| مملوء بالكربون PTFE | يمكن أن يحسن التآكل وسلوك الأبعاد المحملة. | أجزاء منزلقة التحقق من الخواص الكهربائية ومركب الكربون الفعلي. |
| PTFE مملوء بالبرونز | يمكن أن يحسن أداء الضغط والتآكل. | تطبيقات التحمل والارتداء؛ يغير البرونز الملاءمة الكيميائية والكهربائية. |
| PTFE مملوء بالجرافيت | قد يؤدي مركب الجرافيت المحدد إلى تحسين سلوك الانزلاق والتآكل. | مراجعة متطلبات الاحتكاك والسطح المضاد والحمل والمتطلبات الكهربائية؛ درجات الجرافيت غير قابلة للتبديل. |
| PTFE مملوء حسب الطلب | صياغة خاصة بالتطبيق. | مراجعة نوع الحشو والنسبة وبيانات المورد والمؤهلات المطلوبة. |
لا يكون PTFE المعبأ مكافئًا كيميائيًا تلقائيًا لـ PTFE البكر. يمكن أن يؤثر الحشو على النقاء والعزل الكهربائي ومقاومة التآكل والتآكل النظير والاستخدام المسموح به. الحصول على بيانات التوافق الخاصة بالصف لظروف الخدمة الفعلية.
يجب أن تظهر نسبة الحشو أو الاسم التجاري على مواصفات المادة عند الحاجة. الموافقة على البدائل صراحة. بالنسبة لأشباه الموصلات أو المعدات الغذائية أو الصيدلانية، تأكد من سجلات المواد المستخرجة أو النقاء أو الامتثال المعمول بها بشكل منفصل؛ إن تصنيع المركب لا يؤهله لهذه التطبيقات.
المراجع الفنية: اختيار مركب Daikin PTFE وقيوده · نظرة عامة على مادة PTFE المملوءة بـ AGC
خدمات التصنيع PTFE / Teflon لدينا
يجب أن يحافظ المسار على هندسة الختم والتزاوج المهمة مع الحد من الضغط والحرارة والقطع غير المدعوم.
طحن باستخدام الحاسب الآلي PTFE
للألواح والمشعبات والعلب والعوازل وكتل الصمامات والتركيبات. قم بمراجعة عمق الجيب والدعم وكمية إزالة المخزون.
تعلم المزيد →
تحول CNC PTFE
للأختام والبطانات والأكمام والخواتم والمحامل والفواصل ومكونات الصمامات. قم بمراجعة جهة اتصال الظرف والجدران الرقيقة والعلاقة بين التجويف والإخراج الخارجي.
تعلم المزيد →تصنيع 5 محاور PTFE
للمكونات المعقدة متعددة الأوجه حيث تبرر الهندسة العملية. يظل الوصول إلى الأدوات والدعم المحلي وعلاقات البيانات أمرًا ضروريًا.
تعلم المزيد →الحفر والمملة والخيوط
للثقوب، والممل، والخيوط وcounterbores. تحديد مشاركة الخيط وواجهات الضغط وفحص الميزات الداخلية الناعمة.
تعلم المزيد →يحظى الخراطة باهتمام خاص لأجزاء PTFE الدوارة: تشترك أقطار الختم وتجويف الأكمام ومقاعد الصمام في محور المسند، لكن الأجزاء الرفيعة يمكن أن تتشوه تحت ضغط ظرف الظرف. قم بمراجعة الأبعاد التي تم إصدارها والدعم وتسلسل التصنيع قبل اختيار المقاس المناسب.
يتم أخذ المعالجة خماسية المحاور في الاعتبار عندما تبررها الهندسة والوصول إليها. لا يلغي الحاجة إلى التحكم في ضغط المشبك أو انحرافه أو درجة حرارته. غالبًا ما تتبع الأجزاء الدورانية البسيطة مسارًا مباشرًا للدوران.
لماذا يصعب تصنيع PTFE بدقة؟
يتم قطع PTFE بسهولة، ولكن الدقة تمثل تحديًا لأن النعومة والزحف والتمدد الحراري وضغط التثبيت يمكن أن يغير الأبعاد النهائية.
نعومة
يمكن لقوى القطع والتثبيت أن تشوه قطعة العمل. قد لا يمثل البعد المقاس تحت التقييد الجزء الحر.
التدفق البارد / الزحف
يمكن أن يؤدي الحمل المستمر إلى تشوه يعتمد على الوقت. يجب مراجعة أحمال الخدمة الثابتة وأحمال الخدمة اللاحقة.
التمدد الحراري
تؤثر درجة الحرارة على الحجم بقوة أكبر مما تؤثر على المعادن الشائعة. قد تنتج المعالجة الدافئة والفحص النهائي المبرد قراءات مختلفة.
تشكيل بور
يمكن للحواف الرقيقة المرنة أن تمزق أو تحتفظ بالنتوءات الناعمة. تعتبر حدة الأداة وهندسة الخروج وطريقة إزالة الأزيز الخاضعة للرقابة أمرًا مهمًا.
الحركة السطحية
قد يتعافى الجزء أو يتحرك بعد تحرير ضغط التركيب. خطة التشطيب والفحص للحالة المقبولة.
يعد التعافي المرن بعد فك التثبيت والزحف طويل المدى من المخاطر ذات الأبعاد ذات الصلة، ولكنها ليست آليات متطابقة. لا تقم بتصحيح كل تغيير بعد المعالجة عن طريق ضبط إزاحة الأداة. حدد أولاً ما إذا كان الضغط أو درجة الحرارة أو إجهاد المخزون أو قوة القياس هي التي تقود النتيجة.
يجب فحص المقالة الأولى بعد الإصدار باستخدام طريقة القياس المقصودة. إذا تغير شكل حلقة رفيعة بين عمليات الإعداد، فراجع جهة اتصال التركيب وحالة الفحص قبل تكرار نفس المسار للدفعة بأكملها. هذا مثال عملي لمراجعة العملية، وليس دراسة حالة عميل مُطالب بها.
تفاوتات التصنيع PTFE / Teflon
حدد تفاوتات PTFE وفقًا للدرجة والهندسة وسمك الجدار والحجم واستراتيجية التثبيت وبيئة الخدمة. قد يؤدي التسامح الشامل مع كل ميزة إلى زيادة التكلفة دون تحسين الوظيفة.
| ميزة | الاعتبار الرئيسي |
|---|---|
| جلبة رقيقة الجدار | يمكن أن يؤدي ضغط الظرف إلى تغيير هندسة التجويف والجدار. |
| قطر الختم | يؤثر التعافي بعد فك التثبيت على الحجم المقبول. |
| حلقة كبيرة | تزداد الحركة الحرارية مع القطر. |
| التجويف | مرونة المواد وقوة القياس يمكن أن تغير القراءة. |
| لوحة مسطحة | يؤثر الزحف وضغط المخزون والدعم على التسطيح. |
| القلاوظ | تحتاج المواد الناعمة والارتباط وعزم الدوران إلى مراجعة. |
| مقعد الصمام | إن إغلاق الأرض وجودة الحافة واستقرار الأبعاد أمر مهم معًا. |
| تناسب التزاوج ضيق | تحقق من تفاوتات التزاوج ودرجة حرارة الخدمة، وليس فقط حجم درجة حرارة الغرفة. |
تحديد الأبعاد والمسندات والوحدات المهمة للجودة. يمثل أخدود الختم الصغير المدعوم وحشية مسطحة كبيرة وغطاء رفيع طويل مشاكل تحكم مختلفة. تقوم TOPS بمراجعة التفاوتات العددية للرسم الفعلي؛ لم يتم اعتماد أي تسامح عالمي أو قدرة منافسة.
قم بالموافقة على درجة الحرارة والوقت بعد فك التثبيت والدعم وقوة الاتصال للقبول النهائي. عندما يكون ذلك مفيدًا، حدد ما إذا كان سيتم تقييم الميزة مجانًا أو مدعومة بشكل طفيف أو في تركيبة وظيفية محددة. يمكن أن يكمل فحص الملاءمة المثبتة فحص الأبعاد، ولكنه يحتاج إلى طريقة مكتوبة ولا يحل محل جميع متطلبات الرسم.
أرسل الرسم الخاص بك لمراجعة التسامح مع PTFE →كيف يؤثر الزحف والتدفق البارد على أجزاء PTFE الآلية؟
يمكن أن يتشوه PTFE تدريجيًا تحت الحمل المستمر بعد التشغيل الآلي. يؤثر الزحف، الذي يطلق عليه غالبًا التدفق البارد، على الأختام المحملة ومقاعد الصمامات وأسطح المحامل والفلنجات المثبتة بمسامير وتركيبات التداخل. لا يؤدي البعد الأولي الصحيح إلى إنشاء ملاءمة أو تحميل مسبق على المدى الطويل.
الأختام المحملة ومقاعد الصمام
قم بمراجعة الضغط ومنطقة الاتصال المدعومة وهندسة الغدة وفجوات البثق. يمكن أن يؤدي الزحف إلى تغيير ضغط التلامس أو سلوك التسرب.
البطانات والأسطح المحامل
توفير الحمل والسرعة ودورة العمل والواجهة. قد تؤدي الدرجات المملوءة إلى تغيير سلوك التآكل والزحف ولكنها تتطلب التحقق من صحة مركب معين.
الشفاه وتناسب التدخل
مراجعة حدود الضغط والاحتفاظ بالتحميل المسبق والدعم الميكانيكي. لا تستخدم التدخل الإضافي كحل عام للزحف.
بالنسبة لغسالة PTFE الموجودة أسفل الترباس، فإن السُمك الصحيح في البداية لا يؤدي إلى احتجاز التحميل المسبق على المدى الطويل. مراجعة تصميم المفاصل وضغط الضغط وأي حدود ميكانيكية مطلوبة للضغط. بالنسبة للختم، حدد الضغط ودعم الغدة وفجوات البثق وما إذا كان الزحف يمكن أن يقلل من الاتصال المقصود.
التثبيت يعني جلب الجزء إلى حالة الفحص المتفق عليها عند الاقتضاء. إنه ليس وعدًا بأن الأبعاد لن تتغير أبدًا في الخدمة، ولا إجراء التلدين الشامل. تتطلب أي معالجة حرارية مراجعة عملية خاصة بالصف.
يجب أن يحدد إعداد التثبيت عزم دوران التجميع، وإنهاء التزاوج، ومنطقة الاتصال المدعومة. قد يكون اختبار الحمل أو التسرب الخاص بالمشروع مفيدًا، ولكن يجب الاتفاق على طريقته ومدته وقبوله بدلاً من الاستدلال عليه من فحص الأبعاد.
كيف تؤثر درجة الحرارة على أبعاد PTFE؟
تتغير أبعاد PTFE مع درجة الحرارة. مراجعة بيانات التوسعة الدقيقة للصف وطول الميزة ونطاق التشغيل ومواد التزاوج؛ لا يمكن لنتيجة فحص درجة حرارة الغرفة وحدها أن تثبت ملاءمة التجميع على الساخن أو البارد.
الحالة المرجعية للتفتيش
قم بتسجيل درجة الحرارة والدعم ووقت الاستقرار المتفق عليه بعد الخروج من التركيب.
التوسع التفاضلي
PTFE، يمكن أن يتوسع الغلاف المعدني وعمود التزاوج بشكل مختلف. تحقق من الخلوص عبر نطاق التشغيل الكامل.
التعافي هو تأثير منفصل
يختلف الاسترداد المرن أو المعتمد على الوقت بعد فك التثبيت عن التمدد الحراري. حدد الحالة المجانية أو المدعومة المقبولة.
بالنسبة للجلبة داخل الهيكل المعدني، يمكن أن يؤدي التمدد التفاضلي إلى تغيير الملاءمة مع تغير درجة الحرارة. أبعاد عمود الإمداد والإسكان وموادها ونطاق التشغيل. لا تختر التداخل من قياسات درجة حرارة الغرفة وحدها.
بالنسبة للتصميم الأولي، يمكن تقدير التمدد الخطي بـ ΔL ≈ α × L × ΔT باستخدام معامل خاص بالدرجة على نطاق درجة حرارة مناسب. هذا تقدير تصميمي، وليس تسامحًا موعودًا أو بديلاً للتحقق من السلوك غير الخطي وقيود التحميل والتزاوج.
المراجع الفنية: خصائص Curbell PTFE وقيود الصف
إرشادات التصميم لأجزاء PTFE المُشكَّلة باستخدام الحاسب الآلي
حدد الواجهات الوظيفية أولاً. يجب أن يتحمل التصميم حركة البوليمر الواقعية مع السماح بالتصنيع المدعوم والفحص الهادف.
تجنب الجدران الرقيقة بشكل مفرط
يمكن أن تنثني الجدران الرقيقة تحت ضغط القطع والتثبيت. مراجعة الدعم والقسم الكافي حول التجاويف الحرجة.
استخدم التسامح الواقعي
تطبيق أضيق الحدود على الأبعاد الوظيفية. لا تفرض توقعات تشبه المعدن على جميع الأسطح غير الحرجة.
دعم المملون الحرجة
يمكن أن تصبح البطانات والأكمام ذات الجدران الرقيقة بيضاوية بشكل مؤقت. تحديد فحص حالة الإصدار والملاءمة المثبتة.
النظر في درجة حرارة التشغيل
قم بتقييم التمدد الحراري مقابل مكون التزاوج على مدى نطاق الخدمة الفعلي.
تجنب الحمل الضاغط المفرط
تحقق من الزحف في الواجهات المثبتة أو المحملة. تؤثر منطقة التحميل والسكن ودرجة الحرارة على التشوه.
تحديد واجهات الختم بشكل واضح
حدد الأقطار والأخاديد وتشطيب الأرض وسطح التزاوج والضغط والتسرب المسموح به حيثما ينطبق ذلك.
حدد الدرجات المملوءة عند الحاجة
قم بمراجعة مركب مملوء مناسب لأداء التآكل أو الزحف. تأكيد المفاضلات الكيميائية والنقاء والكهربائية.
خطة إزالة الأزيز في وقت مبكر
تحديد فواصل الحواف والممرات التي تحتاج إلى التحكم في النتوءات. حماية الشفاه الختم والهندسة الوظيفية الحادة المتعمدة.
أرسل الرسم المشروح إلى جانب نموذج CAD. النموذج ينقل الشكل. يتحكم الرسم في المسندات والتفاوتات والتشطيب والمراجعة. قم بتأكيد الميزات التي يجب الحفاظ عليها إذا تم اقتراح تغييرات في سوق دبي المالي.
تحتاج ميزات PTFE الملولبة إلى المشاركة وعزم دوران التجميع ومراجعة الاستخدام المتكرر. قد تكون الإدخالات أو الانضمام البديل مناسبًا، ولكنها تقدم أسئلة حول التحميل والتوافق. يمكن أن يتطلب التصاق سطح PTFE أيضًا معالجة خاصة؛ لا تفترض أن الترابط اللاصق العادي سيكون موثوقًا به.
نقوم بتصنيع أجزاء PTFE المخصصة
إن عائلات المكونات القائمة على الرسم هي مفاهيم موضحة، وليست أبعاد كتالوج ثابتة أو مشاريع عملاء تم التحقق منها. يتم تأكيد المواد البكر أو المملوءة لكل طلب.
PTFE مكونات من النوع الدائري
تحديد القسم والغدة والضغط وطريقة التجميع. إن PTFE المصنوع بآلة صلبة ليس بديلاً مرنًا مباشرًا للحلقة المطاطية على شكل حرف O.
تعلم المزيد →
عوازل PTFE
تأكيد متطلبات العزل الكهربائي ودرجة الحرارة والمتطلبات الكهربائية الخاصة بالصف.
تعلم المزيد →

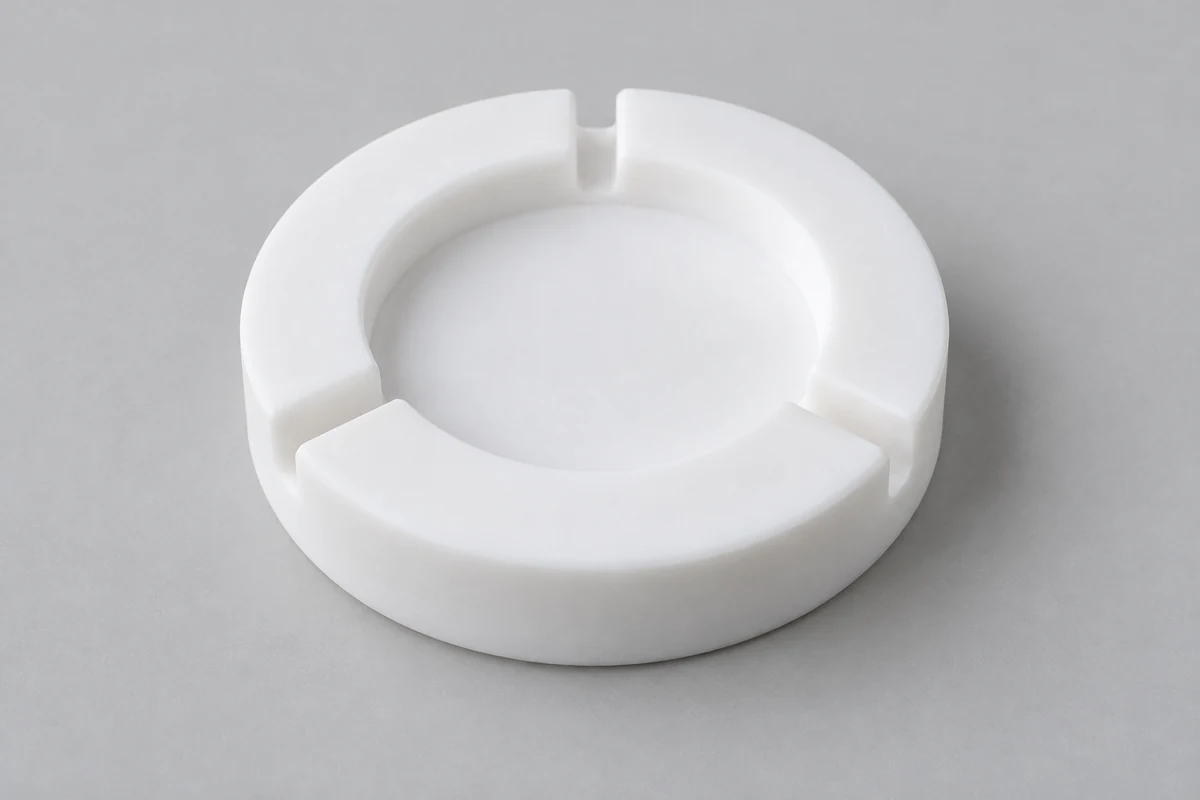

مكونات أشباه الموصلات PTFE
التأكد من متطلبات النقاء والتعرض للمواد الكيميائية والجسيمات والوثائق.
تعلم المزيد →
مكونات معالجة السوائل PTFE
تحديد المنافذ والممرات والتعرض للمواد الكيميائية وقبول الضغط للتركيبات والمحولات.
تعلم المزيد →تشطيب السطح والتحكم في الحرق
يمكن لـ PTFE أن يطور أسطحًا ناعمة مُشكَّلة آليًا، لكن جودة الحافة تعتمد بشدة على الأدوات الحادة والقطع المدعوم والإزالة الدقيقة للنتوءات الناعمة.
الأدوات الحادة
تقليل الاحتكاك والتمزق والحواف الغامضة. يجب مراجعة حالة الأداة قبل إضافة عمليات التشطيب الثقيلة.
القطع المتحكم فيه
الحد من الحرارة المحلية والتشوه من خلال المشاركة المناسبة والدعم وإخلاء الرقاقة.
التنقيط اليدوي
إزالة النتوءات الناعمة من الحواف والممرات المتقاطعة مع الحفاظ على الشفاه محكمة الغلق والأبعاد الحرجة.
التعامل النظيف
تحديد التعامل والتنظيف والحماية للتطبيقات الحساسة. يتم الاتفاق على النظافة الخاصة أو التغليف بشكل منفصل.
يمكن أن تشكل حواف PTFE نتوءات رفيعة ومرنة لا تنكسر بشكل نظيف مثل الرقائق المعدنية. دقة الأداة، واتجاه القطع، والوصول إلى الحافة، والهندسة المدعومة. حدد إزالة الأزيز اليدوية أو التشذيب الدقيق أو كشط الحواف فقط عندما يكون ذلك مناسبًا ومتفق عليه؛ لا تتم المطالبة بقدرة إزالة الأزيز المبردة.
تحديد الخشونة الوظيفية بشكل منفصل عن المظهر التجميلي. السطح المصقول لا يشكل ختمًا مقبولًا. حدد الأرض الفعلية والأخدود وكسر الحافة وأي معايير للفحص أو التسرب.
يجب أن يكون التنظيف متوافقًا مع المركب والتطبيق المحدد. الموافقة على متطلبات المخلفات والمناولة والتعبئة قبل التصنيع. لا يتم تضمين أي معالجة في غرف الأبحاث أو إمداد معقم أو تغليف في غرف الأبحاث من خلال ملصق تطبيق كيميائي أو طبي أو أشباه الموصلات.
فحص أجزاء PTFE الدقيقة
يجب أن تمثل طريقة القياس حالة المكون المقبولة. يمكن أن يؤثر التوقيت ودرجة الحرارة والدعم وقوة الاتصال على قراءة ميزة PTFE الناعمة.
- التحقق من درجة المواد
- الرسم / مراجعة CTQ
- فحص المادة الأولى
- القياس أثناء العملية
- الافراج عن لاعبا اساسيا
- استقرار الأبعاد إذا لزم الأمر
- القياس النهائي
- لدغ / فحص السطح
- التعبئة والتغليف
التطوير التنظيمي والمعرف والسمك
استخدم أساليب مناسبة منخفضة القوة وحدد مكان قياس الأبعاد. تجنب ضغط الميزة الناعمة للحصول على نتيجة مضللة.
الأخاديد وأسطح الختم
التحقق من العرض والأعماق والأراضي وحالة الحواف. تعد فحوصات الأبعاد واختبارات التسرب الوظيفية نطاقات منفصلة.
التسطيح
دعم الدولة وضبط النفس ومراجع الإسناد. الحشية المرنة غير المدعومة لا تحدد كل حالة مثبتة.
التركيز والتشغيل
استخدام محور مرجعي محدد وإعداد الفحص. توضيح متطلبات التركيز الغامضة قبل الاقتباس.
القلاوظ
مراجعة التعيين والمشاركة وطريقة التحقق المناسبة للمواد الناعمة.
نتوءات والنظافة
فحص الحواف والممرات الرقيقة بحثًا عن أي نتوءات؛ تأكيد متطلبات التنظيف والحماية قبل الشحن.
حرر من التركيب، وأحضر الجزء إلى حالة القياس المتفق عليها، ثم قم بإجراء الفحص النهائي. قد لا يمثل القياس الذي تم إجراؤه تحت ضغط مشبك التشغيل الجزء الذي تم تسليمه. يجب تحديد طرق عدم اتصال منخفضة القوة أو مناسبة للميزة الفعلية؛ يتم تأكيد توفر الطريقة والمعدات من خلال نطاق الفحص.
إن تقارير الميزات المحددة ووثائق المقالة الأولى والتقارير ذات الأبعاد الكاملة لها نطاقات مختلفة. وافق على القياسات المطلوبة وإمكانية التتبع قبل الطلب. يجب أن يستخدم اختبار المصنع للختم أو المحمل شروطًا محددة إذا طلب ذلك؛ لا يثبت فحص الأبعاد العادي عمر الخدمة.
يجب أن يؤكد فحص الشحنة المراجعة وتحديد المواد والقياسات المتفق عليها والتحكم في الأزيز والتعبئة الواقية. حماية أراضي الختم والأقسام الرقيقة من الضغط المركز أثناء النقل. فصل التلوث الخاص أو الضغط أو قبول الامتثال عن فحص التغليف العام.
PTFE مقابل PEEK وPOM والمواد البلاستيكية الهندسية الأخرى
يعد PTFE جذابًا للمقاومة الكيميائية والاحتكاك المنخفض، ولكن قد يكون البوليمر الأكثر صلابة هو الأفضل حيث يهيمن الدعم الهيكلي وحدود الأبعاد الضيقة.
| مادة | القوة الرئيسية | بالمقارنة مع PTFE |
|---|---|---|
| PTFE | المقاومة الكيميائية والاحتكاك المنخفض. | خط الأساس؛ النعومة والزحف والحركة الحرارية تتطلب الاهتمام. |
| PEEK | الأداء الميكانيكي عبر الظروف الحرارية الصعبة. | أكثر صلابة بشكل عام؛ مراجعة الصف الدقيق والبيئة الكيميائية. |
| POM / Delrin | القدرة على الماكينات والتحكم الميكانيكي في الأبعاد. | أسهل بشكل عام بالنسبة للميزات الميكانيكية المجهزة؛ تختلف حدود الكيمياء ودرجة الحرارة. |
| نايلون | المتانة وارتداء الأداء. | أكثر حساسية للرطوبة. يمكن أن يؤثر التكييف على اللياقة. |
| UHMW | سلوك التآكل والتأثير. | خيار آخر منخفض الاحتكاك؛ تحتاج الملاءمة الكيميائية والحرارية إلى مراجعة التطبيق. |
| PVDF | المقاومة الكيميائية مع صلابة مفيدة. | بشكل عام أكثر صلابة؛ التحقق من التوافق مع الوسيط الفعلي. |
اختر PTFE عندما يفوق التوافق الكيميائي والاحتكاك المنخفض للغاية الصلابة وثبات الأبعاد الضيقة. خذ بعين الاعتبار POM للأجزاء المجهزة ميكانيكيًا حيث تكون حدودها الكيميائية ودرجة الحرارة مقبولة، وPEEK للمتطلبات الميكانيكية والحرارية الأعلى. قم بمراجعة الدرجات الدقيقة بدلاً من التعامل مع هذه الاختيارات كبدائل عالمية.
يجب أن يحافظ البديل المباشر على أكثر من الأبعاد الاسمية. قارن بين الحمل والزحف ودرجة الحرارة والتعرض للمواد الكيميائية والتآكل والأداء الكهربائي والمستندات المطلوبة. قد يؤدي PTFE المملوء إلى تضييق بعض الاختلافات الميكانيكية أثناء تغيير الخصائص الأخرى.
بالنسبة للصمام الكيميائي، قد يكون التوافق الكيميائي وسلوك الختم هو الذي يحكم. للحصول على تركيبات تحديد موقع دقيقة، قد تفوق الصلابة والتحكم في الأبعاد ميزة الاحتكاك الخاصة بـ PTFE. اطلب مراجعة على أساس الدرجة بدلاً من الاختيار على خاصية واحدة.
اقرأ دليل اختيار البلاستيك الهندسي →قطع غيار الآلات PTFE للتطبيقات الصناعية
مراجعة تطبيق المنتج الحقيقي ومتطلبات العملاء. لا يُنشئ اسم الصناعة شهادة مادية أو أداء تم التحقق من صحته.
أشباه الموصلات
تتطلب الأجزاء المعالجة الرطبة والمكشوفة كيميائيًا متطلبات الوسائط الفعلية والنقاء والنظافة والأبعاد.
المعالجة الكيميائية
تحتاج الأختام وأجزاء الصمامات والبطانات ومكونات معالجة السوائل إلى مراجعة التركيز الكيميائي ودرجة الحرارة والضغط.
التعامل مع السوائل
تتطلب المشعبات والأختام والحلقات ومكونات الصمامات منافذ محددة وضغطًا وكيمياء وقبولًا للتسرب.
الكهرباء والالكترونيات
تتطلب العوازل والمكونات الكهربائية مواصفات عازلة وحرارية وتركيبية دقيقة.
المعدات الطبية
استخدم فقط درجة PTFE المحددة مع وثائق الجهاز والمواد المناسبة. لا يُفترض وجود موافقة مزروعة أو معقمة أو طبية.
معدات المختبرات
تتطلب التركيبات المقاومة للمواد الكيميائية ومكونات معالجة العينات مراجعة التوافق والتنظيف والتلوث.
المعدات الغذائية والصيدلانية
استخدم فقط الدرجة المحددة مع الوثائق المناسبة لظروف الاتصال والتنظيف المقصودة.
الآلات الصناعية
تتطلب البطانات وأجزاء التآكل معلومات عن الحمل وسرعة الانزلاق والسطح المضاد وإمكانية الوصول إلى الاستبدال.
تصنيع PTFE من النموذج الأولي إلى الإنتاج
استخدم أدلة التطوير لتأكيد الشكل الهندسي والدرجة والفحص قبل زيادة الكمية. إن ملاءمة النموذج الأولي ليست مؤهلاً كاملاً للخدمة.
النموذج الأولي
التحقق من الملاءمة وهندسة الختم والظروف الكيميائية أو ظروف التحميل التمثيلية من خلال خطة اختبار متفق عليها. تسجيل الانحرافات عن نية الإنتاج.
إنتاج منخفض الحجم
دعم المعدات المتخصصة بالآلات القائمة على الرسم. لا تزال البرمجة والمخزون والتركيبات تخلق تكلفة الإعداد.
كرر الإنتاج
مركب التحكم، ونموذج المخزون، ومراجعة الرسم، وعقد العمل، والتفتيش لأوامر OEM المتكررة.
مشاركة الطلب المتكرر المتوقع ومتطلبات إعداد التثبيت. قد تكون الأغطية الواقية أو علامات التوجيه أو العبوات المنفصلة مفيدة لإغلاق الأجزاء، ولكن يجب تحديدها. تأكد من أي عينة معتمدة والأبعاد أو نتائج الاختبار التي تحدد القبول.
يمكن أن يؤثر التغيير في مادة الحشو أو مخزون المورد أو العملية على الجزء النهائي. قم بمراجعة البدائل وتغييرات المراجعة قبل إعادة استخدام أدلة القبول السابقة. يتم تأكيد التسليم وتوافر المخزون في عرض الأسعار.
لماذا تختار TOPS Plastics لتصنيع PTFE؟
تربط مراجعة الرسم لدينا بين المركب وبيئة التشغيل وقبول الأبعاد قبل الإنتاج.
الخبرة الهندسية البلاستيكية
قم بمراجعة حركة البوليمر ودعمها وقياسها بدلاً من معاملة PTFE كمعدن.
دعم اختيار الصف PTFE
حدد المركب البكر أو المعبأ والمقايضات التي تهم التطبيق.
الطحن والخراطة باستخدام الحاسب الآلي
قم بمطابقة العملية بالهندسة المنشورية أو الدورانية والميزات ذات الصلة.
مراجعة واقعية للتسامح
مناقشة الأبعاد الحرجة والشروط المتفق عليها قبل الالتزام بالحدود العددية.
دعم سوق دبي المالي
قم بمراجعة الجدران والتجويف والخيوط والأختام والحواف المعرضة للنتوءات.
النموذج الأولي للإنتاج
استخدم أدلة التطوير المعتمدة لتخطيط عمليات التشغيل التجريبية والمتكررة.
فحص الأبعاد الحرجة
الموافقة على فحوصات CTQ والتوقيت ودرجة الحرارة ونطاق التقرير.
تصنيع المعدات الأصلية المخصصة
التصنيع وفقًا لرسومات العملاء الخاضعة للرقابة ومتطلبات المواد المعتمدة.
كيف نقوم بتصنيع أجزاء PTFE المخصصة
قم بتكييف مسار التصنيع مع متطلبات المركب والهندسة والقبول المحددة. تتم مراجعة الاستقرار والاختبار والتنظيف الخاص عند الحاجة.
01 - تحميل CAD والرسم
توفير المراجعات والوحدات ومرجع الإسناد وميزات CTQ الخاضعة للرقابة.
02 — تأكيد درجة PTFE
حدد البكر أو المملوء، وتسمية المورد، ونوع الحشو وأي سجلات مواد إلزامية.
03 — مراجعة شروط الخدمة
توفير درجة الحرارة والتعرض للمواد الكيميائية والضغط والحمل وظروف الانزلاق.
04 — مراجعة الأبعاد الحرجة
تحديد واجهات الختم والتجويف والملاءمة وظروف الفحص.
05 - خطة العمل
دعم الهندسة مع تقليل الضغط والتشويه.
06 - الطحن / الخراطة باستخدام الحاسب الآلي
استخدم الأدوات المناسبة والاشتباك وإخلاء الرقائق للمجمع.
07 - إزالة الأزيز
قم بحماية الحواف الوظيفية مع إزالة نتوءات ناعمة من الميزات المتقاطعة التي يمكن الوصول إليها.
08 — الاستقرار إذا لزم الأمر
إحضار الجزء الذي تم إصداره إلى حالة القياس المتفق عليها؛ مراجعة أي علاج على حدة.
09 - التفتيش النهائي
التحقق من الأبعاد والأسطح المقبولة وأي اختبارات متفق عليها بشكل منفصل.
10 — التنظيف والتعبئة والتغليف
استخدم التنظيف المتوافق المحدد وقم بحماية الأختام والتجويف والمقاطع الرقيقة للشحن.
الأسئلة الشائعة حول التصنيع PTFE / Teflon
إجابات مباشرة على الدرجات المملوءة والزحف والحركة الحرارية وتطبيقات الختم والتصنيع الدقيق.
هل Teflon هو نفس PTFE؟
PTFE هو اسم بوليمر عام. Teflon™ هي علامة تجارية تابعة لشركة Chemours تُستخدم في بعض منتجات البوليمرات الفلورية، بما في ذلك PTFE. غالبًا ما يستخدم المشترون الكلمات بشكل غير رسمي، لكن مواصفات PTFE لا تثبت وجود راتينج ذو علامة تجارية.
ما هو تصنيع Teflon؟
تشير المعالجة Teflon عادةً إلى مخزون PTFE الخاص بالتصنيع باستخدام الحاسب الآلي في الأختام والبطانات والعوازل ومكونات الصمامات القائمة على الرسم. تأكيد التعيين الدقيق للمادة؛ تعد معالجة المخزون وتطبيق طلاء الفلوروبوليمر من الخدمات المختلفة.
هل يمكن تصنيع Teflon / PTFE باستخدام الحاسب الآلي؟
نعم، يمكن طحن مخزون PTFE باستخدام الحاسب الآلي، وتحويله، وحفره، وملله للأجزاء المخصصة. تتطلب النعومة وضغط التركيب ودرجة الحرارة الاهتمام. إذا كانت هناك حاجة إلى راتينج ذو علامة تجارية معينة، فتأكد من توفر المخزون والوثائق.
هل من السهل تصنيع PTFE؟
يتم قطع PTFE بسهولة، ولكن التصنيع الدقيق يتطلب دعمًا دقيقًا وأدوات حادة وتحكمًا في الأبعاد. النعومة والنتوءات والحركة بعد فك التثبيت يمكن أن تجعل القطع النظيف أسهل من تحقيق ملاءمة محكمة وثابتة.
لماذا يصعب الحفاظ على PTFE في ظل التفاوتات الصارمة؟
يمكن أن تؤثر النعومة والتمدد الحراري والزحف وتشويه التركيبات على أبعاد PTFE. حدد الدرجة والهندسة ودرجة الحرارة والدعم وتوقيت القياس قبل الموافقة على التسامح.
ما هو الفرق بين PTFE البكر والمملوء؟
لا يحتوي Virgin PTFE على حشو معزز مقصود؛ يحتوي PTFE المملوء على مادة مضافة محددة تعمل على تغيير الأداء. يمكن أن تعمل مواد الحشو على تحسين سلوك التآكل أو الزحف ولكنها قد تغير التوافق الكيميائي والنقاء والخواص الكهربائية.
هل يمكن طحن وتحويل PTFE باستخدام الحاسب الآلي؟
نعم، يمكن طحن PTFE باستخدام الحاسب الآلي وتحويله للأجزاء القائمة على الرسم. طحن الألواح والكتل والمشعبات، أثناء طحن الأختام والبطانات والأكمام؛ الدعم والأبعاد المقبولة تحكم المسار.
ما هي التفاوتات التي يمكن تحقيقها على أجزاء PTFE المُشكَّلة؟
تعتمد التفاوتات الممكن تحقيقها على المركب الفعلي وحجم الميزة والهندسة وظروف الفحص. أرسل الرسم للمراجعة بدلاً من تطبيق قيمة عالمية واحدة على كل مكون من مكونات PTFE.
هل يزحف PTFE تحت الحمل؟
نعم، يمكن أن يتشوه PTFE بمرور الوقت تحت الحمل المستمر. تقييم الضغط والمدة ودرجة الحرارة والمركب عند تصميم واجهات مثبتة أو محملة أو مانعة للتسرب.
كيف تؤثر درجة الحرارة على أبعاد PTFE؟
التغيرات في درجات الحرارة يمكن أن تغير بشكل كبير أبعاد PTFE. قم بمراجعة مواد التوسعة الخاصة بالصف وطول الجزء والتزاوج وتحديد شرط مرجعي ثابت للقبول.
ما هي الأجزاء التي يتم تشكيلها عادة من PTFE؟
تشمل الأجزاء المُشكَّلة الشائعة الأختام والجوانات والبطانات والمحامل العادية والخواتم والأكمام والعوازل ومكونات الصمامات. يحتاج كل جزء إلى معايير قبول مركبة ووظيفية محددة.
هل PTFE مناسب للتطبيقات الكيميائية وأشباه الموصلات؟
يمكن أن يناسب PTFE العديد من التطبيقات الكيميائية وأشباه الموصلات عندما يفي الصف الفعلي بمتطلبات الخدمة. التحقق من الوسائط والنقاء والنظافة والتوثيق. علامة PTFE العامة غير كافية.
كيف يمكن مقارنة PTFE مع PEEK أو Delrin؟
يؤكد PTFE على المقاومة الكيميائية والاحتكاك المنخفض، بينما يوفر PEEK وDelrin عمومًا صلابة أكبر وتحكمًا ميكانيكيًا أسهل في الأبعاد. حدد باستخدام الحمل الحقيقي ودرجة الحرارة والبيئة الكيميائية والملاءمة المطلوبة.
هل PTFE أفضل من PEEK للتطبيقات الكيميائية؟
لا يوجد فائز عالمي. غالبًا ما يتم اختيار PTFE للمقاومة الكيميائية والاحتكاك المنخفض، بينما يوفر PEEK بشكل عام المزيد من الصلابة والأداء الميكانيكي. قارن الدرجات الدقيقة مع الوسط والتركيز ودرجة الحرارة والضغط والمستندات المطلوبة.
درجة PTFE الخاصة بك. شروط الخدمة الخاصة بك.
احصل على عرض أسعار لأجزاء PTFE المخصصة
قم بتحميل ملف CAD أو الرسم الهندسي الخاص بك وحدد درجة PTFE ونوع الحشو والكمية والأبعاد الحرجة ودرجة حرارة التشغيل والبيئة الكيميائية وظروف التحميل. يمكن لفريقنا مراجعة المواد واستراتيجية التسامح ونهج التصنيع قبل عرض الأسعار.
الشركة والاسم والبريد الإلكتروني والهاتف مطلوبة. الكمية ورقم القطعة والبلد اختيارية. أرسل الرسومات والمتطلبات الفنية عبر البريد الإلكتروني.
info@tops-precision.comSTEP / STP / IGES / X_T / DWG / DXF / PDF أو ZIP، بحد أقصى 10 ميجابايت. يمكن مشاركة الملفات الأكبر حجمًا عبر البريد الإلكتروني. يرجى الموافقة على التعامل مع الملفات السرية قبل إرسال الرسومات الحساسة.
