カスタム精密部品のナイロン機械加工サービス

ナイロンCNC加工能力

加工ルートを確立する前に、ポリアミドのグレードと許容される材料条件を定義します。在庫の有無、公差、文書はプロジェクトごとに確認されます。

ナイロンとは何ですか?

ナイロンは、ポリアミド (PA) と呼ばれるエンジニアリング熱可塑性プラスチックの一種です。 Its combination of toughness, mechanical strength, wear behavior and low weight makes it a candidate for industrial motion and support components.

POM / Delrin とは異なり、ナイロンは環境中の湿気をかなり吸収します。寸法と機械的特性は、乾燥したストック状態と最終的な動作環境の間で変化する可能性があります。したがって、材料の選択にはグレードと定義された条件の両方が必要です。

「ナイロン」のみを指定するのではなく、正確なサプライヤーの指定を使用してください。 PA6、PA66、鋳造グレードおよび強化配合物は異なる挙動を示します。色は、化学的性質、充填剤、潤滑剤、または食品との接触の適合性を確立するものではありません。実際のアプリケーションと承認された材料記録管理の選択。

技術的な参考資料: Ensinger ポリアミド加工ガイド

CNC 機械加工部品にナイロンを選択する理由

衝撃、摩耗、靭性が重要な場合には、ナイロンが実用的な選択肢となることがよくあります。乾燥した材料のデータシートのみを使用するのではなく、実際の湿度と温度条件で特性を比較してください。

当社が加工するナイロングレード

サプライヤーのグレード、素材の形状、補強材、水分の状態を確認します。これらのグレード ファミリは選択オプションです。見積前に在庫と適合性を確認してください。

キャストナイロンは製造ルートを説明するものであり、個別の PA 化学薬品を説明するものではありません。オイル充填、潤滑剤改質、および強化された鋳造配合物は、個別に識別する必要があります。一般的な青または黒のストック形状を、承認された商用グレードの代わりに使用しないでください。

強化されたコンポーネントの場合、どの面が機能するのか、また素材の向きがどのように制御されるのかを確認してください。フィラーの公称パーセンテージだけでは等方性特性は確立されません。食品、電気、自動車関連の文書は、選択した配合と使用目的に関連している必要があります。

技術的な参考資料: 三菱化学グループのナイロングレードポートフォリオ

PA6、PA66、キャストナイロンの違いは何ですか?

PA6 および PA66 はポリアミドの化学を説明します。キャストナイロンは一般にキャスト PA6 ストックを指します。グレード固有の機械データ、ストックサイズ、および水分反応に基づいて選択してください。

PA66 は、防湿性がある、または PA6 より寸法が安定しているという理由で販売すべきではありません。温度、湿度、強化材、素材の加工、テスト条件によって比較が変わる可能性があります。同等の条件下で取得されたサプライヤーのデータを使用します。

押出形状が利用できない場合には、より大きな鋳造ブランクが商業的に実用的である可能性があります。十分な加工代と応力解放の計画がまだ必要です。また、直径が大きく厚い部分では、小さな薄い部分よりも水分平衡が遅くなります。

当社のナイロン CNC 機械加工サービス

熱、サポート、材料の状態を管理しながら、プロセスを形状に合わせます。

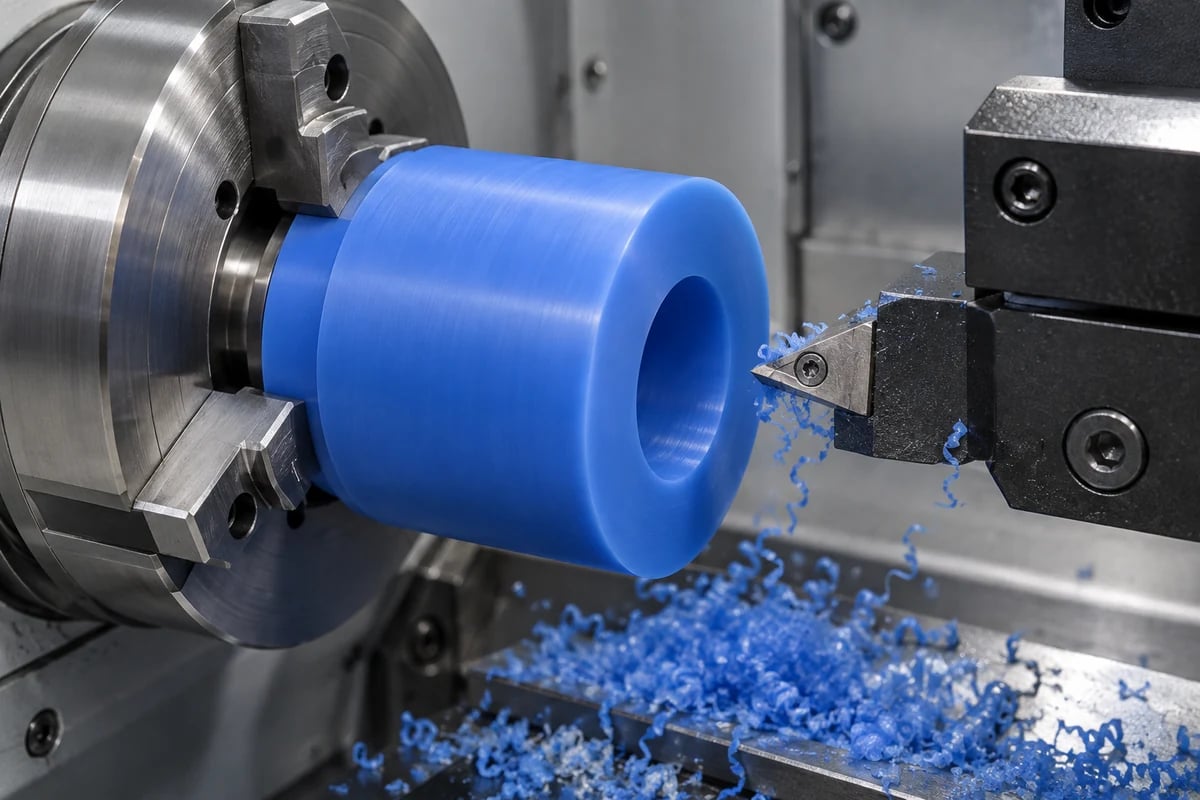

鋭利なツールと適切な係合は、摩擦や局所的な熱を避けるのに役立ちます。切りくずはローラーに巻きついたりポケットの中で再切断されるのではなく、切断ゾーンから離れる必要があります。切断パラメータは、汎用ナイロンのレシピからコピーされるものではなく、グレードと操作に合わせて選択されます。

固定具は、柔軟な壁を人工的な形状に強制することなくコンポーネントをサポートする必要があります。ロングスリーブの場合はサポート、クランプ接触、リリース後の検査を見直してください。ポリマーねじがクリープしたり変形したりする可能性があるため、ねじ付きインターフェースではかみ合わせと組み立て荷重の確認が必要です。

なぜナイロンには特殊な加工管理が必要なのでしょうか?

ナイロンは機械加工に適していますが、柔軟性、熱、素材の応力、湿気がプログラムされたカッター パスを超える寸法に影響を与える可能性があります。

工具オフセットを使用して穴を修正する前に、測定値が温度、拘束、または材料の状態によって変化したかどうかを確認してください。アンクランプ後に寸法が変動することは、安定した加工オフセットとは別の問題です。

最初の記事では、合意された検査状態と製造状態を比較する機会を提供します。改訂、ストックグレード、測定条件を記録します。これはプロセスをレビューするアプローチであり、特定の顧客プロジェクトが完了したと主張するものではありません。

ナイロンの加工公差

達成可能な許容差は、グレード、湿気の状態、形状、壁の厚さ、サイズ、温度、ワーク保持および使用環境によって異なります。数値限界は実際の図面と照らし合わせて検討されます。

品質にとって重要な寸法、データム参照、および単位を特定します。サポートされるベアリングボアと長くて薄いガイドには、異なる制御戦略が必要です。すべての重要でない表面に同じ厳しい許容値を課すのではなく、機能インターフェイスに狭い制限を適用します。

寸法が乾燥状態、調整済み、または指定された使用状態に適用されるかどうかに同意します。測定温度、関連する場合は経過した安定時間、サポートおよび接触力を含めます。嵌合部品チェックは、その方法と合否を文書化することで、寸法検査を補足することができます。

湿気はナイロン機械加工部品にどのような影響を与えますか?

ナイロンは吸湿性があり、環境の湿気を吸収します。水分含有量の変化により、正確に機械加工されたコンポーネントが機械から出荷された後のサイズと剛性が変化する可能性があります。

金属ハウジング内のナイロンブッシュの場合、自由ブッシュと取り付けられたブッシュは必ずしも同じように動くわけではありません。湿気、干渉、壁の拘束は相互作用します。シャフトとハウジングの寸法、材質、およびクリアランス要件を供給します。すべてのボアに 1 つの膨らみ代を適用しないでください。

ギアペアの場合、歯のサイズと中心関係の変化がバックラッシュと接触に影響を与える可能性があります。湿度範囲、ウェットクリーニングまたは水浸し、負荷、動作温度を定義します。必要に応じて、適切な機能テストを行って、意図したメッシュの状態を確認します。

水分の吸収は時間に依存し、切片の厚さ、露出、温度の影響を受けます。部品の横にある湿度の測定値は、その内部が平衡していることを証明するものではありません。設置の準備中は、納入状態がサービス状態と等しいと仮定するのではなく、合意された調整状態と保管履歴を考慮してください。

機械加工されたナイロンのコンディショニングはいつ行う必要がありますか?

重要な寸法が既知の湿度または湿潤環境に対応する必要がある場合は、調整を検討してください。最終的な公差を約束する前に、材料の状態を確立します。

1. ナイロングレードの選択
2. サービス環境の定義
3. 必要に応じて在庫を状態にします
4. ラフマシン
5. 必要に応じてストレスを軽減する
6. 仕上げ機
7. 安定化 / コンディションを整える
8. 最終検査

湿気の調整とストレスの軽減により、さまざまな問題が解決されます。コンディショニングにより水分含有量が変化します。ストレス管理は、素材の加工や材料の除去に伴う動きに対処します。熱処理によっても水分の状態が変化する可能性があるため、その順序をグレードごとに検討する必要があります。

要求の厳しい形状の場合、ルートを見直して荒加工と最終サイジングを分離し、作業間のコンディショニングや安定化を含めることができます。仕上げ後の最終調整により、寸法が再び変動する可能性があります。受け入れられた最終状態に同意し、ルートを解放する前にその動きを評価します。

すべてのナイロングレードに対して、任意の熱湯浸漬や固定オーブンサイクルを使用しないでください。サプライヤーの指示、厚さ、充填剤、および受け入れ要件によって手順が制御されます。当社では、検証済みのプロセスがなければ、一般的なコンディショニング温度や期間を公表しません。

材料の指定、開始条件、使用された場合には処理、保管条件、および最終検査状態を記録します。工場でのテストでは、フィット感や機能が湿気の影響を受けやすい場合、指定された状態を再現する必要があります。試作品をすぐに測定しただけでは、長期安定性の証拠としては不十分です。

技術的な参考資料: Ensinger ストックのプラスチック加工およびコンディショニングに関するガイダンス

CNC 機械加工ナイロン部品の設計ガイドライン

実際の材料の状態と機能を考慮した設計を行いながら、サポートされた切断と有意義な検査を可能にします。

図面では、必須のパフォーマンス要件と、DFM 中に議論できる優先事項を区別する必要があります。ボア、ベアリングシート、または位置決め面が機能を決定する場合は、相手コンポーネントを含めます。

交換部品の場合は、サンプルだけでなく、摩耗箇所と故障の状況も提供してください。摩耗したサンプルは、意図した元の寸法を維持できない場合があります。製造前に再構築された形状と承認されたリビジョンを確認してください。

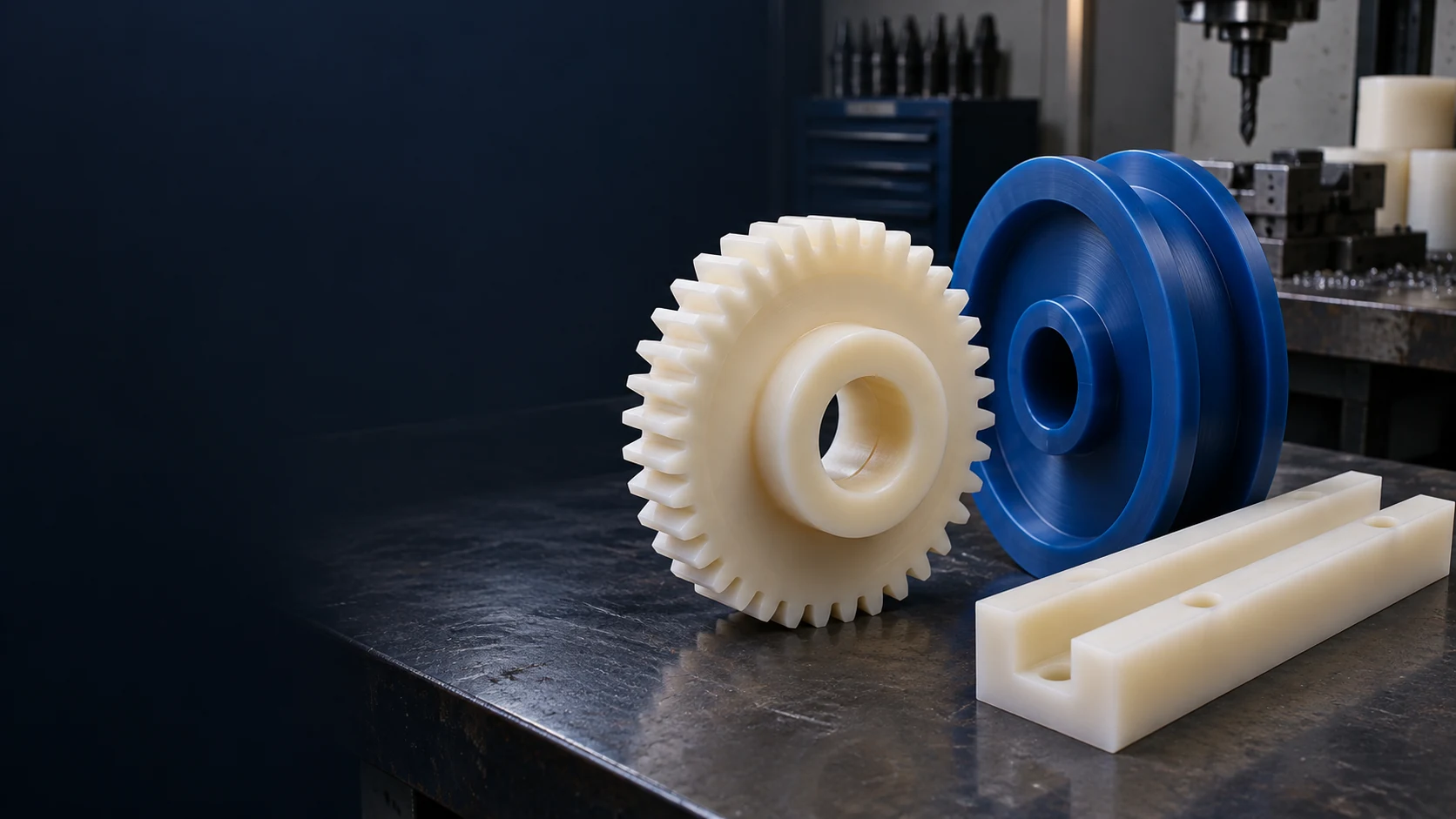

当社が製造するカスタムナイロン部品

これらの図面ベースのコンポーネント ファミリは、ナイロン加工の範囲を示しています。画像は AI によって生成されたコンセプトであり、固定されたカタログ製品や検証済みの顧客プロジェクトではありません。

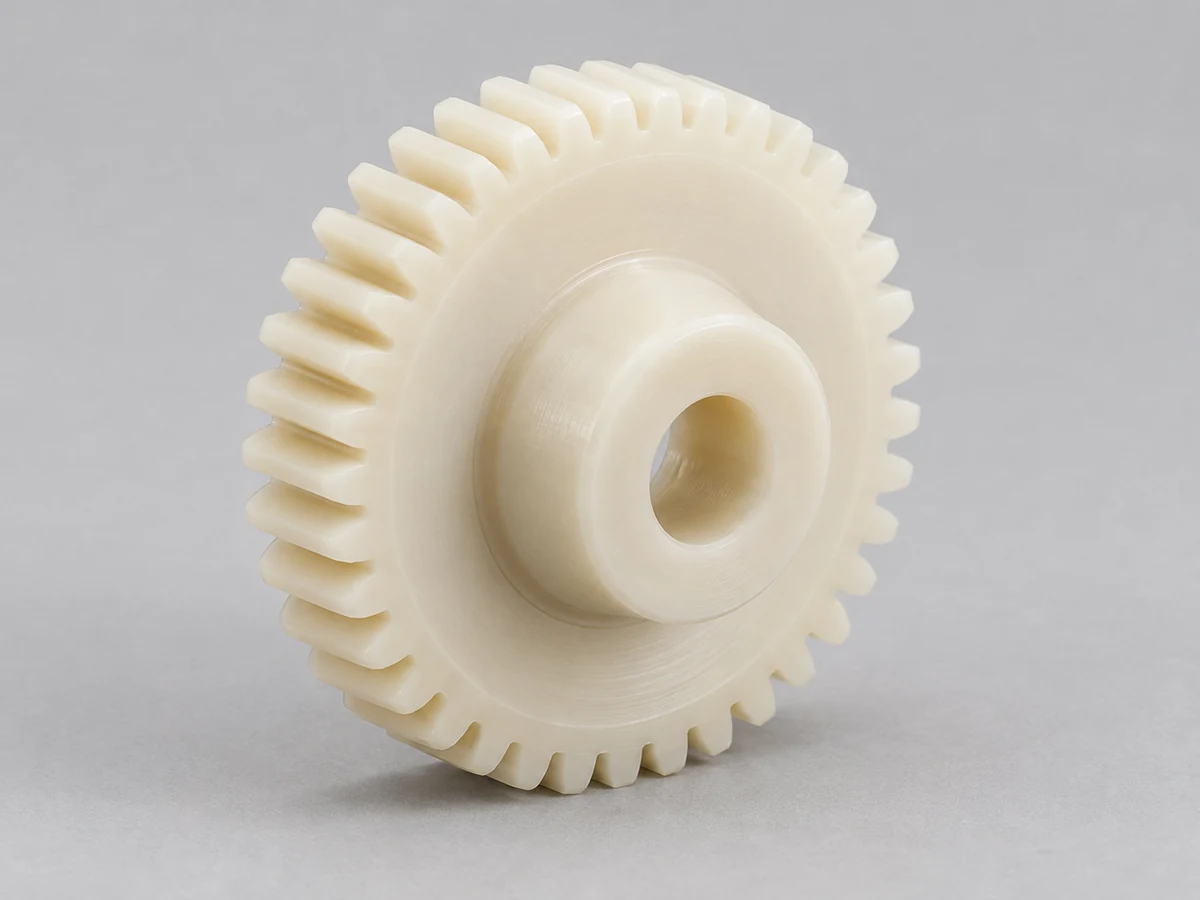

ナイロンギア

歯、バックラッシュ、相手歯車、トルク、および許容される水分状態を定義します。

さらに詳しく →

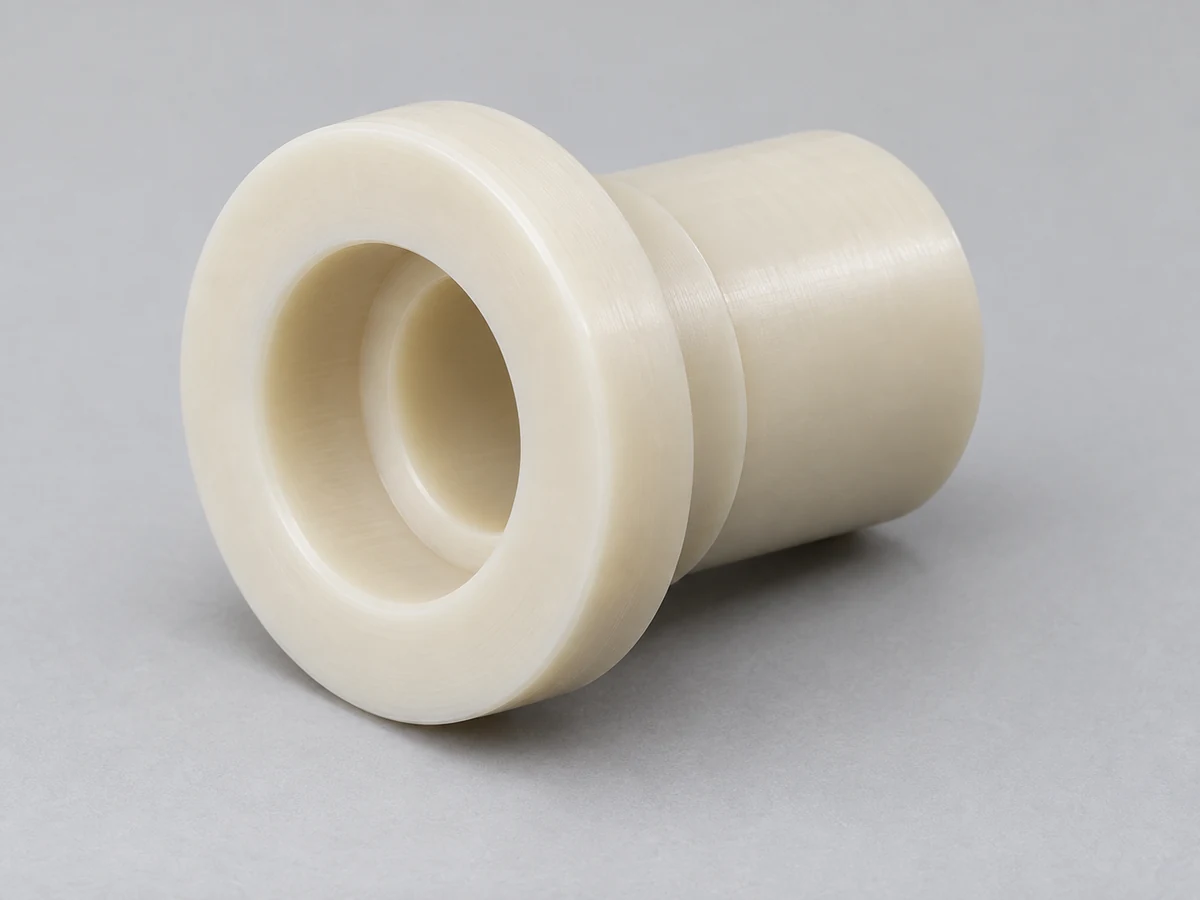

ナイロンブッシュ

シャフトとハウジングのフィット感、潤滑、荷重、濡れた状態を確認してください。

さらに詳しく →

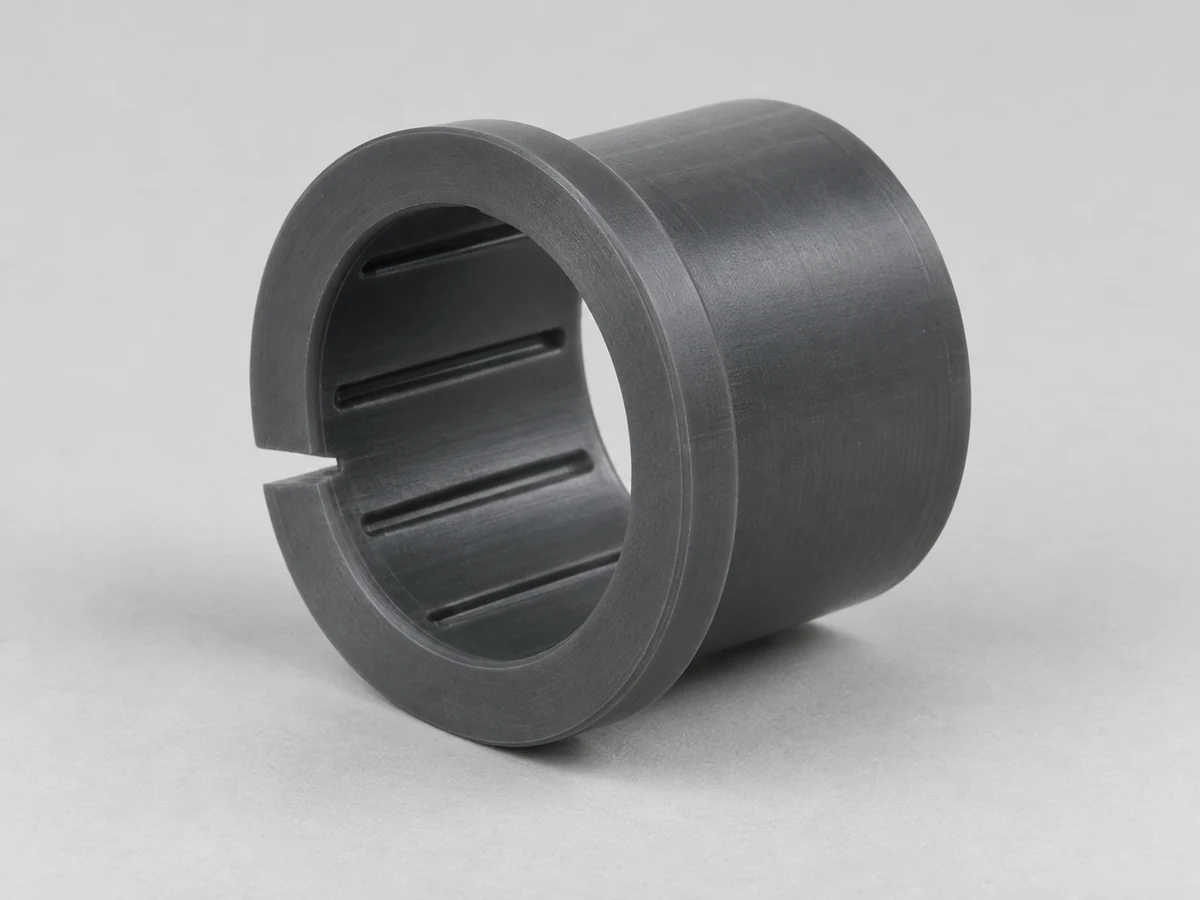

ナイロンベアリング

すべり軸受のすきま、対向面、速度、および摩耗の許容値を指定します。

さらに詳しく →

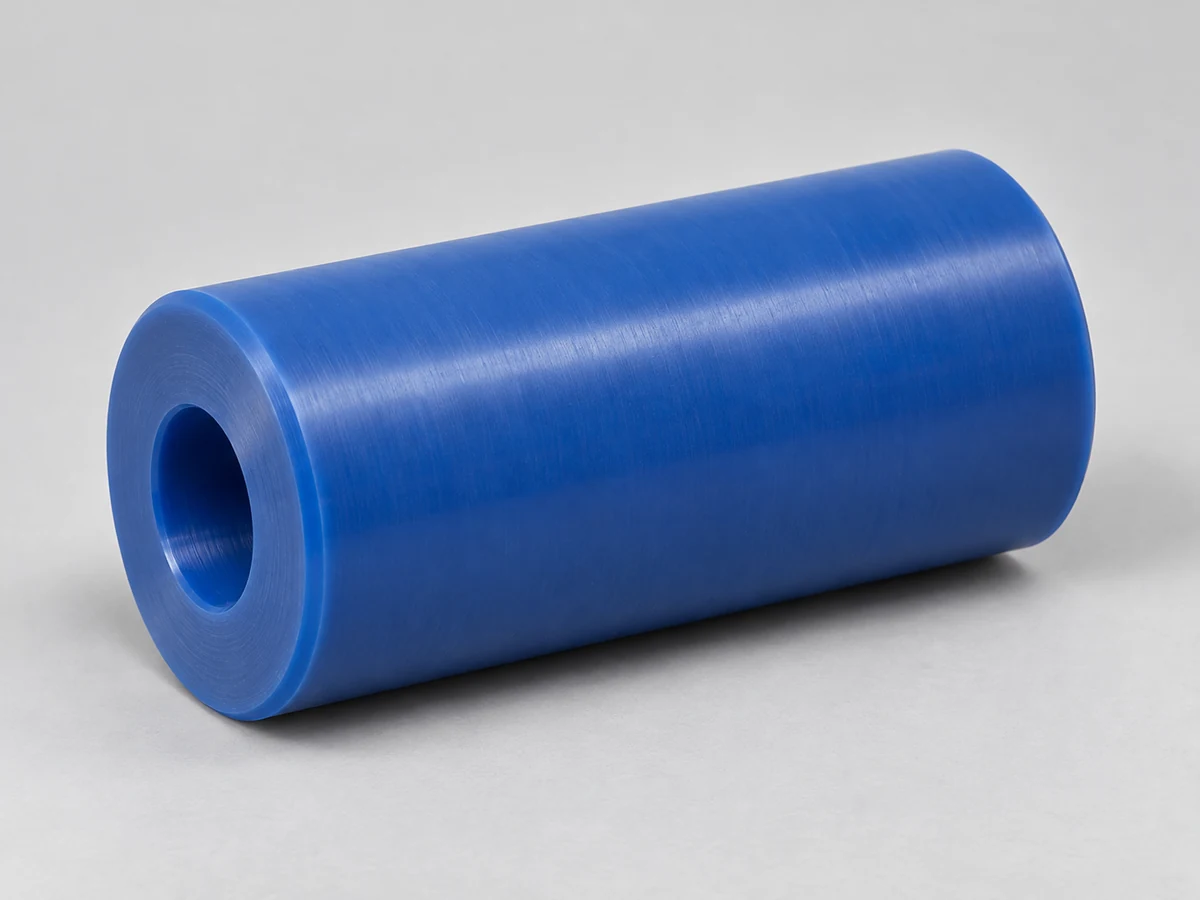

ナイロンローラー

作動直径、シャフトのフィット感、振れ、サポートされる荷重を定義します。

さらに詳しく →

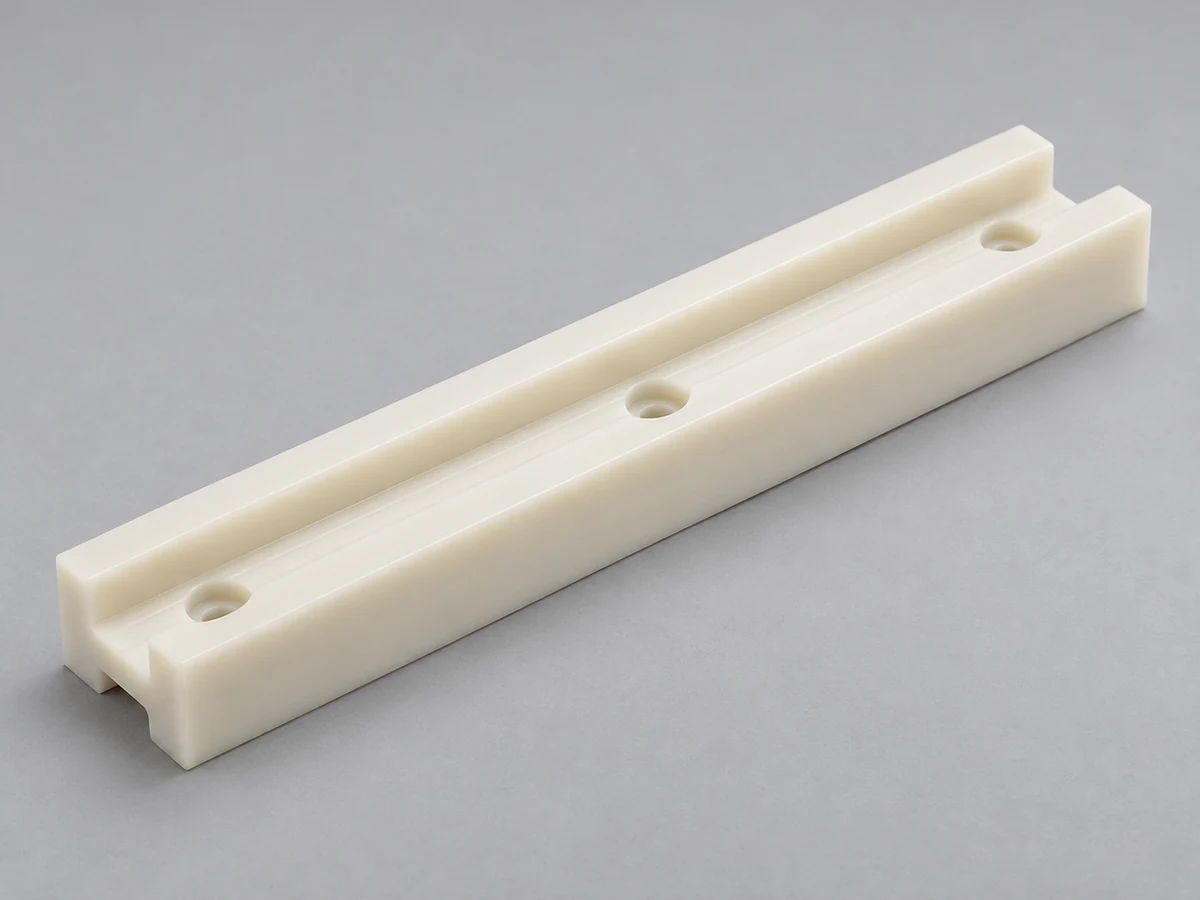

ナイロンガイド

湿度変化に対するプロファイル、取り付け、移動距離、およびクリアランスを指定します。

さらに詳しく →

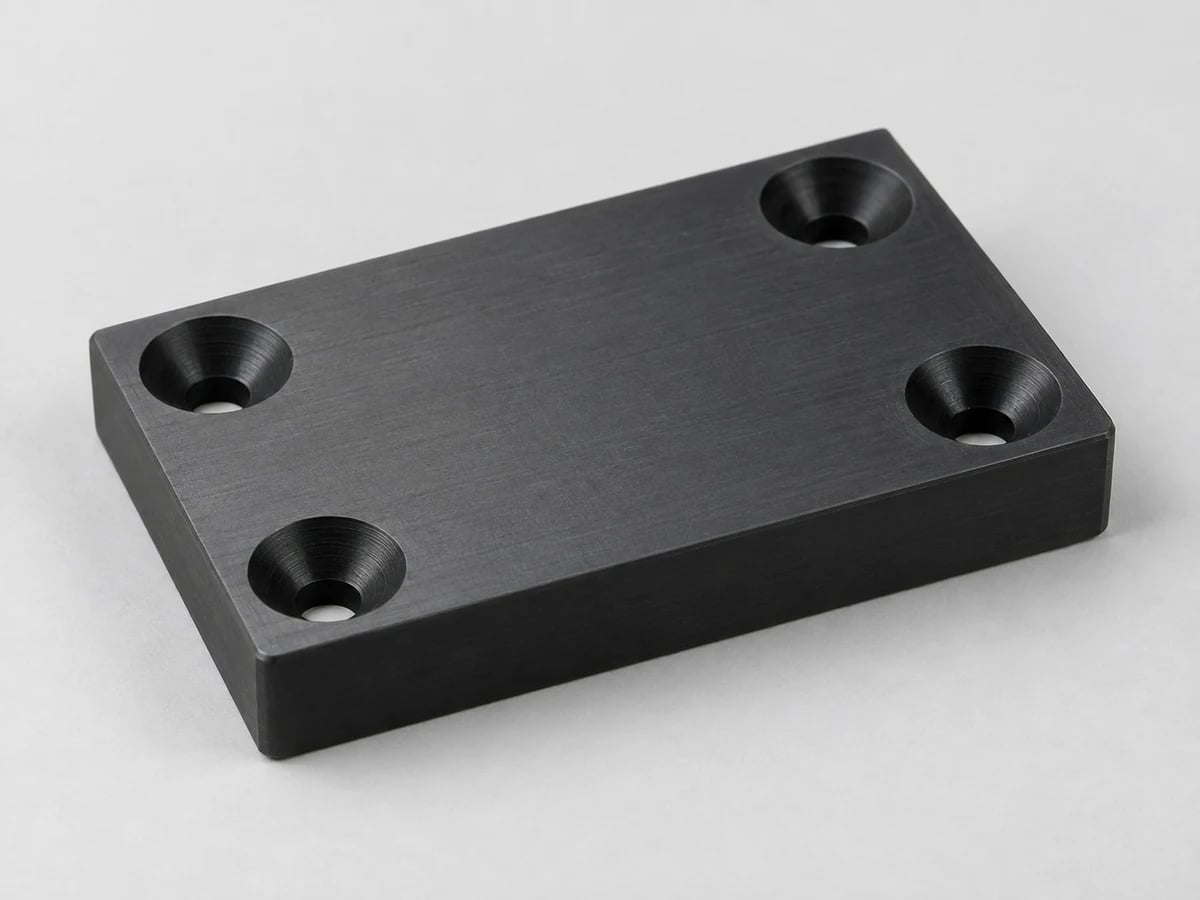

ナイロン摩耗パッド

接触圧、摺動方向、交換厚みを見直してください。

さらに詳しく →

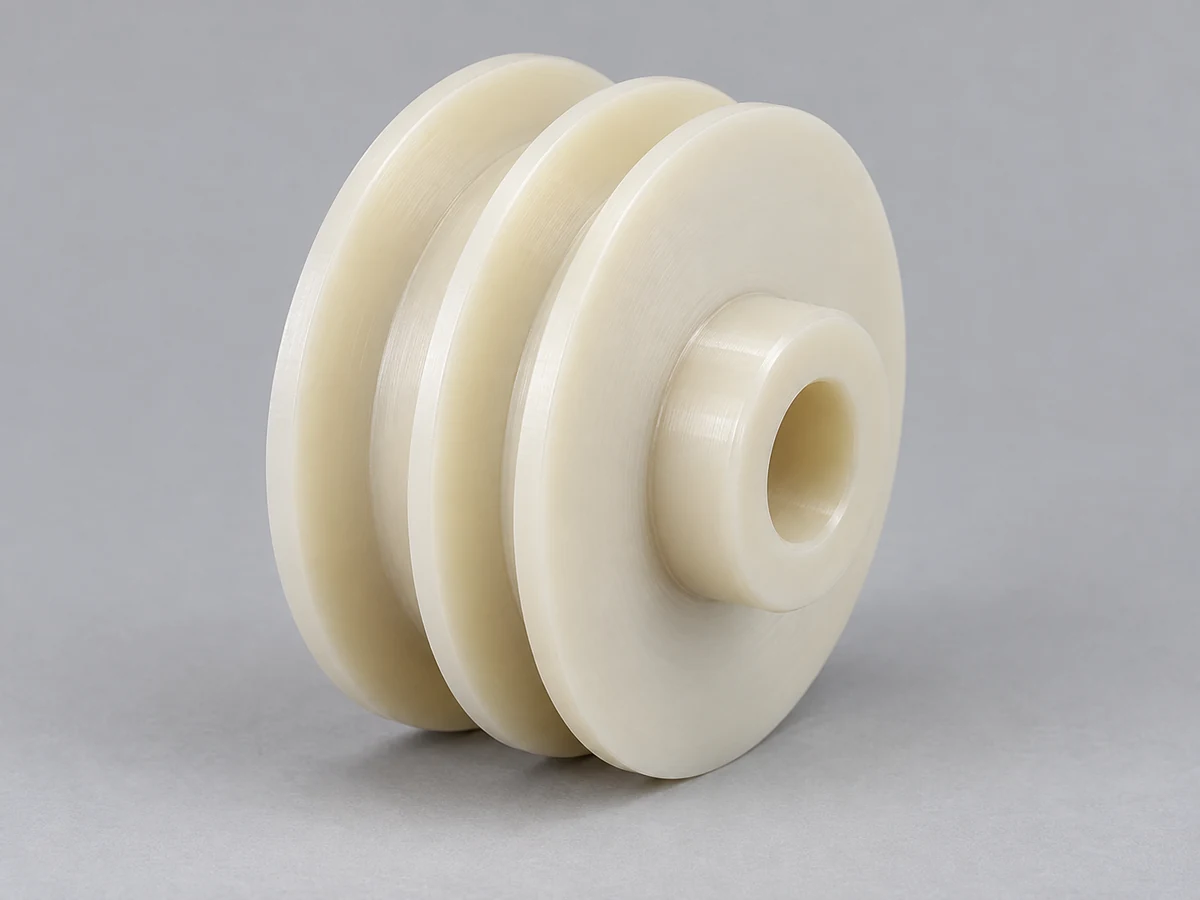

ナイロンプーリー

ベルトのプロファイル、ハブのフィット感、速度、トルクを定義します。

さらに詳しく →

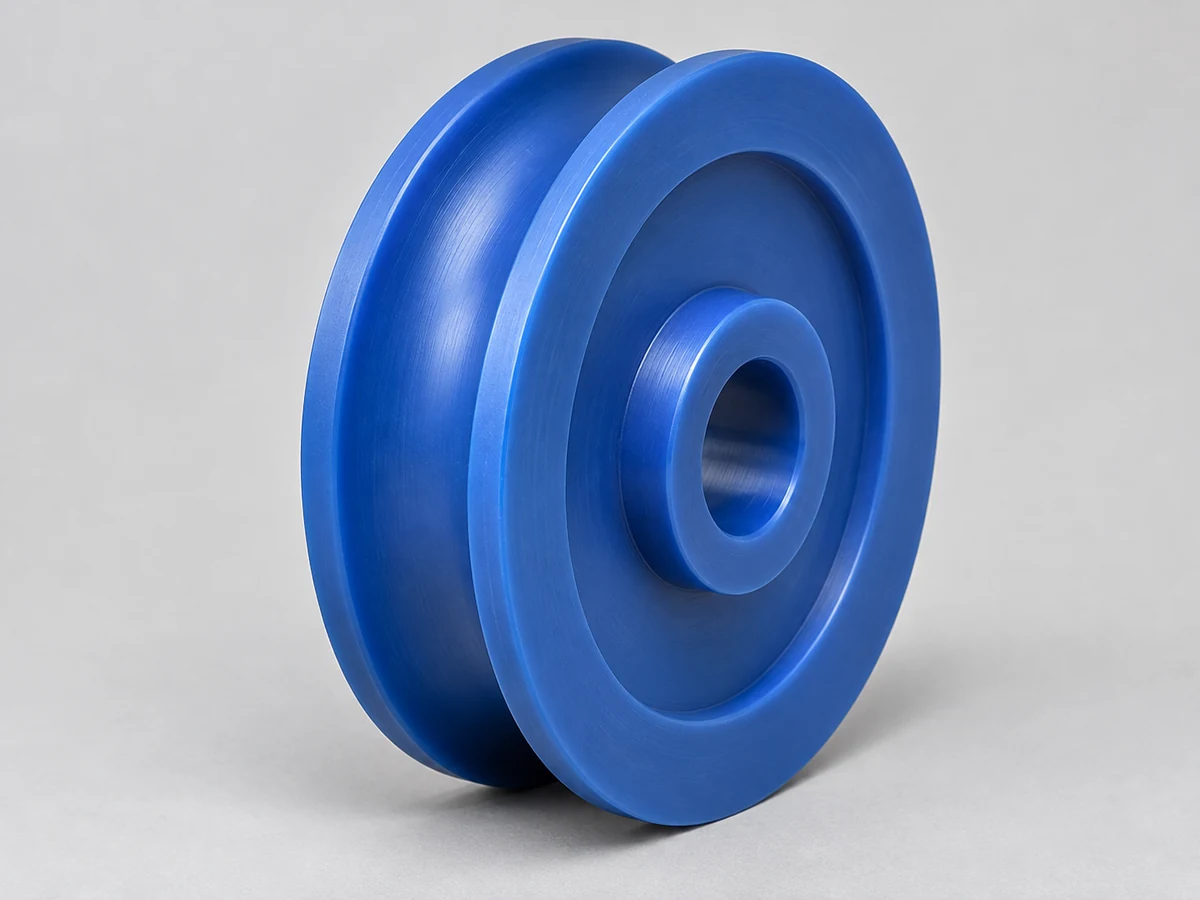

ナイロンシーブ

ロープの溝、ベアリングの境界面、荷重および使用条件を指定します。

さらに詳しく →

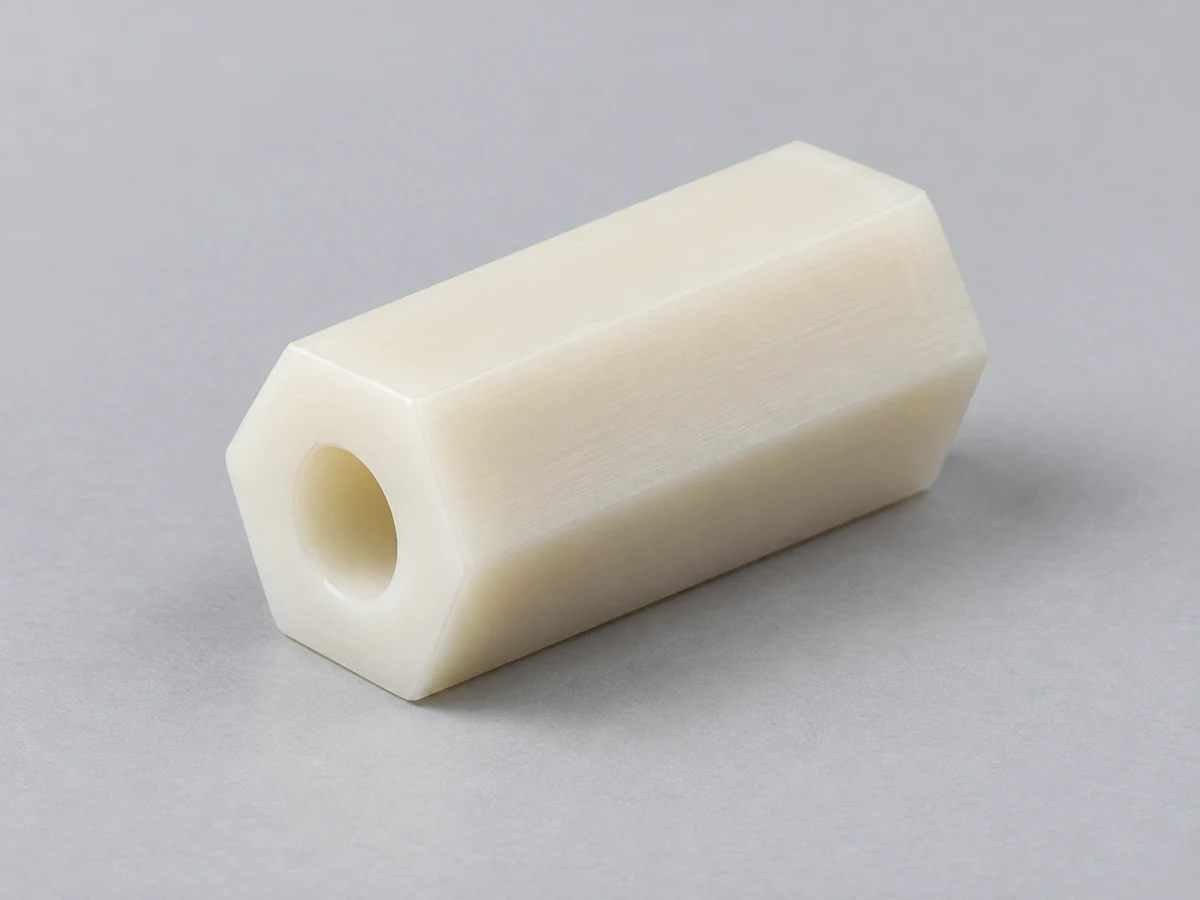

ナイロンスペーサー

アセンブリの分離と持続的な圧縮荷重を定義します。

さらに詳しく →

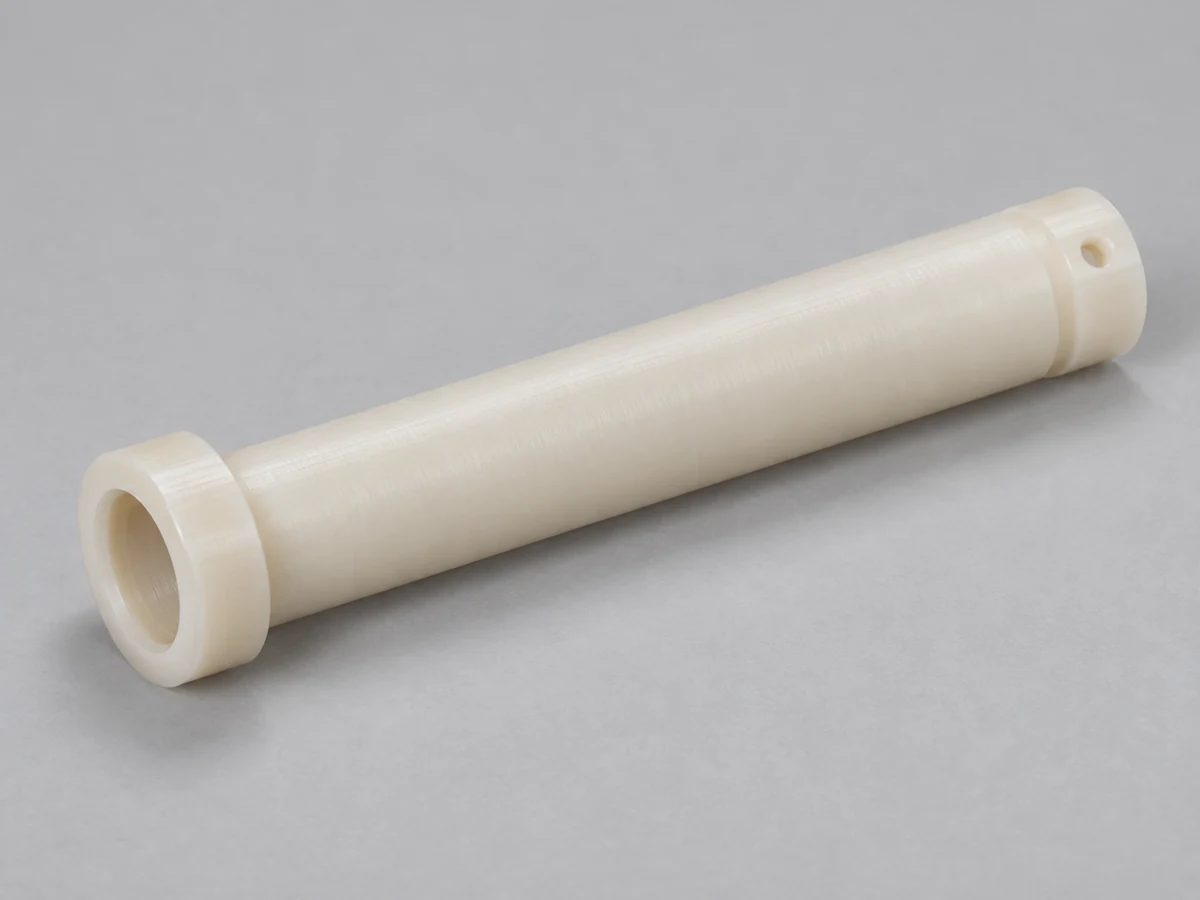

ナイロンスリーブ

穴、肉厚、長さ、旋削時のサポートを見直してください。

さらに詳しく →

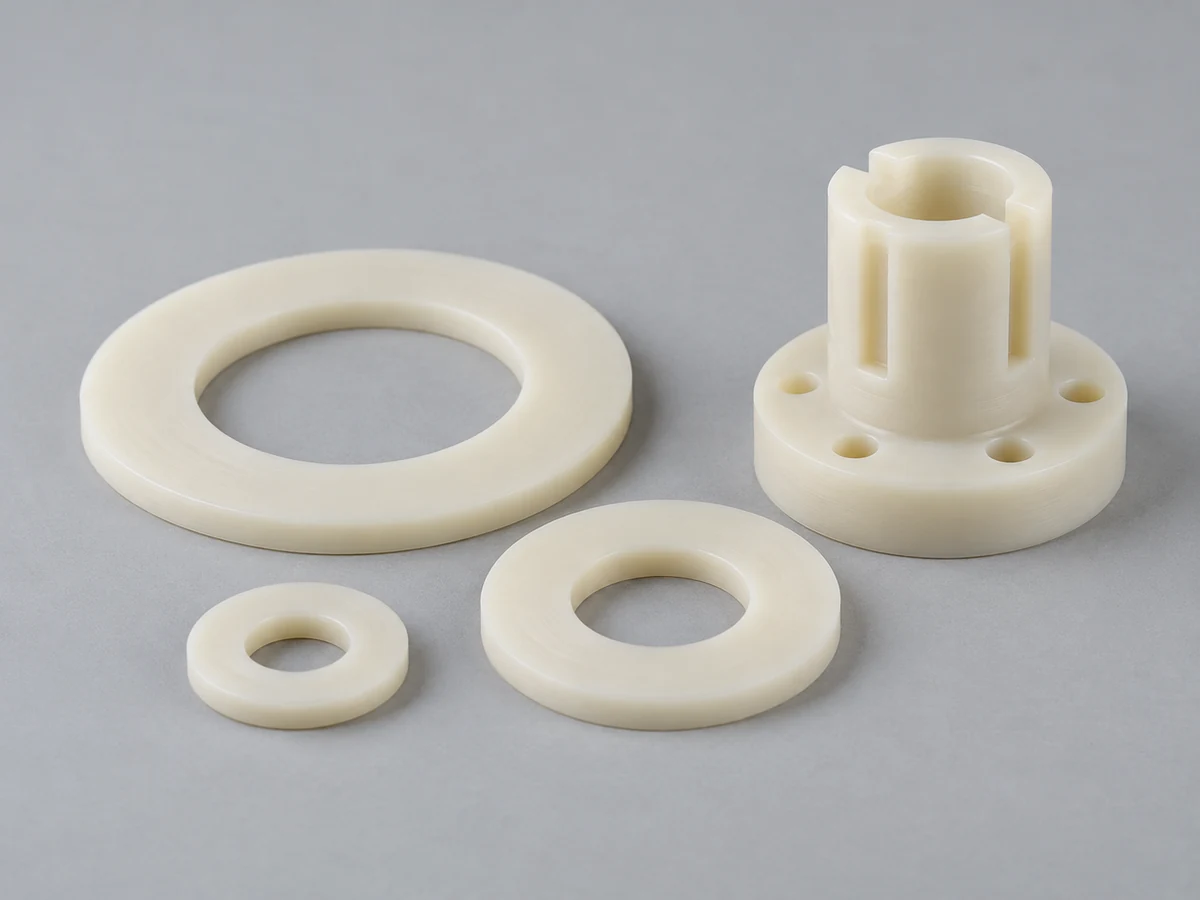

ナイロンワッシャー

永久的な予荷重保持を想定せずに、厚さ、接触面積、荷重を指定します。

さらに詳しく →

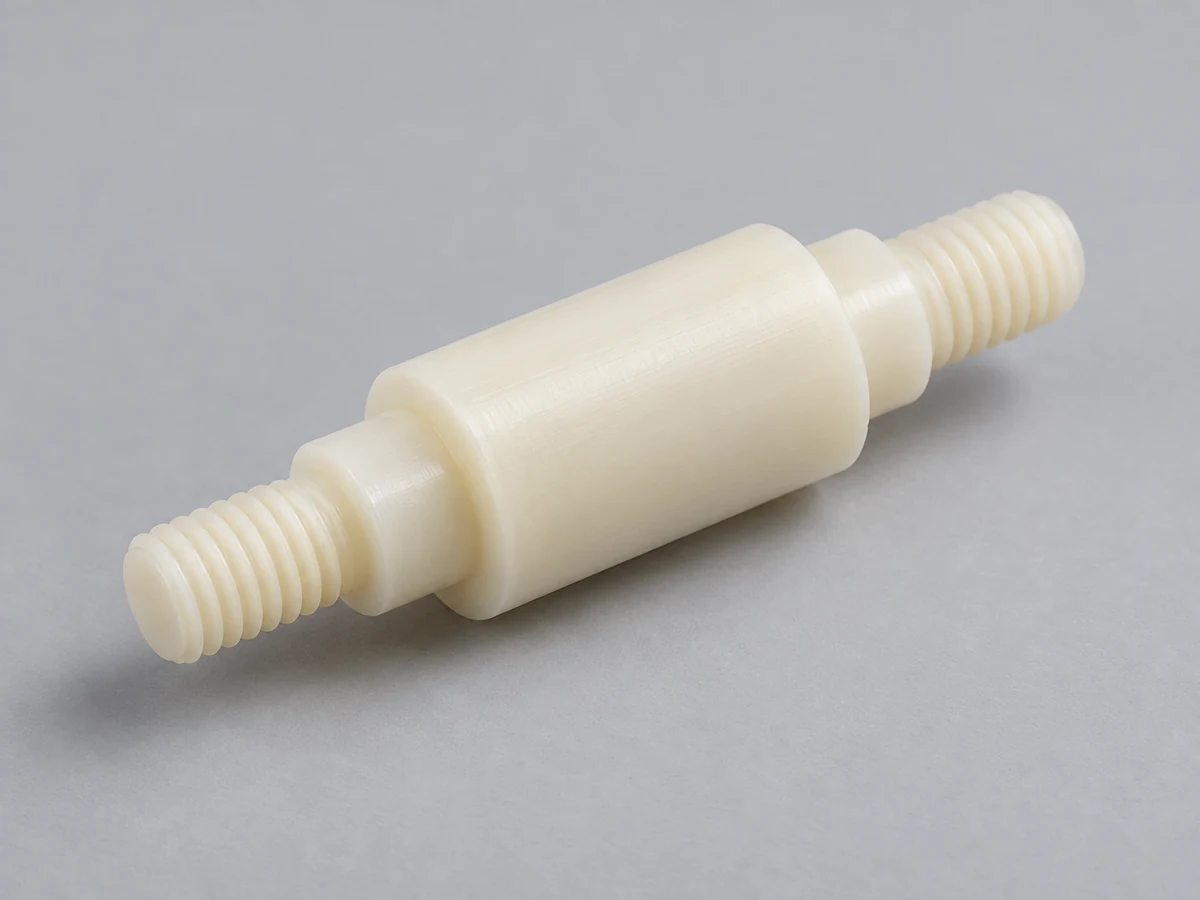

ナイロン絶縁体

グレード固有の電気的性能と湿度条件を確認します。

さらに詳しく →

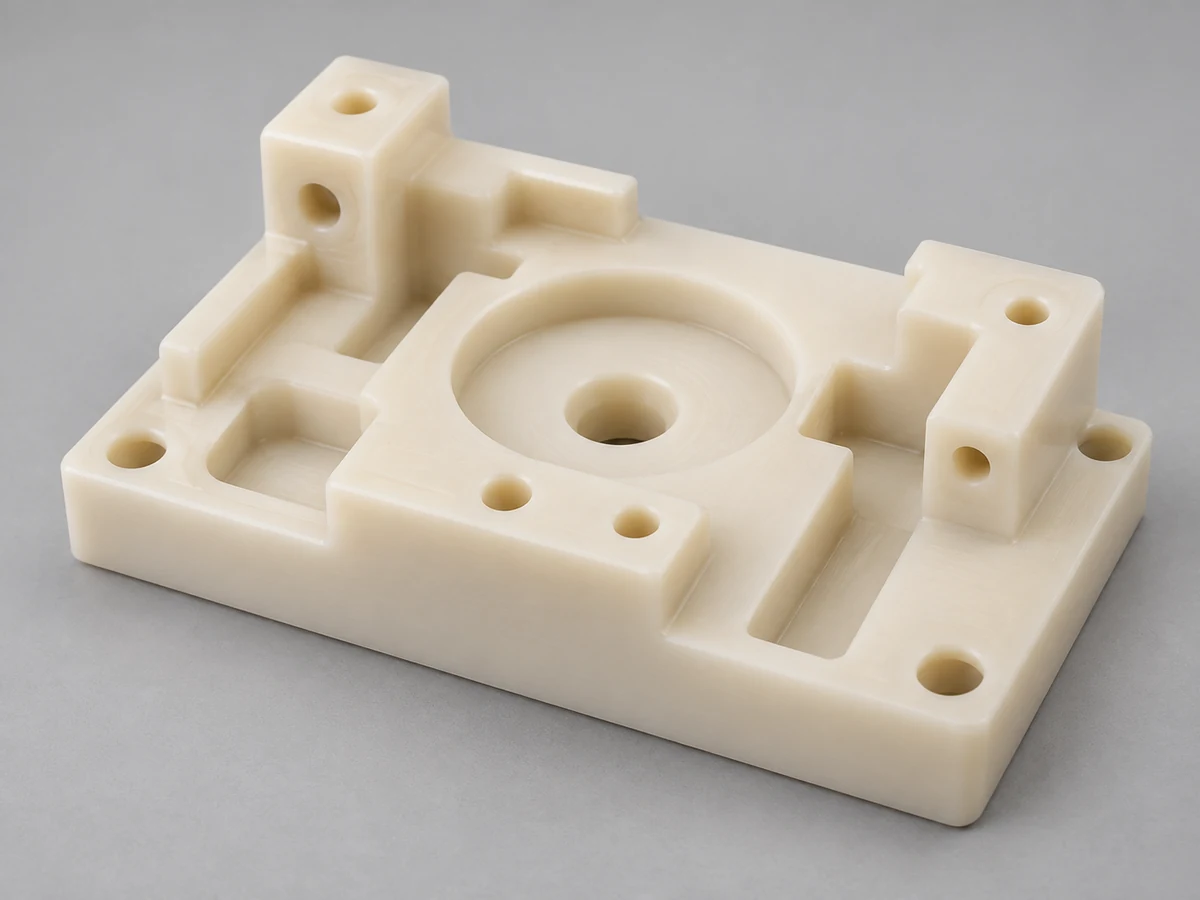

ナイロン製治具

位置決めフィーチャ、データム、負荷および調整状態を定義します。

さらに詳しく →

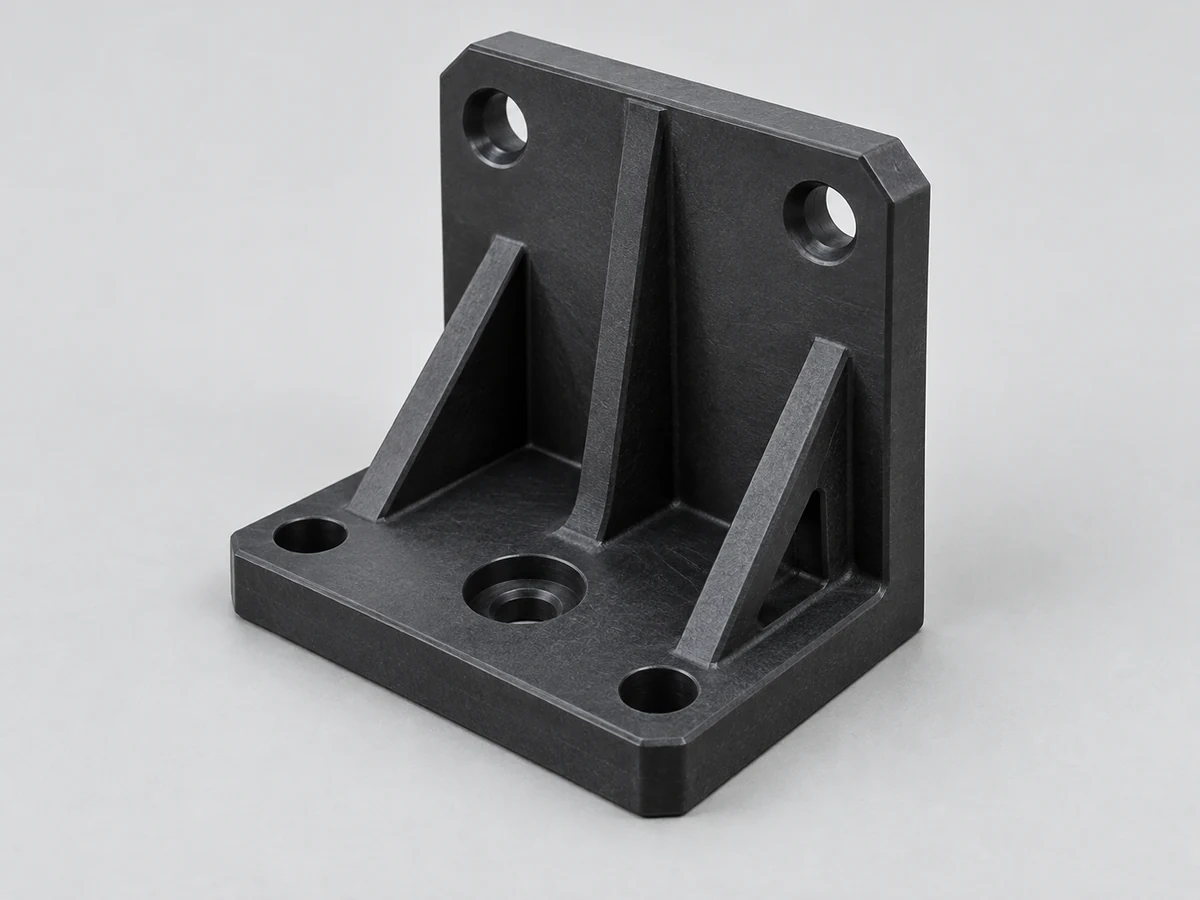

ナイロン構造部品

剛性、補強、クリープ、取り付け面を確認します。

さらに詳しく →

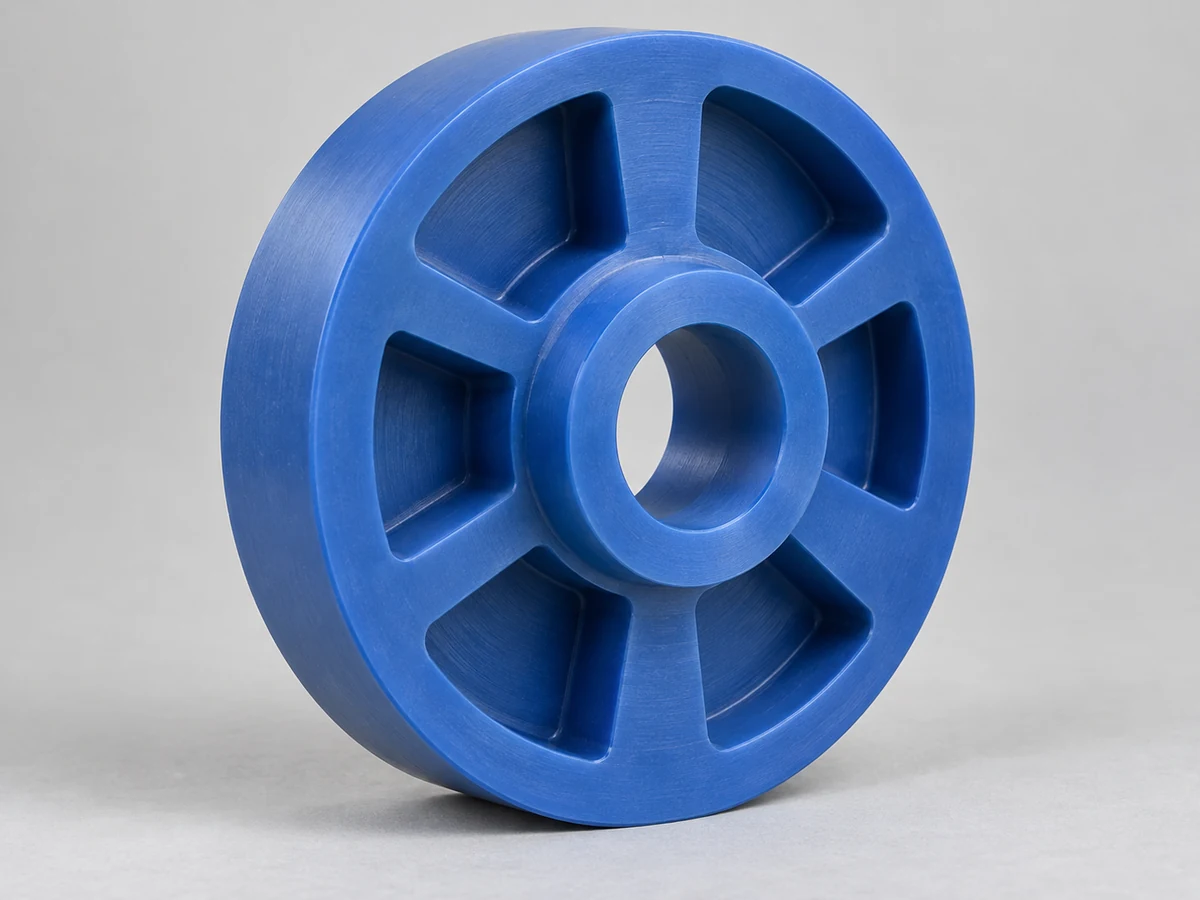

大型鋳造ナイロン部品

在庫状況、加工代、厚肉部の状態を確認します。

さらに詳しく →

ナイロン機械加工部品の表面仕上げ

鋭利な工具、制御された切断および切りくず除去により、有用な表面を生成できます。ナイロンは靭性が高いため、細かいバリや端の繊維が残る可能性があり、特に容易に切断できる POM と比較して注意が必要です。

機能的な粗さを外観とは別に指定します。露出した強化材はガラス充填グレードの表面を変化させる可能性があり、スライドする相手材の摩耗に影響を与える可能性があります。光沢のある写真では、粗さの値や摩耗の結果は確立されません。

洗浄と保管により、湿気の状態が変化する可能性があります。必要に応じて互換性のある洗浄、乾燥、またはコンディショニングに同意し、最終状態が受け入れられることを確認します。特殊な清浄度および食品との接触要件は個別に定義する必要があります。

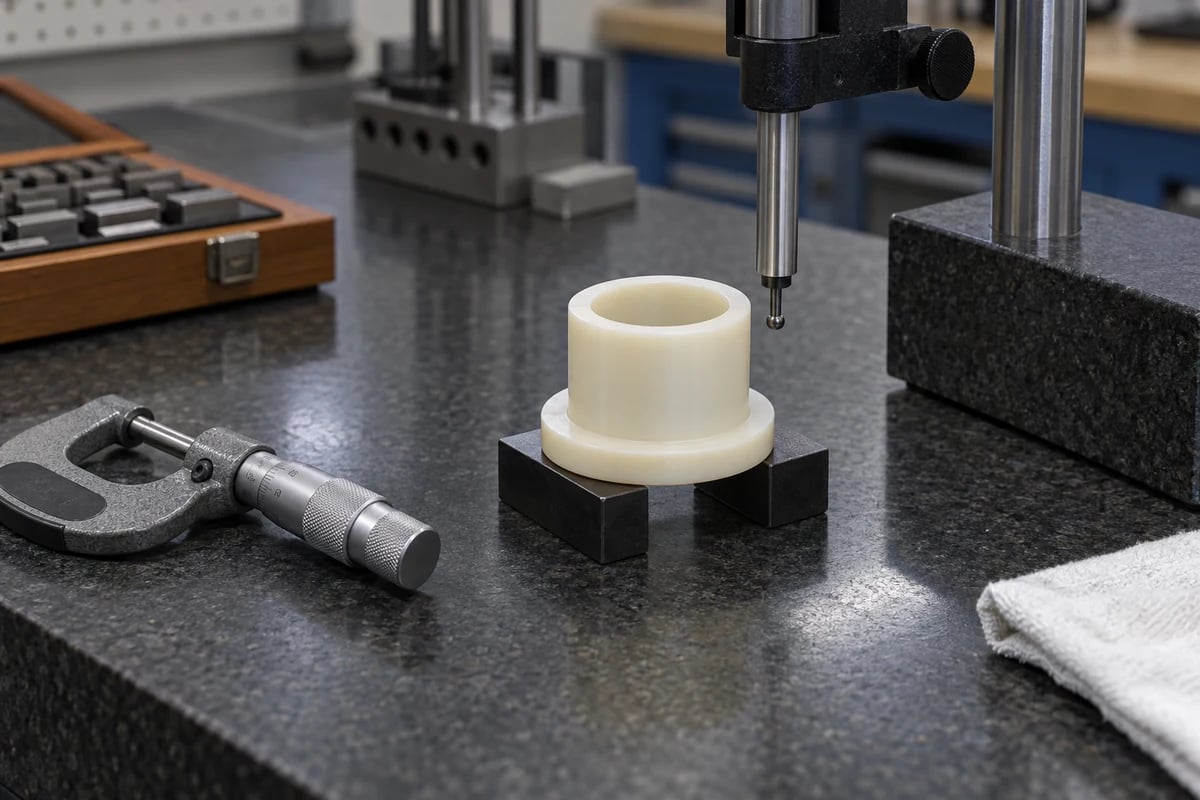

精密ナイロン部品の検査

ナイロン部品は、機械加工直後は寸法に適合する可能性がありますが、その後、含水量の変化に応じて移動する可能性があります。フィットクリティカル検査は、合意された受け入れ済みの状態を表す必要があります。

1. 材料グレードの検証
2. 水分・コンディショニング状態のレビュー
3. 図面と CTQ レビュー
4. 最初の商品検査
5. インプロセス測定
6. 必要に応じてコンディショニング/安定化
7. 最終寸法検査
8. 包装

図面の要求に応じて、外径、内径、厚さ、平面度、穴の位置、ねじの詳細、歯車の特徴を確認します。ポリマーの形状に適した測定力とサポートを使用してください。評価対象のフィーチャーの変形を避けるために、座標測定または接触ゲージが選択されます。

注文前に、最初の記事とバッチのレポート範囲に同意します。選択された CTQ レコードと完全な次元のレポートは別の成果物です。指定されている場合は、材料の識別と処理の記録を測定に添付する必要があります。

出荷検査では、改訂、承認されたグレード、合意された寸法、バリ管理および梱包を確認する必要があります。歯、薄壁、長いガイドを輸送時の損傷から保護します。包装により水分交換が制限される場合がありますが、ナイロンの水分状態が永久に凍結するわけではありません。取り扱いおよび保管の指示には、その制限を反映する必要があります。

機械加工部品のナイロン vs Delrin / POM

靭性、衝撃、摩耗を優先する場合はナイロンを選択してください。湿気に対する感度が低く、精密なフィット制御が重要な場合は、POM / Delrin を検討してください。実際の等級や勤務状況を確認してください。

これらは選択の傾向であり、普遍的なランキングではありません。補強、潤滑、テスト状態によって比較が変わる可能性があります。一般的なチャートで「優れている」と仮定するのではなく、実際の化合物のデータを要求することで、適合性が証明されます。

断続的に湿潤な位置決め治具の場合、POM によりクリアランス計画が簡素化される可能性があります。衝撃荷重がかかる大きなローラーの場合、キャストナイロンは実用的なストックと靭性の組み合わせを提供する可能性があります。いずれかの選択を承認する前に、化学的性質、温度、負荷を確認してください。

産業用ナイロン機械加工部品

製品の用途を承認されたグレード、負荷、環境に合わせてください。業界ラベルは、認証または検証された耐用年数を確立するものではありません。

試作から生産までのナイロン機械加工

数量を増やす前に、代表的な開発証拠を使用してグレード、材料の状態、適合性を承認します。

顧客の要件には、予想されるリピート需要と設置の準備が含まれている必要があります。ドライプロトタイプで実証された適合は、ウェットサービスでの適合を確立するものではありません。機能テストでは、その結果がリリースをサポートする前に、環境、負荷、期間、および受け入れを指定する必要があります。

以前に承認されたサンプルがすべての代替品をカバーしていると仮定するのではなく、サプライヤー、補強材、ストックフォーム、または改訂の変更を確認してください。見積もりにより、可用性、プロセスの範囲、納期が確認されます。未検証のユニバーサルリードタイムが暗示されることはありません。

ナイロン加工にTOPS Plasticsを選ぶ理由

ナイロンの寸法管理は、CNC の位置決め精度だけではなく、材料の状態から始まります。私たちの図面レビューは、その状態を機能と検査に結びつけます。

カスタムナイロン部品の加工方法

ルートはグレード、サイズ、在庫状況、顧客の受け入れ状況に応じて調整されます。コンディショニングとストレス管理は、すべての部分に自動的に課されるものではなく、正当な場合に含まれます。

ナイロン加工に関するよくある質問

PA グレード、湿気、コンディショニング、フィット感、および精密ナイロン加工に対する直接的な回答。
