Фрезерованные компоненты PET-P
Направляющие, износные планки, пластины, корпуса, коллекторные блоки и приспособления с определенными на чертеже карманами, отверстиями и монтажными соединениями.
РАЗМЕРНАЯ СТАБИЛЬНОСТЬ · ЖЕСТКОСТЬ · ТОЧНОСТЬ ИЗНАШИВАЕМЫХ ДЕТАЛЕЙ
Услуги по обработке PET для прецизионных деталей из PET-P
TOPS Plastics обеспечивает индивидуальную обработку PET с ЧПУ для прецизионных компонентов PET-P, где важны стабильность размеров, жесткость, износостойкость и низкое поглощение влаги. Мы обрабатываем по чертежам шестерни, направляющие, втулки, ролики, изнашиваемые накладки и детали оборудования из указанных марок сырья.
PET — это не универсальный материал. Прежде чем планировать обработку и проверку, мы проверяем, является ли требование инженерным PET / PET-P, бутылочным PET, PETG, наполненным сортом или другим полиэфиром.
- Обзор класса PET-P
- фрезерно-токарная обработка с ЧПУ
- Проверка первой статьи
- От прототипа к повторным производственным заказам
Пользовательский снимок возможностей обработки PET
PET-P обычно выбирается для стабильных, жестких компонентов из конструкционного пластика. Маршрут зависит от марки, формы заготовки, геометрии, критических интерфейсов и реального применения продукта.
Точеные компоненты PET-P
Втулки, втулки, ролики, кольца и проставки с контролируемыми отверстиями, диаметрами, торцами и канавками.
Сложная геометрия
Многогранные детали проверяются на предмет доступа к инструменту, зазора в приспособлениях и взаимосвязей между базами, которые имеют значение при сборке.
Поддержка производства
Заказы на прототипы, небольшие объемы и повторные заказы планируются с учетом контролируемых изменений чертежей, идентификации материала и согласованного объема проверки.
Что такое инженерия PET/PET-P?
Инженерное дело PET-P — полукристаллический полиэстер, используемый для изготовления промышленных деталей. Его не следует считать эквивалентным каждому материалу, продаваемому как PET.
| Семейство материалов | Типичная причина задуматься об этом | Обзор перед выбором |
|---|---|---|
| PET / PET-П | Жесткие, стабильные детали и изнашиваемые компоненты. | Точная марка, температура, нагрузка, форма заготовки и документация. |
| Бутылочный PET | Упаковка приложений. | Не рассматривайте его как замену автоматической точной обработки. |
| ПЭТГ | Формованные или прозрачные компоненты. | Жесткость, тепловые характеристики, требования к отделке и механической обработке отличаются от PET-P. |
Заготовку PET-P обычно рассматривают, когда компоненту требуется достаточная жесткость, стабильность размеров, низкое поглощение влаги по сравнению с нейлоном и надежное поведение в контролируемой сборке. Точный сорт поставщика, история экструзии, цвет и добавки могут повлиять на готовую деталь.
Бутылка и упаковка PET представляют собой разные формы продукта и не являются автоматически подходящим материалом для точной обработки. PETG — еще один родственный полиэфир с различной формой, прочностью и оптическими характеристиками. Укажите обозначение материала на чертеже или отправьте лист данных, если идентичность имеет решающее значение.
Почему стоит выбрать PET-P для деталей, обработанных на станке с ЧПУ?
PET-P может быть хорошим кандидатом, когда конструкция требует сбалансированного механического поведения и контролируемых размеров. Он все еще требует проверки с учетом марки и геометрии.
Стабильность размеров
Низкое поглощение влаги может помочь, когда точная посадка должна оставаться предсказуемой в обычных промышленных условиях.
Жесткость
Жесткая геометрия может поддерживать направляющие, кронштейны, элементы крепления и другие нагруженные интерфейсы, если секция спроектирована соответствующим образом.
Поведение при износе
Применения скольжения и износа требуют совместного анализа сопрягаемой поверхности, нагрузки, скорости и условий смазки.
Электрические свойства
Для изолирующих частей необходимо указать точную марку, температуру, геометрию и необходимые доказательства.
Обрабатываемость
Фрезерование и токарная обработка с ЧПУ позволяют создавать отверстия, пазы, грани, карманы и профили из заготовки PET-P.
Низкое поглощение влаги
По сравнению с более чувствительными к влаге полимерами, PET-P может обеспечить полезную стабильность размеров; ни один материал не подвержен влиянию окружающей среды.
PET Сплавы, которые мы обрабатываем
По возможности указывайте материал по обозначению поставщика. Общая метка PET не определяет каждое свойство, добавку или запись о соответствии.
Натуральный PET-P
Стандартный натуральный материал для промышленных компонентов, изготовленных по чертежам, для которых определена документация по марке и цвету.
Черный PET-P
Непрозрачная масса для деталей машин, направляющих и приспособлений, где требуется цветная или светозащита.
Заполненный или модифицированный PET
Специальные марки могут изменить жесткость, износ или термическое поведение. Подтвердите точную формулировку перед предложением.
Документированные оценки
Применения, контактирующие с пищевыми продуктами, электрические или регулируемые применения, требуют проверки документации конкретного поставщика и предполагаемых условий.
Наши услуги по обработке с ЧПУ PET
Выбор процесса соответствует функциональным граням, отверстиям, профилям и связям сборки на чертеже.

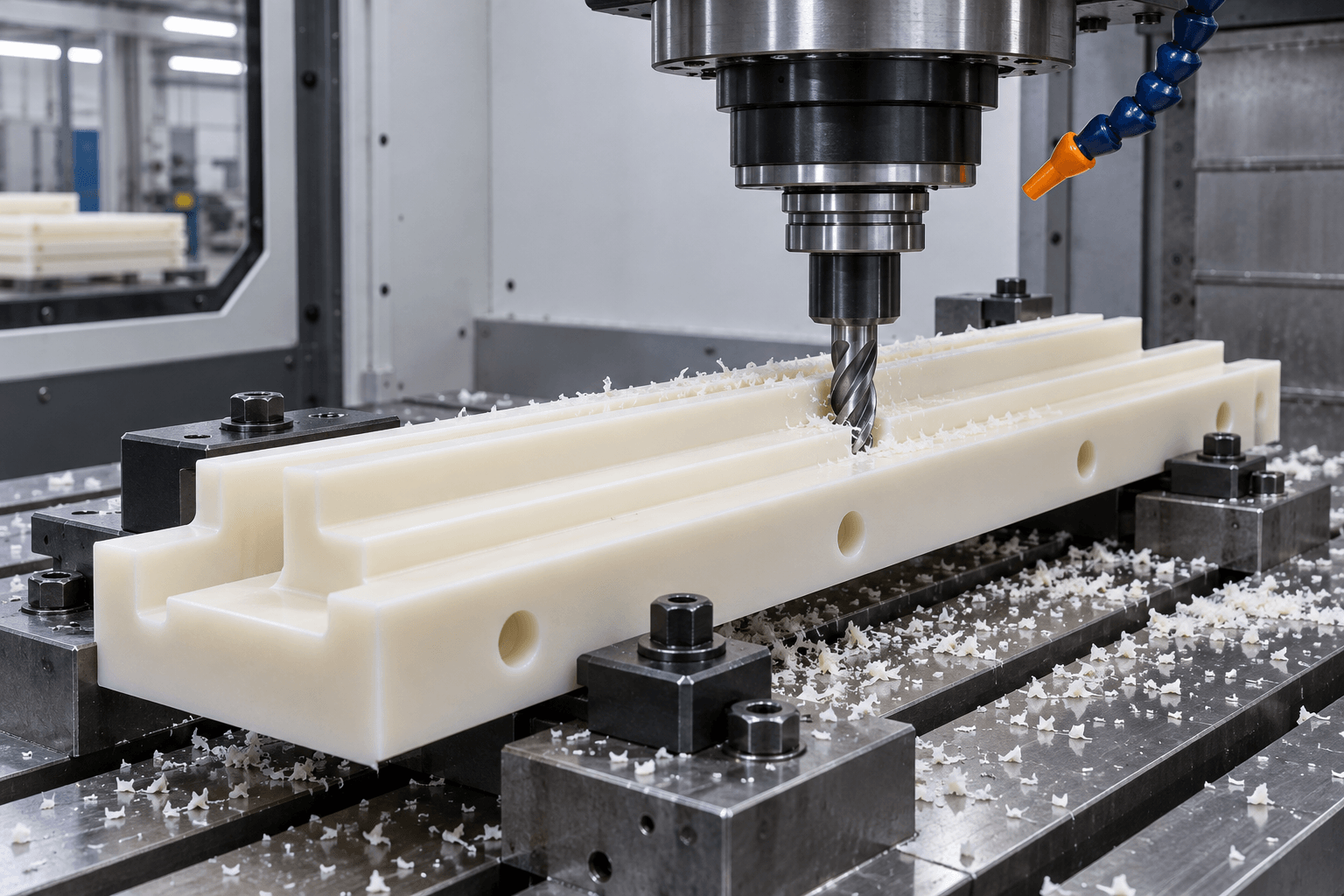

Фрезерование с ЧПУ
Для пластин, корпусов, профилей, направляющих, карманов и многосторонних элементов.

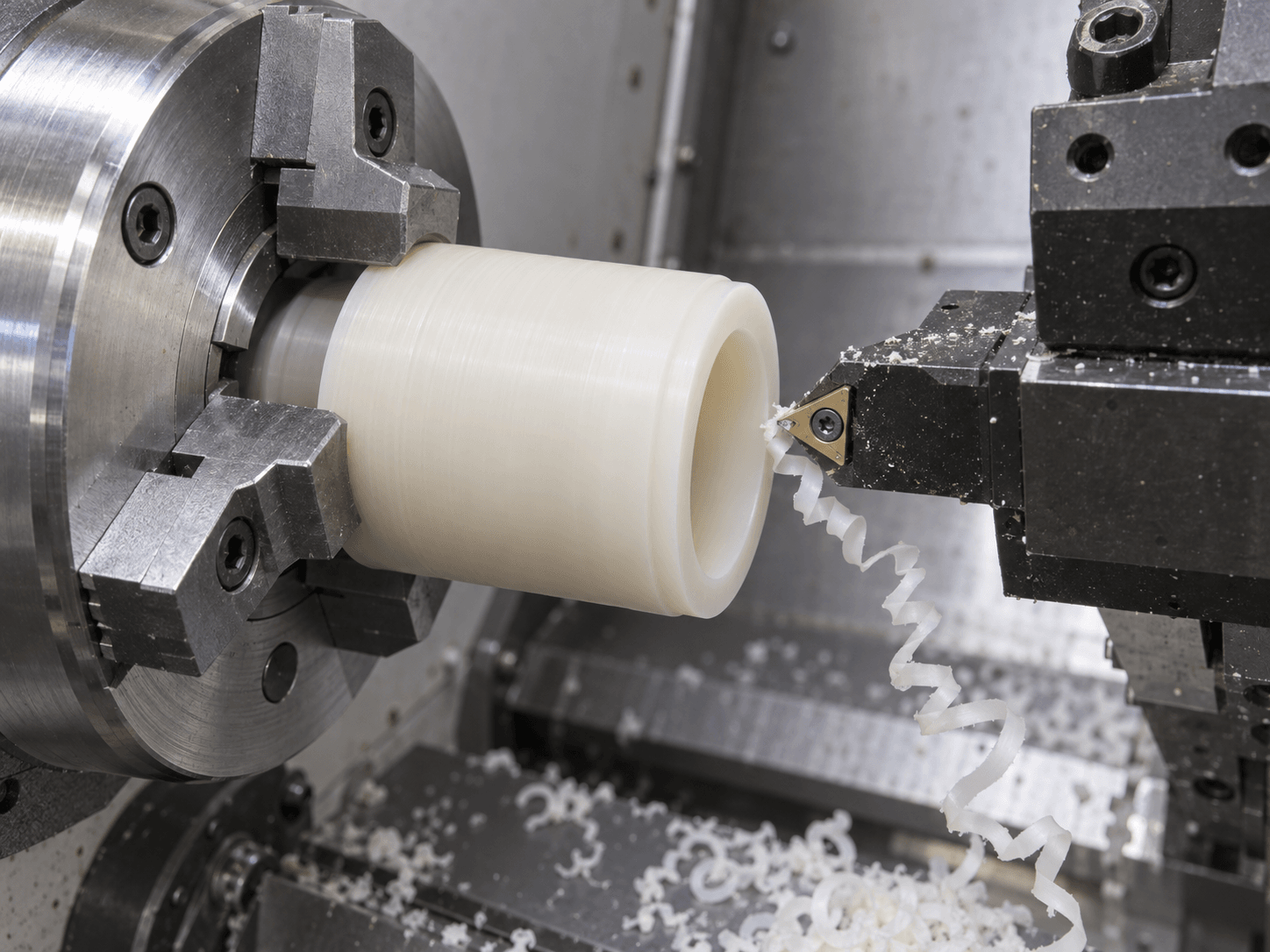

Токарная обработка с ЧПУ
Для втулок, гильз, роликов, колец и других вращающихся компонентов PET-P.

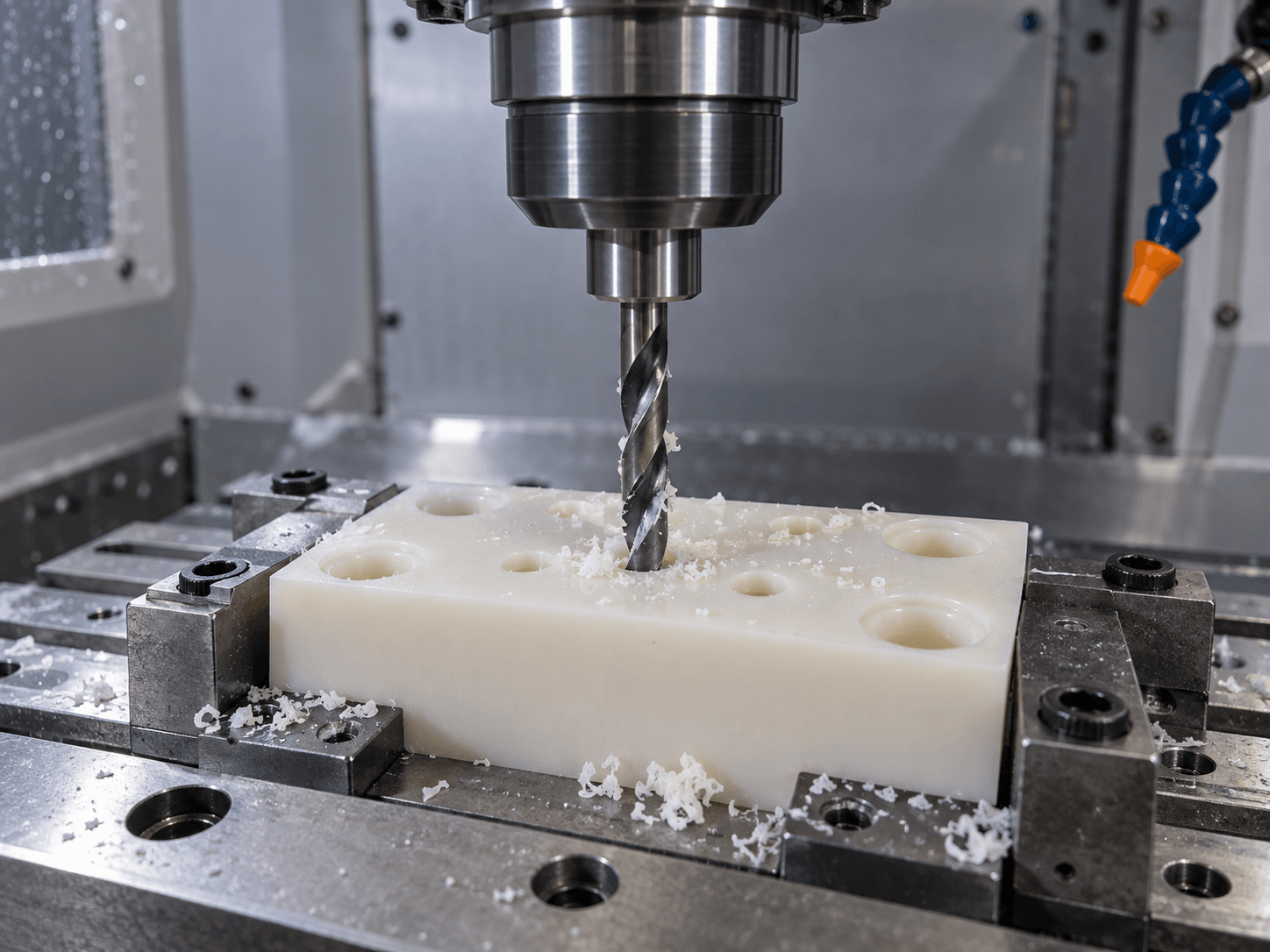

Сверление и растачивание
Для монтажных отверстий, отверстий, цековок и элементов, связанных с базой, с использованием согласованного метода измерения.

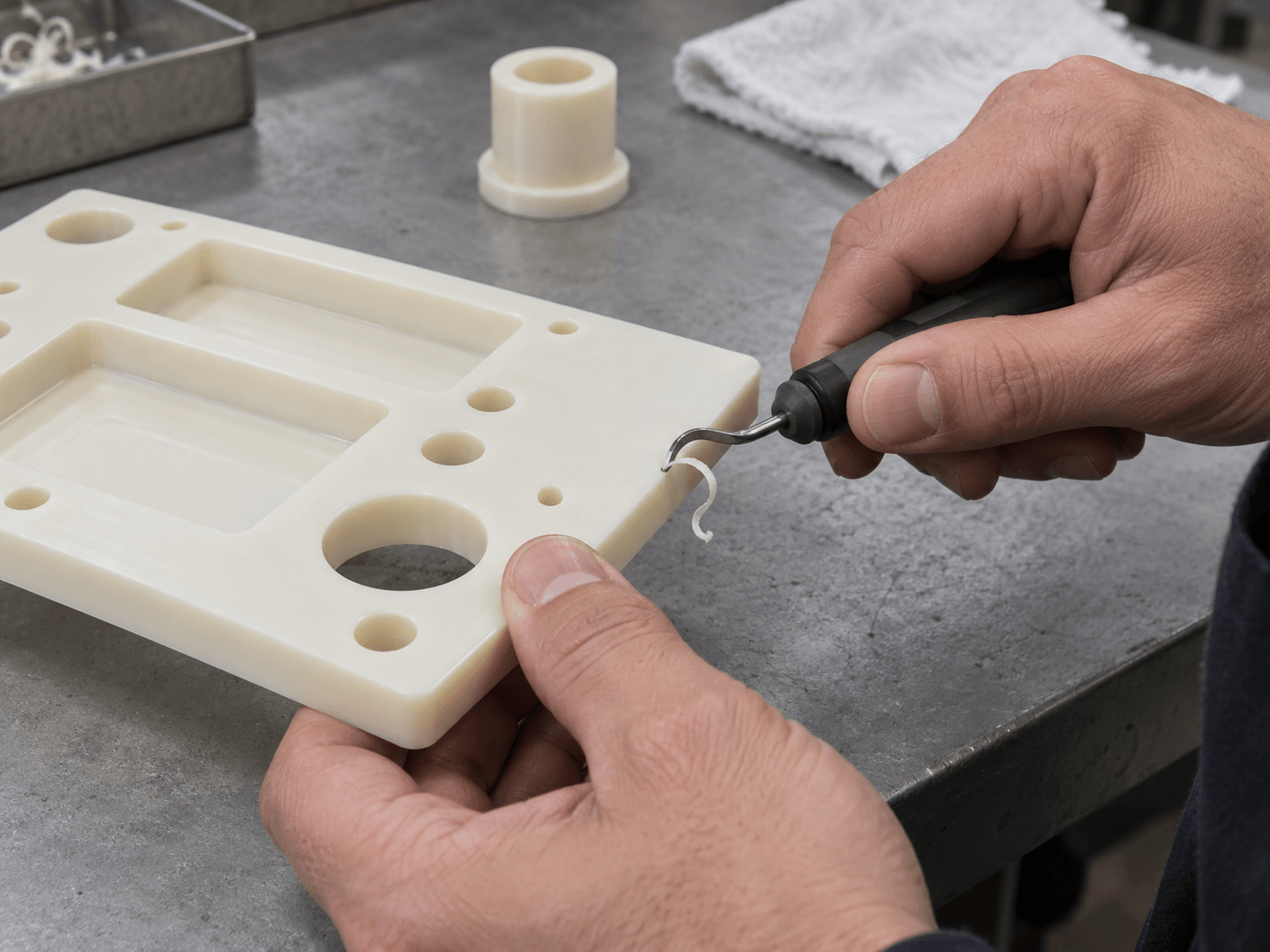

Удаление заусенцев и финишная обработка
Для функциональных кромок и состояния поверхности на основе чертежа, обращения с изделием и использования при установке.
Почему PET-P хорошо подходит для точной обработки
Хорошие результаты обработки начинаются с состояния заготовки, разумного крепления детали и плана контроля, отражающего состояние выпуска детали.
PET-P может производить чистую обработку при наличии соответствующих инструментов и условий резания. Мы планируем поддержку вокруг тонких стенок, глубоких карманов, длинных направляющих и элементов, которые могут сдвинуться после удаления материала или разжима.
Чертеж, на котором указаны опорные точки, сопрягаемые поверхности, критические отверстия и условия измерения, позволяет при принятии решений по обработке сосредоточиться на функции, а не на общих допусках по каждой поверхности.
PET Проблемы обработки и как мы их решаем
Чистый разрез сам по себе не является доказательством того, что готовая деталь PET будет соответствовать установленным функциям. План производства учитывает эти практические моменты.
Накопление тепла
Состояние инструмента и его зацепление выбираются таким образом, чтобы ограничить ненужный нагрев кромок и тонких элементов.
Контроль заусенцев
Отверстия, пазы и пересекающиеся элементы проверяются на предмет доступных требований к удалению заусенцев и состоянию кромок.
Искажение зажима
Усилие зажима и поддержка планируются таким образом, чтобы деталь оценивалась после освобождения, а не только во время фиксации.
Тонкие срезы
Толщина стены, пролет и опора крепления определяют, сможет ли элемент сохранить заданную геометрию.
Остаточное напряжение
Асимметричное удаление припуска может снять внутреннее напряжение; Последовательность и сроки проверки пересматриваются там, где это имеет значение.
PET Допуски на обработку
Для каждой детали PET-P не существует универсального допуска. Достижимые результаты зависят от марки, размеров, состояния заготовки, геометрии, крепления, температуры и метода контроля.
| Особенность | Информация, которая улучшает обзор | Типичное рассмотрение проверки |
|---|---|---|
| Посадка отверстия или вала | Часть спаривания и соответствие намерениям. | Измерьте после выпуска в согласованных исходных условиях. |
| Длинное руководство | Длина, точки крепления и температурный диапазон. | Оцените прямолинейность и базовую схему после удаления опоры. |
| Тонкая стена | Толщина стенки, прилегающие элементы и нагрузка. | Подтвердите метод поддержки и доступные точки измерения. |
| Уплотняющая или установочная поверхность | Требования к плоскостности, отделке и сопряжению. | Определите исходную точку, метод измерения и состояние приемки. |
Определите элементы, которые действительно контролируют функцию: отверстия, сопрягаемые поверхности, межосевые расстояния, плоскостность, профиль, позиционные соотношения и состояние поверхности. Зачастую более практично расставить приоритеты для ограниченного набора функций CTQ, чем применять общие замечания к большому компоненту.
Для критических интерфейсов укажите материал сопряжения, способ посадки, усилие сборки, рабочую температуру и требования к измерениям. Мы проверяем их, прежде чем переходить к производству и проверке.
Влажность, тепло и стабильность размеров
Низкое поглощение влаги PET-P полезно для многих механических конструкций, но условия применения остаются частью инженерной проверки.
Влажность
Влажность окружающей среды все еще может иметь значение во время критических припадков. Укажите предполагаемые условия хранения и эксплуатации, если они известны.
Температура
Термическое расширение влияет на размеры пластика. Определите диапазон обслуживания и материалы сопряжения для длинных или плотно прилегающих компонентов.
Химическое воздействие
Подтвердите среду, концентрацию, температуру и время воздействия. Совместимость зависит от марки и состояния.
Подготовка к установке
Монтажные пазы, зазор, предварительная нагрузка крепежа и последовательность сборки могут быть столь же важны, как и номинальный размер детали.
Рекомендации по проектированию обработанных деталей PET-P
Практический рисунок передает геометрию и ее основные требования.
01 — Назовите класс
Используйте обозначение поставщика или лист технических данных, если наличие определенного запаса PET-P является обязательным.
02 — Определить датумы
Покажите грани и оси, управляющие сборкой и проверкой.
03 — Расставьте приоритеты CTQ
Определите размеры, которые влияют на посадку, уплотнение, перемещение или выравнивание.
04 — Разрешить доступ к инструменту
Перед выпуском просмотрите радиусы внутренних углов, глубокие карманы и закрытые элементы.
05 — Поддержка тонких стенок
Сохраняйте неподдерживаемые пролеты и очень тонкие элементы реалистичными с учетом размера детали и нагрузки.
06 — Укажите края
Укажите требования к удалению заусенцев, облому кромок или поверхности там, где это необходимо при обращении или функции.
07 — Описать сервис
Учитывайте температуру, влажность, нагрузку, скольжение и химические условия для проверки материала.
08 — Подтвердить проверку
Укажите проверки, записи и условия измерений, необходимые для приемки.

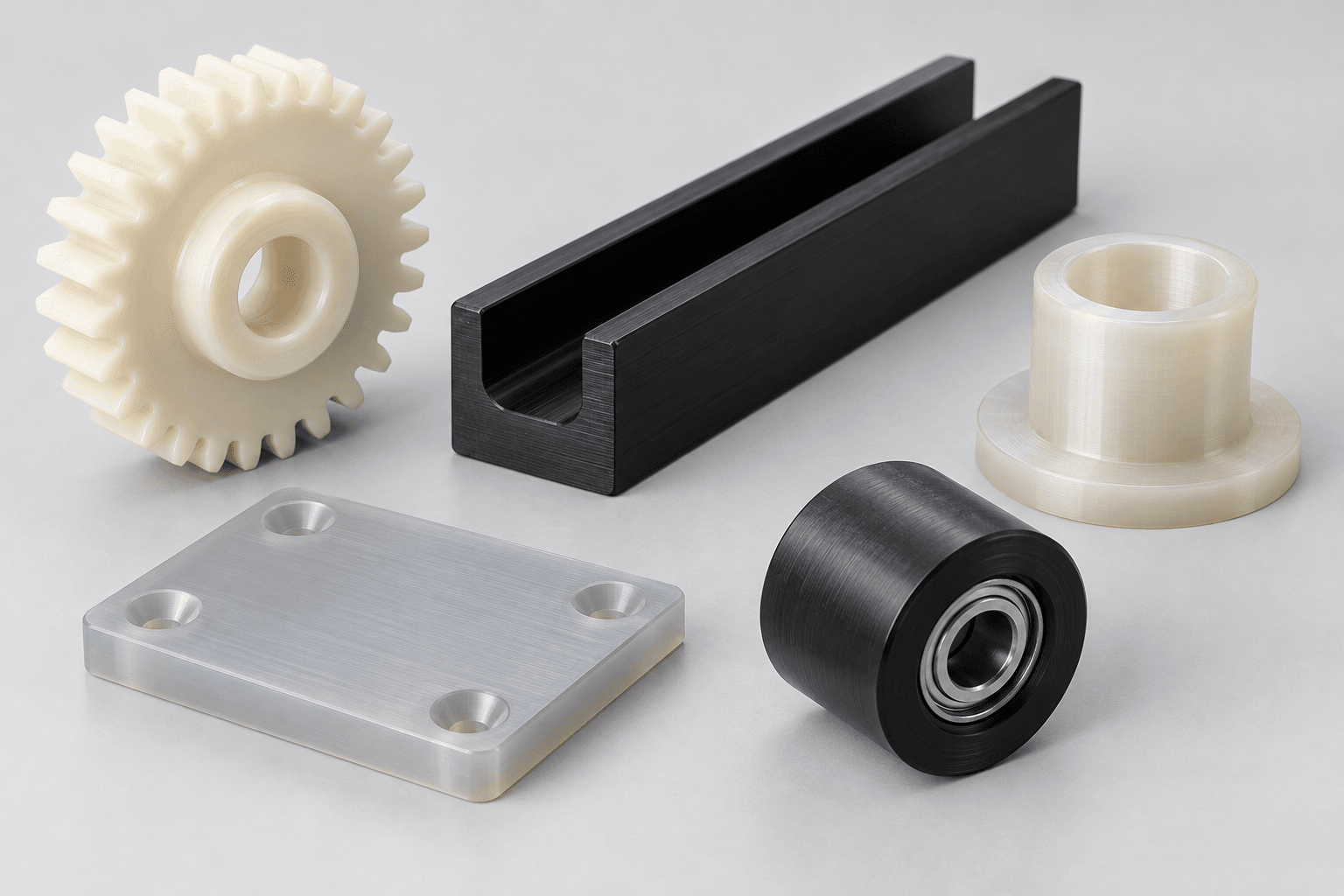

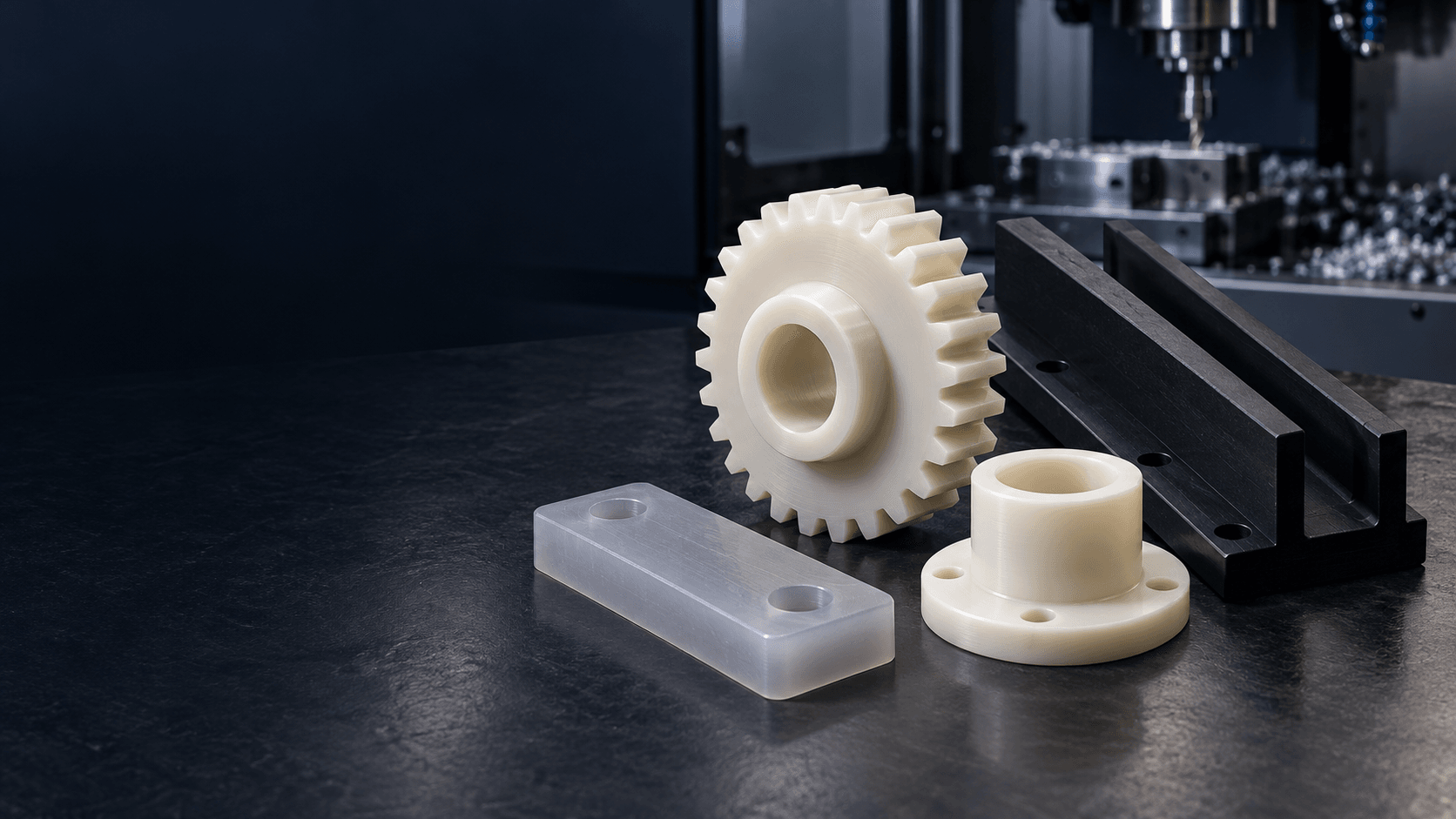

Детали PET-P, которые мы производим на заказ
Эти репрезентативные семейства компонентов демонстрируют геометрию на основе чертежей, которую можно просмотреть. Это иллюстративные концепции продуктов, а не фиксированные детали из каталога или проверенные проекты клиентов.
Конвейерные направляющие
Профили и особенности крепления для контролируемого движения и сменные изнашиваемые интерфейсы.
Шестерни и звездочки
Геометрия зубьев и интерфейсы ступиц проверены на соответствие требованиям к нагрузке, сопрягаемым деталям и люфту.
Втулки и втулки
Отверстия, фланцы и допуски по длине проверены с учетом материала вала и рабочего цикла.
Износостойкие накладки
Сменные колодки, направляющие и полозья с учетом требований по толщине, монтажу и встречной поверхности.
Ролики
Ротационные профили с отверстиями, соосностью и требованиями к монтажу, определяемыми сборкой.
Компоненты светильника
Жесткие фиксирующие, изолирующие или опорные элементы, выполненные на контролируемых базах и интерфейсах.
Обработка поверхности и контроль кромок
Укажите отделку для фактической функции компонента, а не только для внешнего вида.
Обработанная поверхность
Подходит для многих промышленных компонентов, когда чертеж управляет функциональными интерфейсами.
Контакт с низким коэффициентом трения
Скользящие поверхности требуют учета условий контратаки, нагрузки и смазки наряду с отделкой.
Края без заусенцев
Доступные края могут быть зачищены в соответствии с согласованными требованиями по обрыву или обращению.
Визуальный внешний вид
Цвет, царапины и косметическая приемка должны описываться отдельно от приемки размеров.

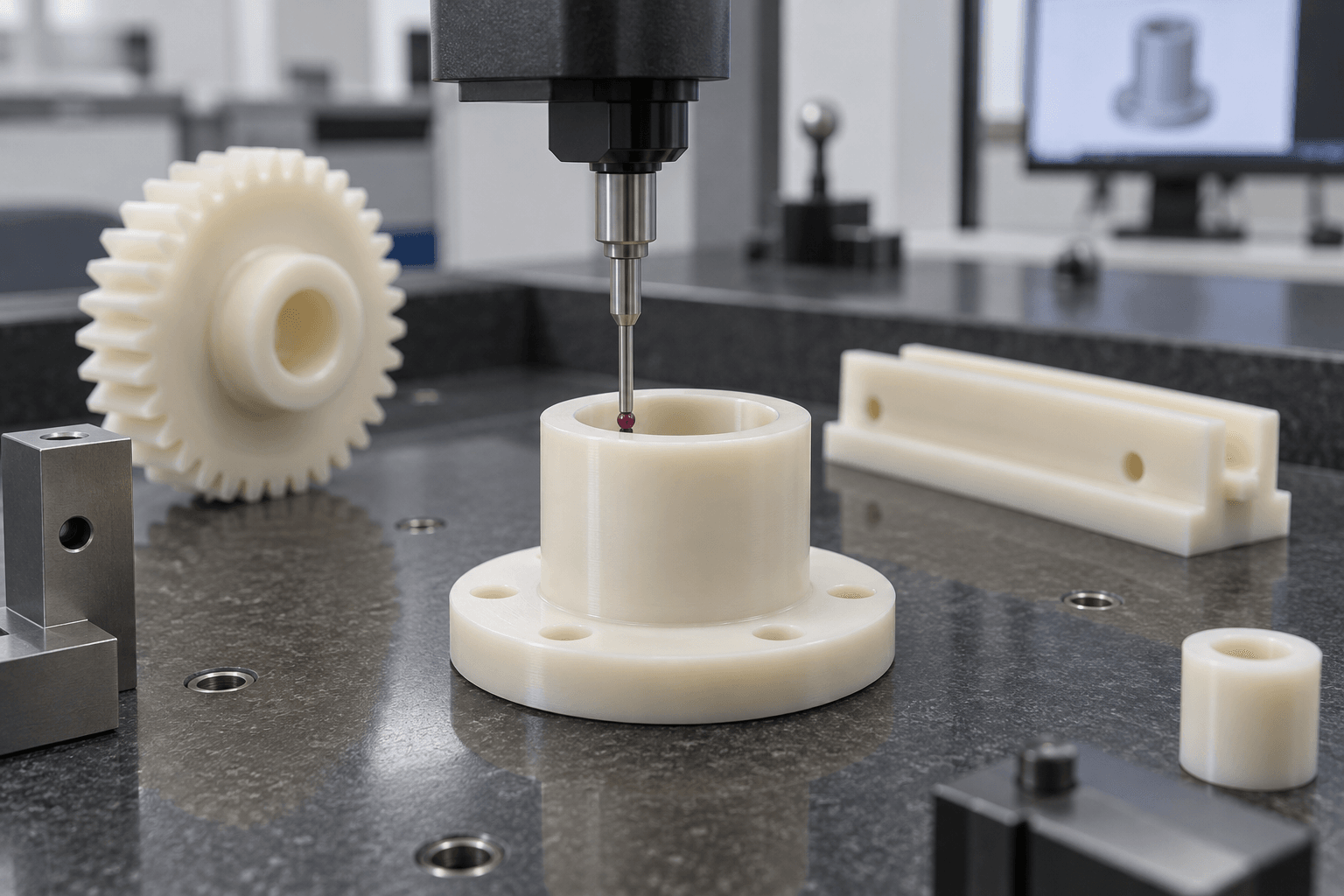

Проверка прецизионных деталей PET
План проверки начинается с идентификации материала и требований к чертежам, а затем следуют функции, контролирующие установку и производительность.
- Подтвердите версию чертежа и указанную марку PET-P.
- Перед настройкой просмотрите требования клиентов и размеры CTQ.
- Проверьте размеры первого изделия на соответствие согласованным исходным данным.
- Проверьте внутрипроцессные функции, последовательность или поддержка которых влияют на результат.
- Измерьте выпущенные детали, используя согласованные исходные условия.
- Проверьте состояние поверхности и обработку кромок, где указано.
- Завершить протоколы окончательной проверки в пределах согласованного объема.
- Защитите критические поверхности и упакуйте детали для проверки при отправке.
PET-P против POM, нейлона и других инженерных пластиков
Выбор материалов следует начинать с реальной операционной среды, а не с общего рейтинга.
| Материал | Часто рассматривается для | Ключевой вопрос выбора |
|---|---|---|
| PET-P | Стабильные жесткие направляющие, быстроизнашивающиеся детали и прецизионные промышленные компоненты. | Соответствуют ли жесткость, низкое влагопоглощение и точный класс эксплуатации? |
| Delrin / POM | Механические детали, шестерни и втулки с низким коэффициентом трения. | Подходят ли характеристики трения и химические/температурные пределы? |
| Нейлон | Износостойкие компоненты и детали, подверженные ударам. | Можно ли учесть изменение размеров, связанное с влажностью? |
| UHMW | Направляющие и вкладыши, ориентированные на истирание и удары. | Подходят ли его жесткость и тепловые характеристики для посадки? |
| PEEK | Высокотемпературные или требовательные механические применения. | Оправданы ли требования более высокой производительности условиями эксплуатации? |
PET-P может быть предпочтительнее нейлона, поскольку движение, связанное с влажностью, затрудняет точную посадку. POM часто рассматривается, когда приоритетом является снижение трения. Ни одно сравнение не заменяет анализ нагрузки, температуры, химикатов, материалов сопряжения и документации по классам.
PET Обработанные детали для промышленного применения
Контекст применения продукта помогает просмотреть материал и критерии приемки. Он не устанавливает сертификацию или соответствие сам по себе.
Упаковочное оборудование
Направляющие, ролики, изнашиваемые накладки и компоненты позиционирования с определенными условиями нагрузки и очистки.
Пищевое оборудование
Используйте только выбранную марку с соответствующей документацией для фактических условий контакта и промывки.
Автоматизация
Направляющие, гнезда, приспособления и изолирующие детали с определенным циклом, выравниванием и требованиями к износу.
Электронное оборудование
Крепления, опоры и изолирующие компоненты, требующие точных характеристик материалов и размеров.
Погрузочно-разгрузочные работы
Износостойкие накладки, направляющие цепи и скользящие соединения проверяются с учетом нагрузки, скорости и противодействия.
Промышленное оборудование
Изготовленные на заказ механические детали, крышки и установочные компоненты, изготовленные для интерфейсов, управляемых чертежами.
PET Механическая обработка от прототипа до производства
Используйте каждый этап для определения исходных материалов, чертежей и проверок, необходимых для следующего.
Прототип
Подтвердите соответствие, сборку и предполагаемое применение продукта согласно согласованной редакции чертежа.
Пилотный или малый объем
Перед повторным заказом подтвердите маршрут производства, источник запаса, объем проверки и требования клиента.
Повторное производство
Контролируйте доработку чертежей, указанную марку, функциональные размеры и требования к упаковке при транспортировке.
Сообщите об ожидаемых количествах и любых запланированных заводских испытаниях или подготовке к установке. Успешная установка прототипа не заменяет проверку всех условий эксплуатации, сертификации или требований к готовому оборудованию.
Почему стоит выбрать TOPS Plastics для обработки PET?
Мы производим компоненты PET-P на основе чертежей, при этом основное внимание уделяется идентичности материалов, функциональным размерам и практическому контролю.
Инженерно-пластическое обозрение
Обсуждайте PET-P в зависимости от условий эксплуатации, а не выбирайте только по общему имени.
Фрезерование и токарная обработка
Сопоставьте процесс с призматическими, вращающимися и многогранными деталями.
Поддержка ДФМ
Проверьте доступ к инструменту, стенки, отверстия, опорные точки и реалистичные требования к кромкам.
Область отслеживания материалов
Перед производством подтвердите указанный сорт запаса и необходимые документы.
Контроль первой статьи
Согласуйте основные размеры и сроки проверки, прежде чем переходить к повторному производству.
Защита груза
Планируйте упаковку с учетом критических краев, отверстий, поверхностей и требований клиентов.
Как мы обрабатываем детали PET-P на заказ
Четкий запрос цен сокращает количество неизбежных изменений и предоставляет производственному коллективу информацию, необходимую для составления реалистичного предложения.
01 — Загрузка САПР и чертежей
Предоставляйте контролируемые версии, единицы измерения, исходные данные и критические размеры.
02 — Подтвердить оценку PET
Определите PET-P, цвет, обозначение поставщика и обязательные записи о материалах.
03 — Рассмотрение заявки
Распределяйте нагрузки, температуру, влажность, среду, движение и условия сопрягаемых частей.
04 — Планирование производства
Выберите фрезерование, токарную обработку, настройки, фиксацию детали и доступ к геометрии.
05 — Проверка первого изделия
Прежде чем приступить к выполнению остальной части заказа, проверьте согласованные ключевые размеры.
06 — Производство с ЧПУ
Обработка, удаление заусенцев и обработка деталей в соответствии с чертежом и согласованным объемом.
07 — Заключительная проверка и упаковка
Проверьте принятые требования и защитите детали перед отправкой.
Техническая информация и дальнейшие шаги
Используйте ссылки на материалы в качестве отправной точки, а затем проверьте точную марку и условия для вашего проекта.
Для запроса предложения по обработке PET отправьте модель CAD, чертеж PDF, обозначение материала, количество, критические характеристики, требования к поверхности и кромке, применение, условия эксплуатации и необходимую документацию. Если оценка все еще открыта, опишите функцию и ограничения, чтобы можно было провести практическое сравнение.
Технические ссылки: Справочник по механической обработке Engineering PET от Ensinger
Прочтите руководство по выбору инженерного пластика →Часто задаваемые вопросы по обработке PET
Прямые ответы на вопросы по выбору сплава PET-P, механической обработке, стабильности размеров и расценкам на основе чертежей.
Что такое PET-P?
PET-P — полукристаллический конструкционный полиэстер, используемый для изготовления промышленных деталей. Точные свойства зависят от сорта поставщика и формы выпуска.
PET-P — это то же самое, что PET бутылочного качества?
Нет. Бутылка и упаковка PET представляют собой разные формы продукта и не должны считаться подходящей заменой инженерного обрабатывающего материала PET-P.
Можно ли обрабатывать PET-P на станке с ЧПУ?
Да. Заготовку PET-P можно фрезеровать, точить, сверлить и растачивать на станке с ЧПУ для изготовления деталей на основе чертежей, когда оснастка, поддержка и контроль планируются вокруг геометрии.
Можно ли фрезеровать и точить детали PET-P?
Да. Фрезерование подходит для направляющих, пластин, корпусов и многогранных деталей; токарная обработка подходит для втулок, гильз, роликов и колец.
Какие допуски могут быть достигнуты при обработке PET?
Достижимые допуски зависят от марки, геометрии, размера, условий крепления и контроля. Отправьте чертеж на рассмотрение конкретной функции.
Является ли PET-P более стабильным по размерам, чем нейлон?
PET-P обычно имеет более низкое поглощение влаги, чем нейлон, что может быть полезно для обеспечения постоянства размеров. Сравните точные марки и условия эксплуатации.
В чем разница между PET-P и POM?
PET-P часто выбирают из-за жесткости и стабильности размеров; POM часто используется для механических интерфейсов с низким коэффициентом трения. Правильный выбор зависит от окружающей среды и функции.
Можно ли использовать PET-P в оборудовании пищевой промышленности?
Используйте только выбранную марку, имеющую соответствующую документацию для предполагаемых условий контакта, очистки и эксплуатации. Общее имя PET-P не обеспечивает соответствия.
Какие детали обычно изготавливаются из PET-P?
Типичными примерами являются шестерни, направляющие, износные накладки, втулки, ролики, колодки, детали крепежа и компоненты промышленного оборудования.
Впитывает ли PET-P влагу?
PET-P имеет сравнительно низкое поглощение влаги, но температуру, влажность, состояние склада и требования к критической посадке все равно следует учитывать.
ВАШ СОРТА PET-P. ВАШ ФУНКЦИОНАЛЬНЫЙ ИНТЕРФЕЙС.
Получите расценки на нестандартные детали PET-P
Загрузите файл САПР или инженерный чертеж и определите марку PET-P, количество, критические размеры, требования к поверхности и предполагаемое применение. Наша команда может проверить технологичность, соответствие материала и объем проверки перед предложением.
Требуется компания, имя, адрес электронной почты и телефон. Количество, номер детали и страна не являются обязательными. Один чертеж или загрузка САПР не являются обязательными и могут быть отправлены по электронной почте, если размер превышает 10 МБ.
info@tops-precision.comSTEP/STP/IGES/X_T/DWG/DXF/PDF или ZIP, максимум 10 МБ. Файлами большего размера можно поделиться по электронной почте. Пожалуйста, согласитесь на конфиденциальность файлов перед отправкой конфиденциальных чертежей.
